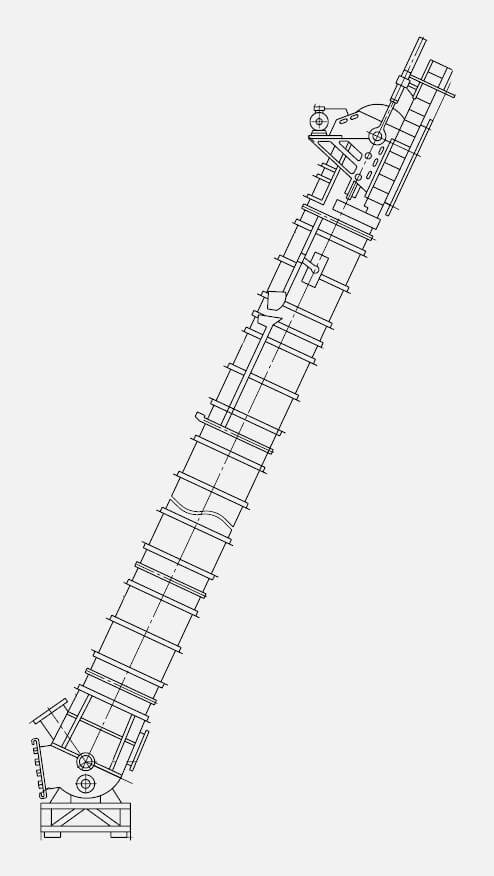

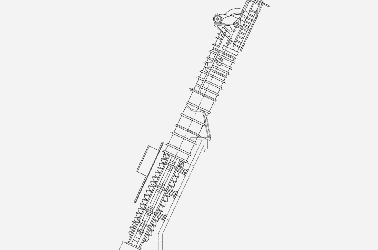

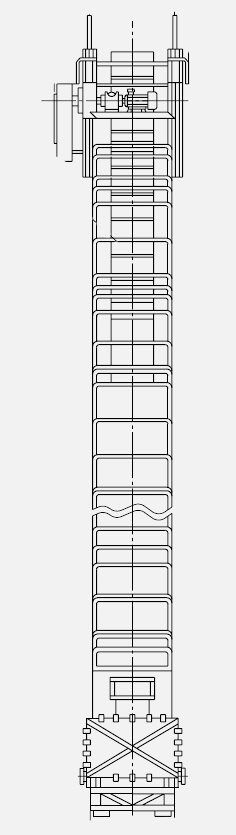

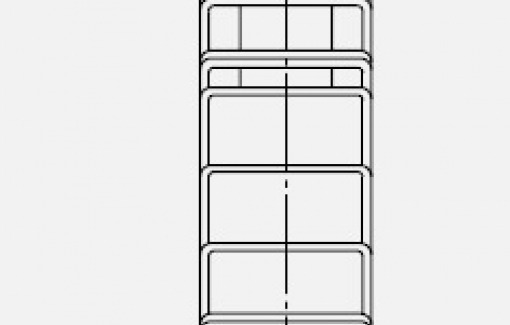

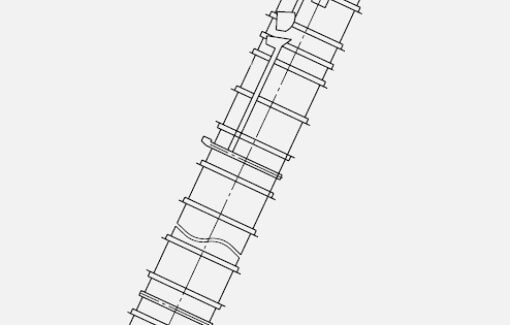

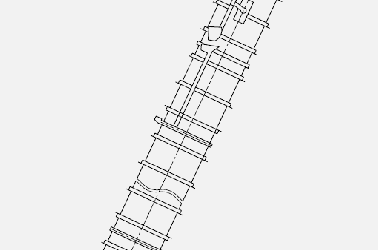

Элеватор ковшовый наклонный обезвоживающий - ЭО-10С

Назначение

Элеватор ковшовый наклонный обезвоживающий ЭО-10С — предназначен для наклонного под углом 60-75° транспортирования продуктов обогащения каменного угля и антрацитов с объемной массой насыпного груза до 1600 кг/м3 и крупностью кусков не более 150 мм в условиях УХЛ4 по ГОСТ 15150-69 с одновременным их обезвоживанием.


Транспортирующее устройство поставляется в составе:

  • Головка приводная — состоит из привода, секции (сварная металлоконструкция) , ограждения (для защиты от разбрызгивания материала при его разгрузке элеватора), натяжного устройства.
  • Нижняя секция — выставляется на опорной раме, по главной оси элеватора. После этого к ней с помощью монтажных болтов последовательно (согласно заводской маркировке) присоединяются секции закрытые, секции открытие и головка приводная.
  • Секция открытая — представляет собой сварной корпус внутри которого установлены сменные направляющие,  по которым скользят тяговые цепи ковшей ленты. В верхней части корпуса крепятся брызгозащитные листы.
  • Закрытая секция — представляет собой сборную металлоконструкцию со скругленными углами, имеет повышенную жесткость, что исключает появление усталочных трещин под действием пульсации воды внутри элеватора, работающего в комплексе с отсадочной машиной.
  • Датчик скорости устанавливается на стыке открытой и закрытой секции. Минимальный зазор между проволокой датчика и направляющей полосой секции 10 мм.

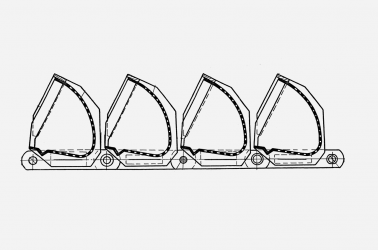

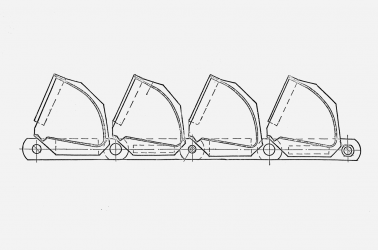

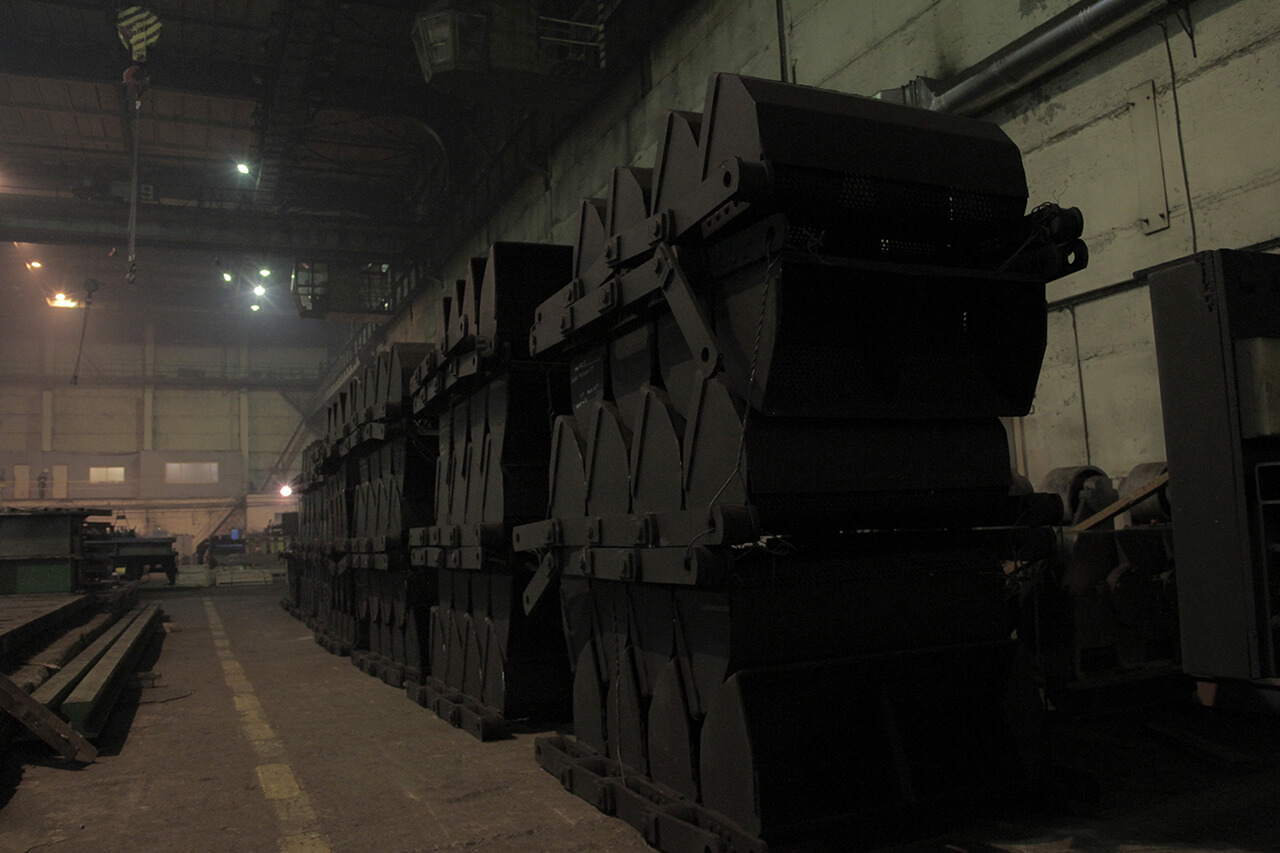

  • Лента ковшовая в количестве, зависящем от длины элеватора, указанной в заказе;
  • Запасные части, инструмент и принадлежности в соответствии с ведомостью ЗИП;
  • Рама.

Технические характеристики

Наименование параметра

Значение

Расчетная объемная производительность, м3/ч (т/ч)

при скорости движения ковшей 0,17 м/с

при скорости движения ковшей 0,25 м/с

140 (220)

200 (320)

Ковш

номинальная ширина, мм

номинальный шаг ковшей, мм

вместимость ковша, не менее, м3

скорость движения, м/с

1000

400

0,1

0,17

0,25

Длина элеватора

(расстояние между осями приводного и натяжного валов), мм, не более



25000

Высота транспртирования, мм, не более

27500

Номинальная мощность электродвигателя, кВт

30

Угол наклона элеватора, °

60-75

Крупность кусков транспортируемого материала, не более, мм

150

Масса, кг, не более

40000

Удельный расход электроэнергии при максимальной производительности кДж/(т·м)



27,15

Корригированный уровень звуковой мощности, дБА, не более

109

Срок службы, лет

При условии соблюдения правил эксплуатации и своевременного проведения антикоррозийных мероприятий

10

Максимальная производительность указана при объемной массе насыпного груза 1600 кг/м3.
