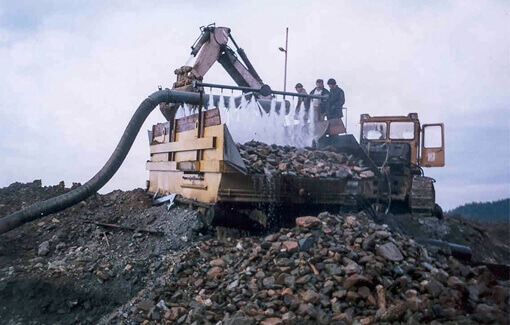

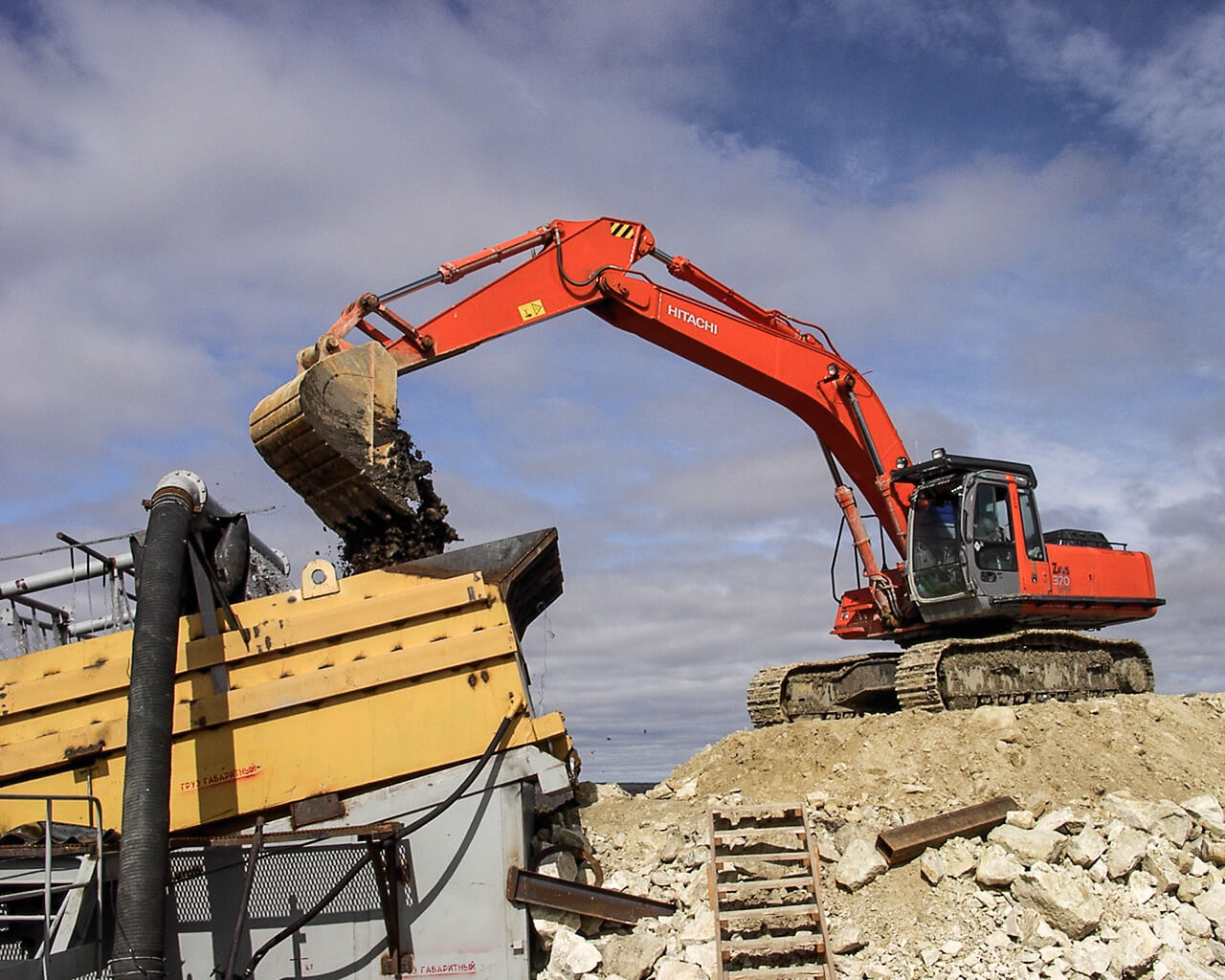

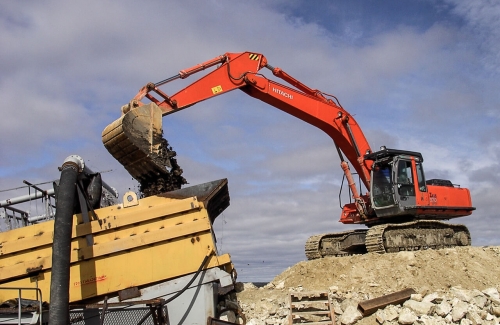

Грохот гидромеханический пластинчатый - ГПР-3

Назначение

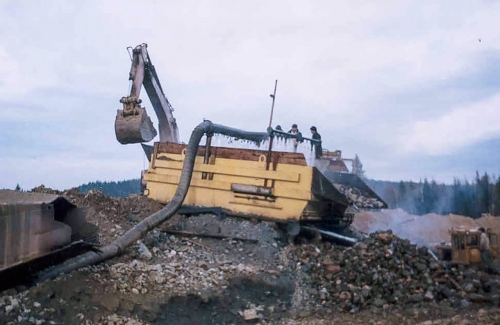

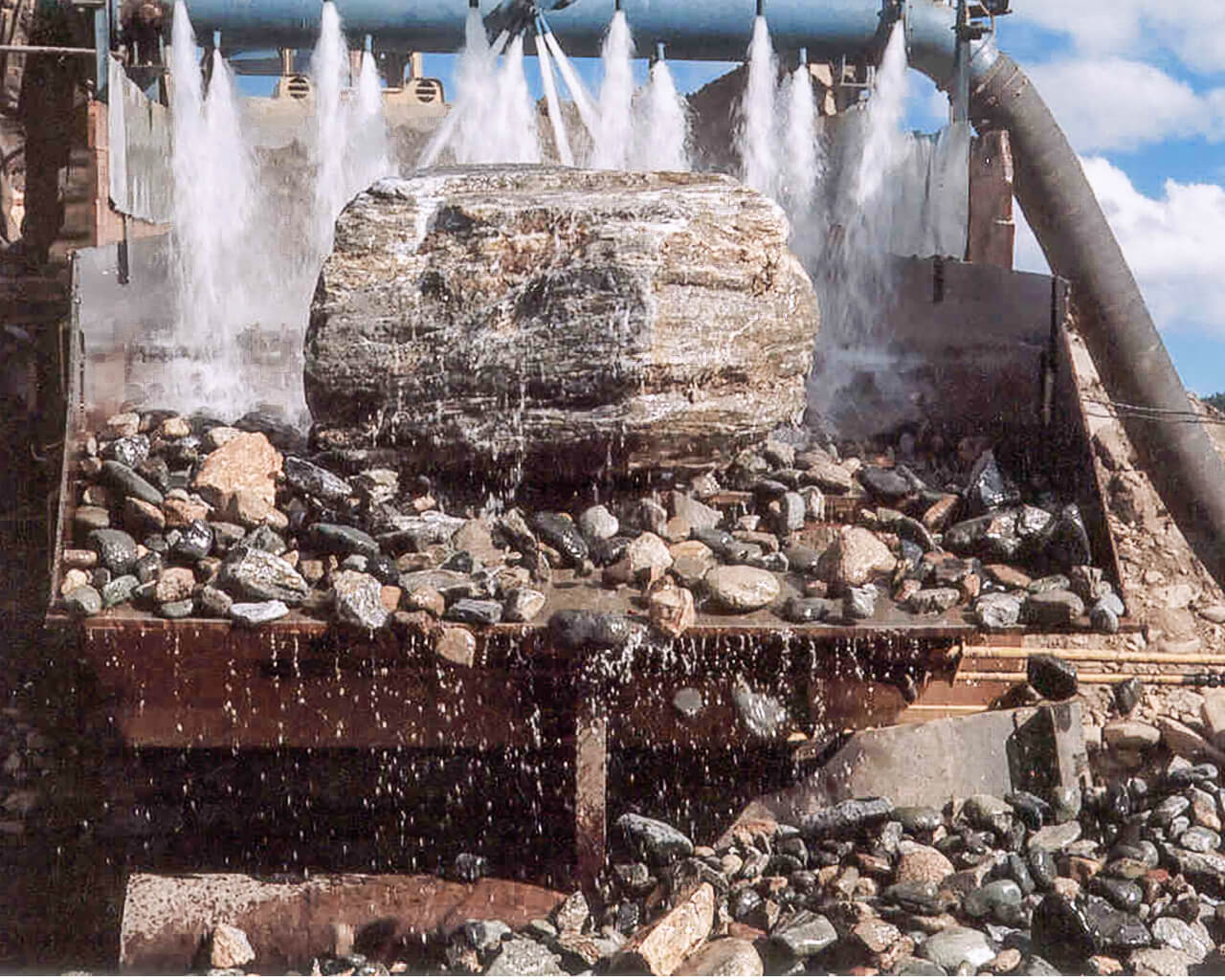

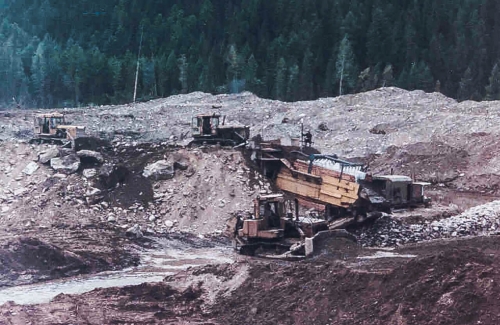

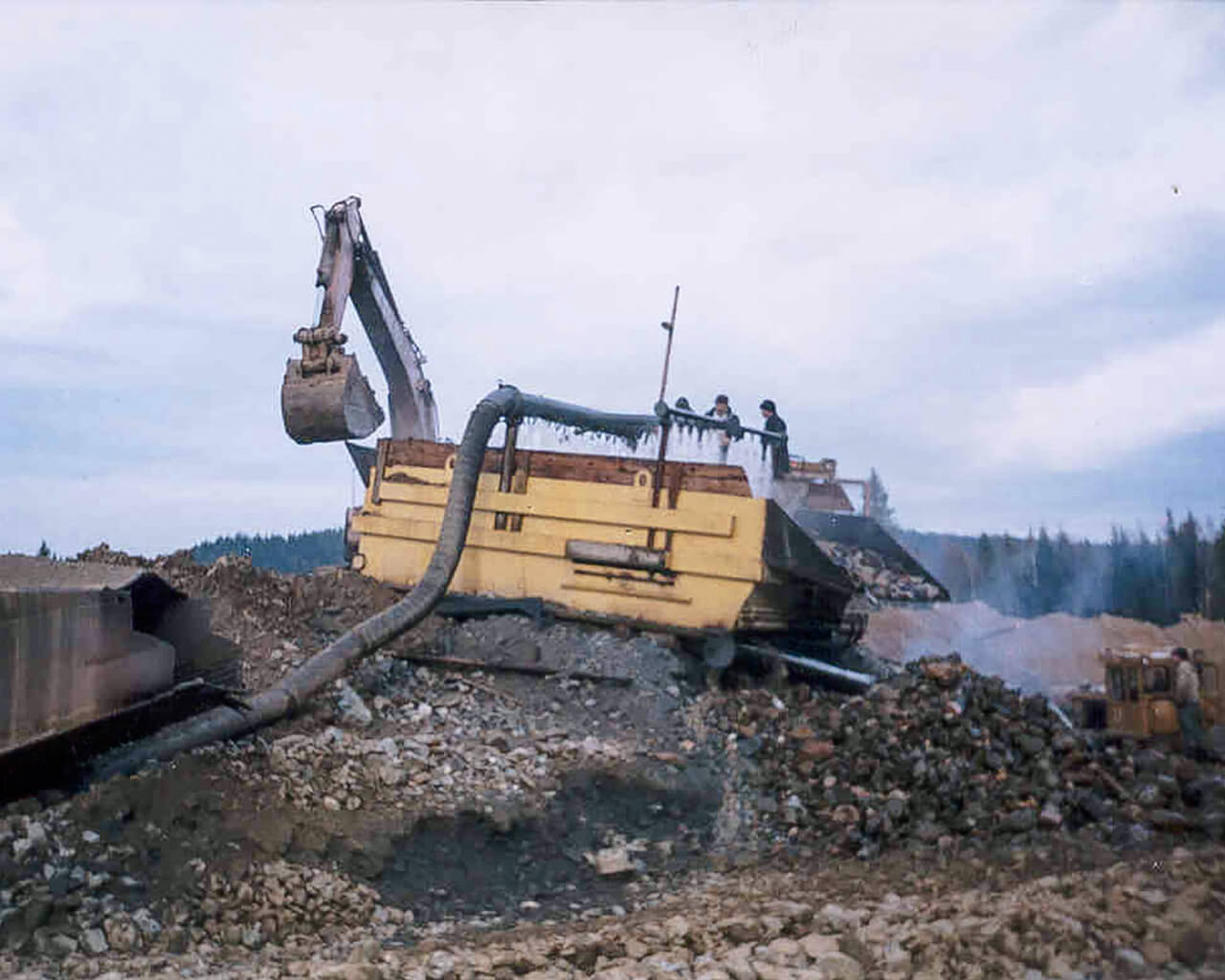

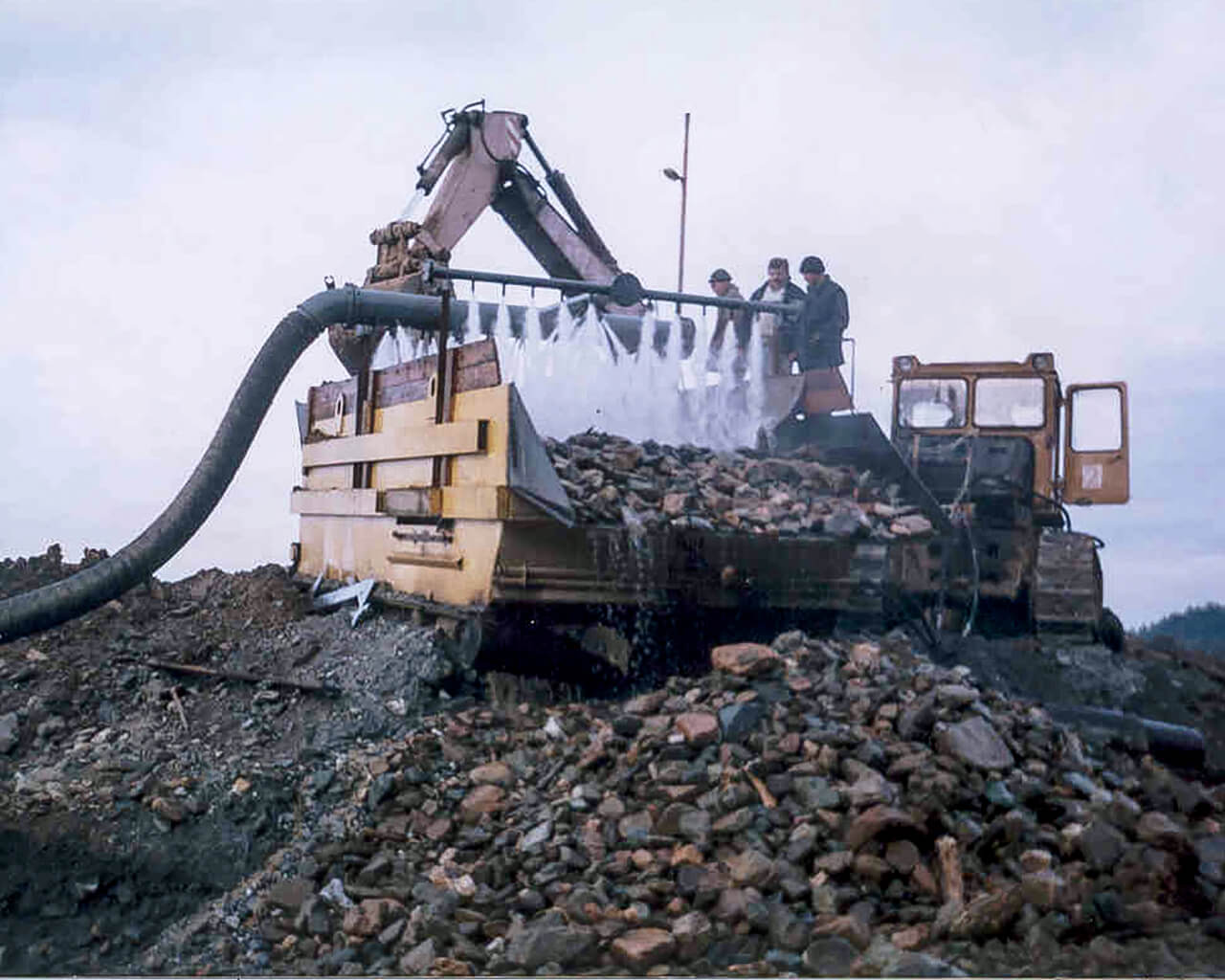

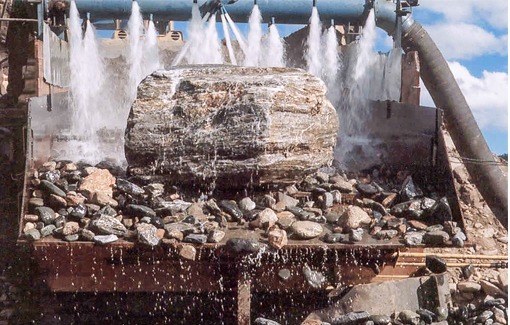

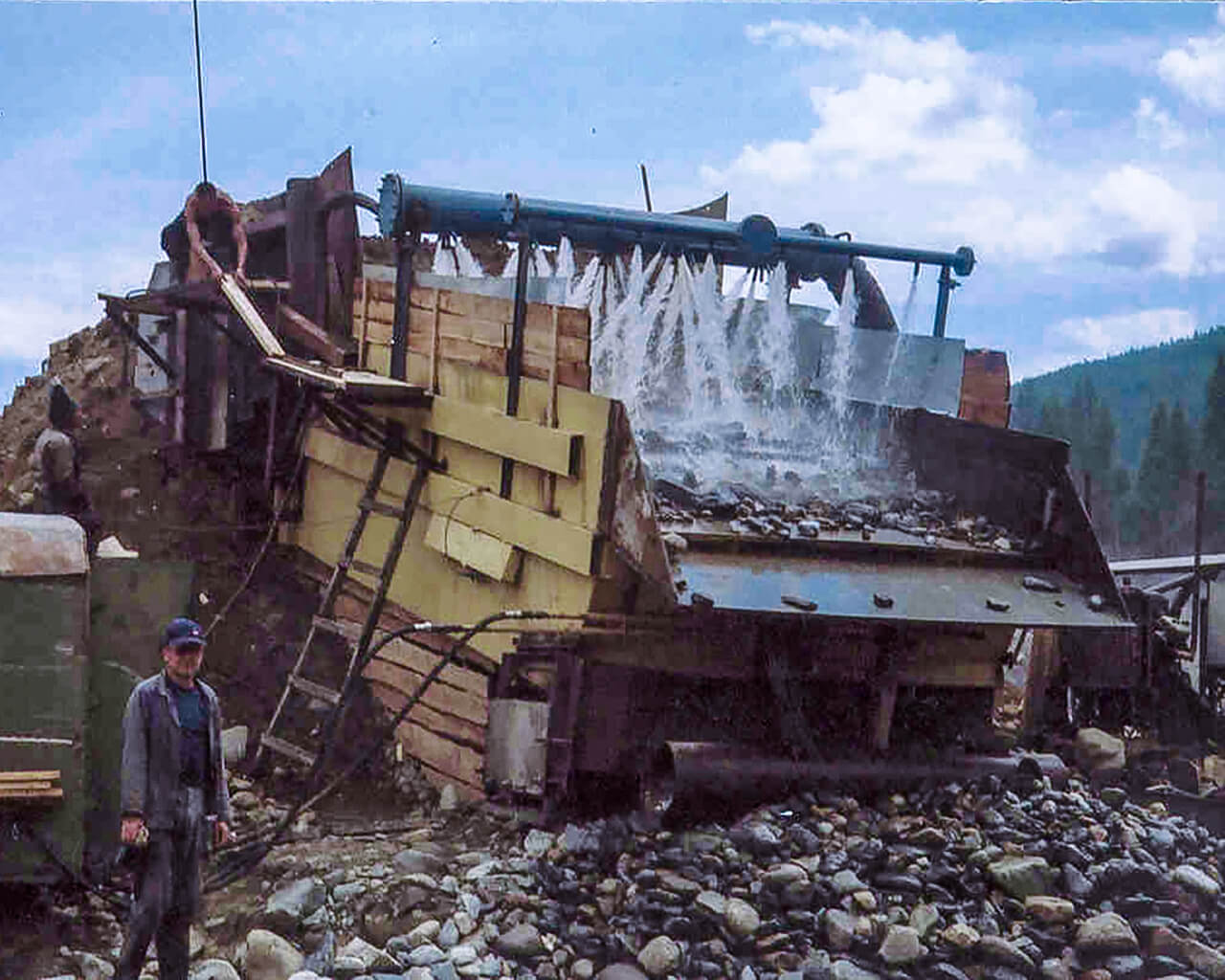

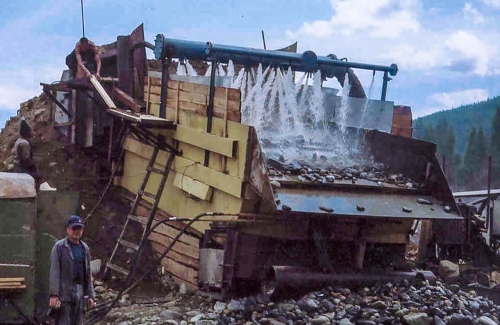

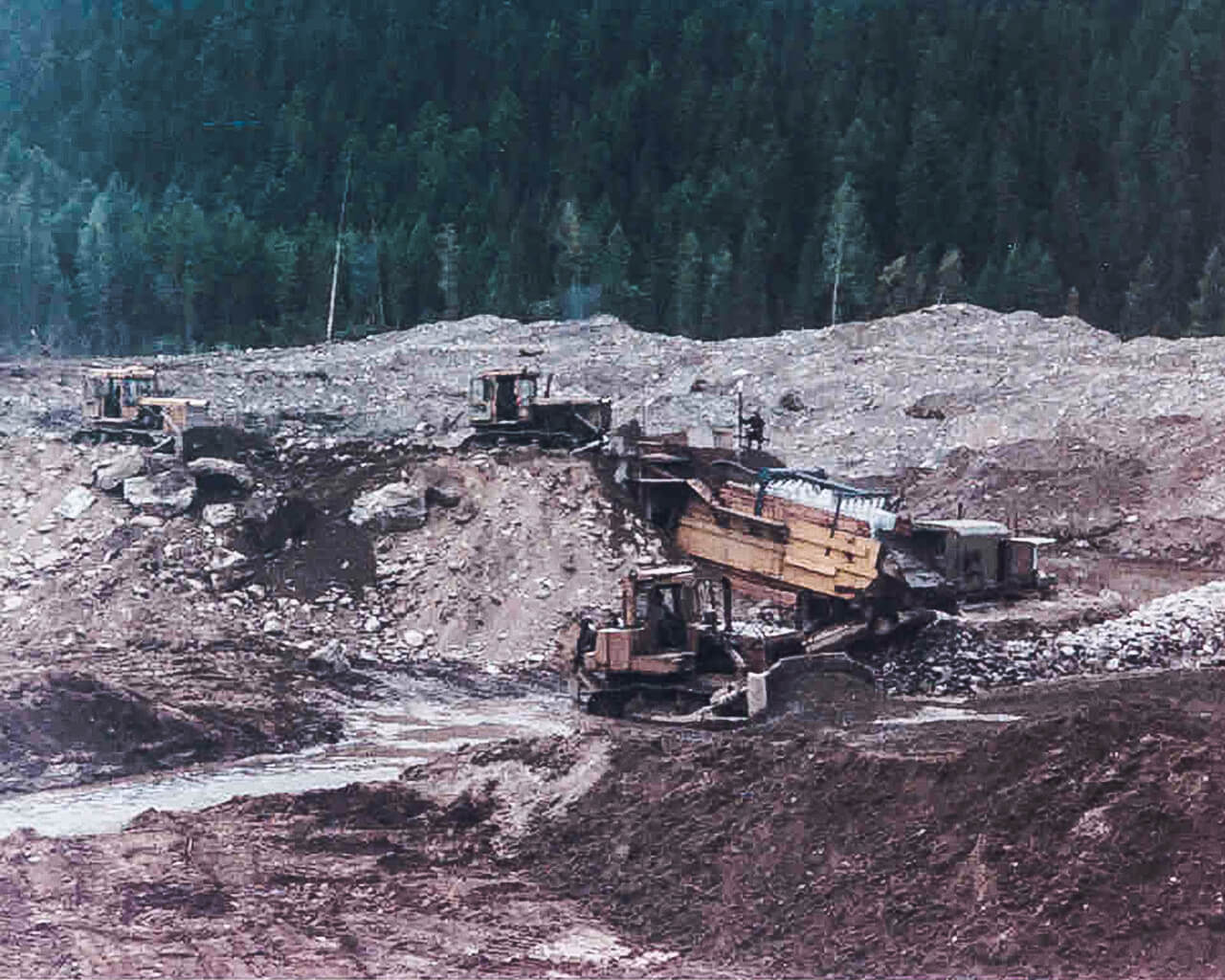

Грохот гидромеханический пластинчатый ГПР-3 предназначен для промывки и обогащения песков россыпных месторождений и удаления валунов при разработке.



Изготавливается для работы в климатическом исполнении УХЛ1 по ГОСТ 15150-69, при температуре окружающей среды до -5°С.

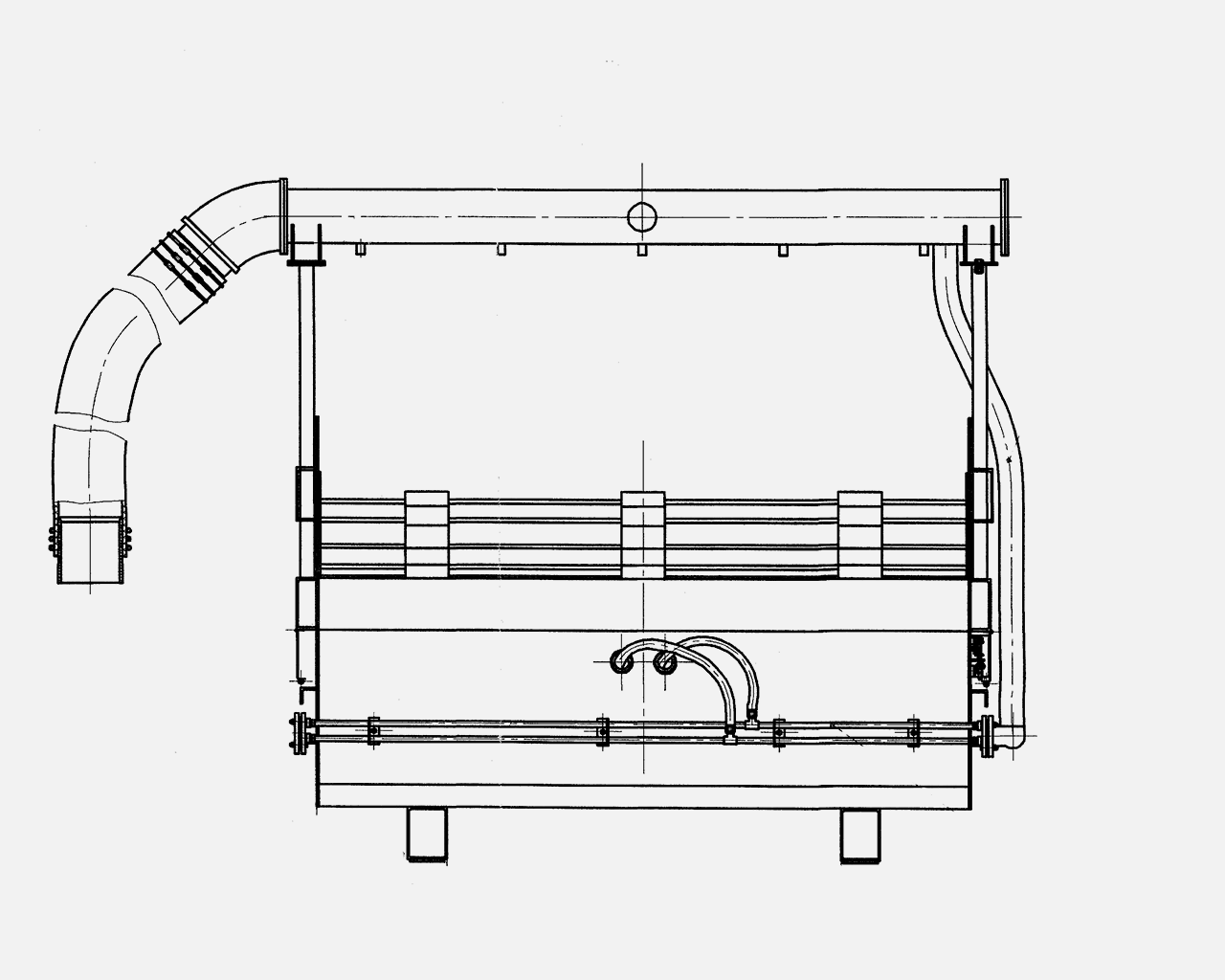

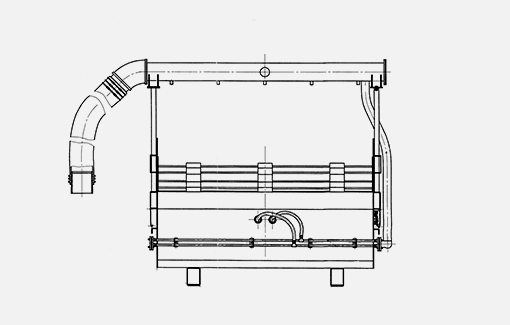

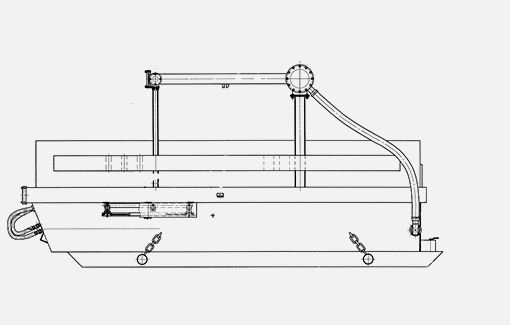

Машина для обогащения и промывки состоит из следующих основных частей:

  • ванна — на днище установлен рельсовый путь, на дне ванны также имеется окно шириной 150 мм для выхода пульпы;
  • рама тележки — на которой устанавливаются колёса с автомобильными покрышками;
  • пластинчатое полотно — расположено в верхней части ванны, пластины выполнены в виде гребёнки для того, чтобы предотвратить попадание плитняка в подрешётное пространство грохота;
  • ороситель — в передней части ванны внутри расположен дополнительный ороситель, который соединяется с основным посредством рукава;
  • гидроцилиндр — на задней стенке расположены вырезы для прохода рукавов высокого давления, подключающих гидроцилиндр к трубопроводу;
  • маслостанция с рукавами высокого давления;
  • трубопровод;
  • центральная балка — служит дополнительной опорой и снимает часть нагрузки в средней части пластин полотна.

Технические характеристики

Технические характеристики

Наименование параметра и размера

Производительность по питанию, м3/час

60-80

Граница рассева, мм

50

Максимальный размер валуна, мм

1000

Расход воды, м3/час, не менее

400

Напор воды на выходе из оросителя, м.вод.ст, не менее

20

Установленная мощность, кВт

30

Рабочий ход тележки, мм

1300

Число двойных ходов тележки в минуту

5,3

Рабочее давление в гидросистеме, МПа

13,2

Угол наклона грохота, град

12-14

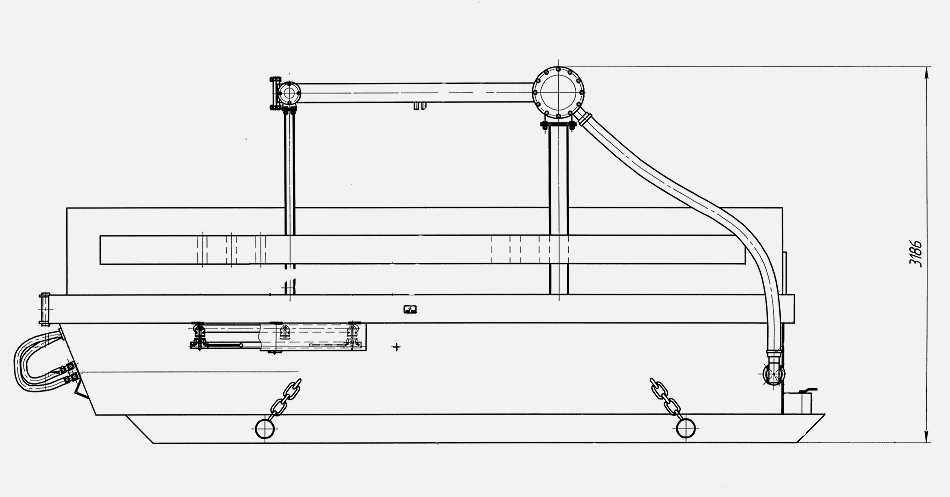

Габаритные размеры грохота, ГхВхШ, мм

6730x3356x3186

Габаритные размеры маслостанции ГхВхШ, мм

1750x980x1330

Масса, включая маслостанцию, кг

19500
