Грохот инерционный легкого типа - ГИЛ-42У

Назначение

Грохот инерционный ГИЛ-42У предназначен для разделения по крупности сыпучих материалов с объемной массой насыпного груза не более 1,4 т/м3 на операциях обезвоживания, обесшламливания, сухого грохочения с поверхностной влагой материала не более 5% и крупностью кусков питания не более 300 мм.

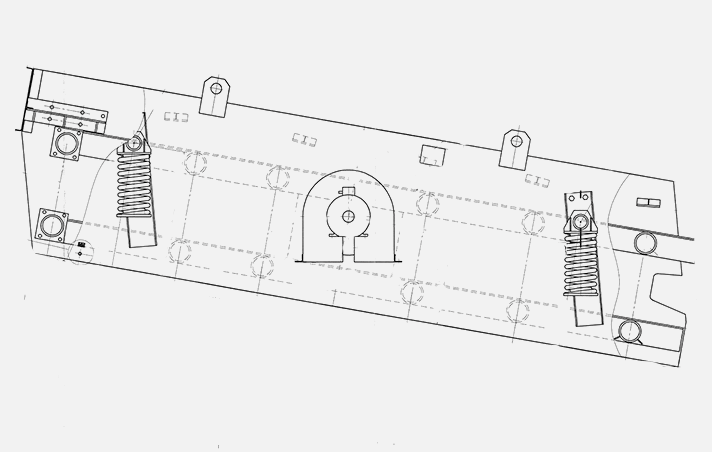

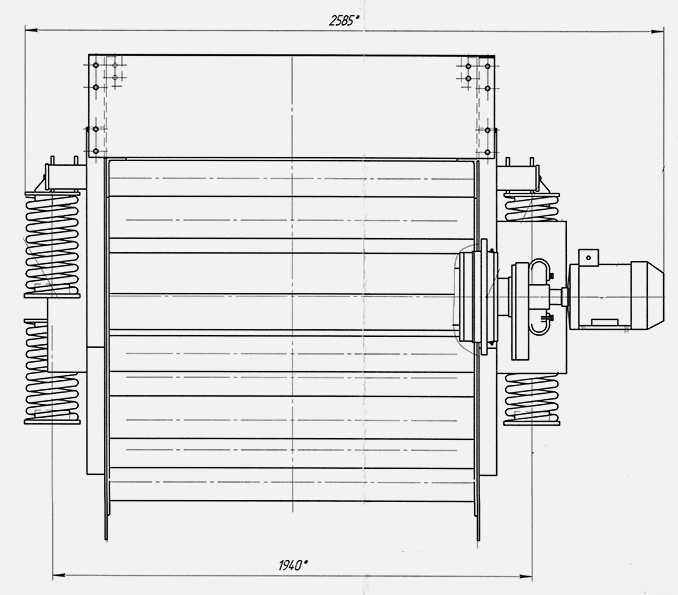

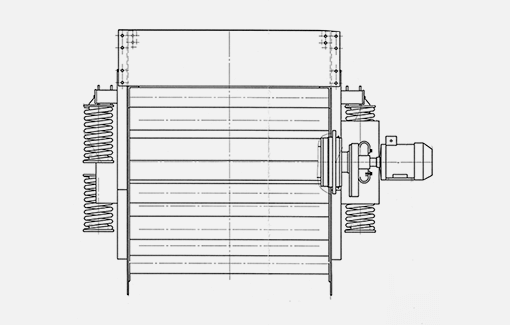

Машина для грохочения изготавливается в опорном или подвесном исполнении, с правым или левым расположением электродвигателя, с одним или двумя ярусами сит в зависимости от задачи. Состоит из короба, вибратора, пружинных опор или подвесок, установок верхних и нижних сит, ограждений вращающихся частей, электродвигателя привода вибратора.



Технические характеристики

Наименование параметра

Величина

Производительность, м3

зависит от вида материала и условий грохочения

Размер просеивающей поверхности

ширина, мм

длина верхнего яруса, мм

длина нижнего яруса

4500

4000

4100

Площадь просеивающей поверхности грохота

верхнего яруса, м2

6,0

нижнего яруса, м2

6,4

Число ярусов сит

1 или 2

Размер отверстий сит

верхних, мм

6, 8,10; 13; 16: 20; 25; 50

нижних, мм

6, 8, 10; 13; 16; 20; 25; 50

Кинематические параметры

Амплитуда колебаний короба, мм

2,5 - 4,0

Частота колебаний ,Гц

16

Габаритные размеры колеблющейся части грохота

длина, мм

4500

ширина, мм

2160

высота, мм

1400

Масса колеблющейся части грохота, кг

2300 - 3000

Угол наклона короба, °

10-25

Удельный расход электроэнергии при грохочении, мДж/т

0,18

Исполнение

  • опорное

  • подвесное
