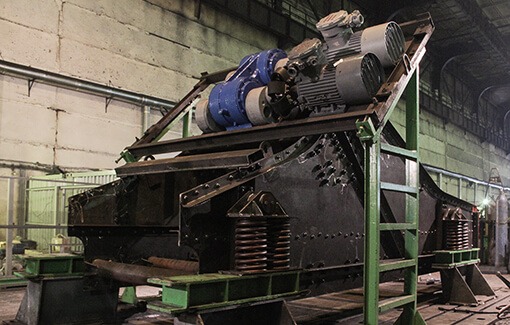

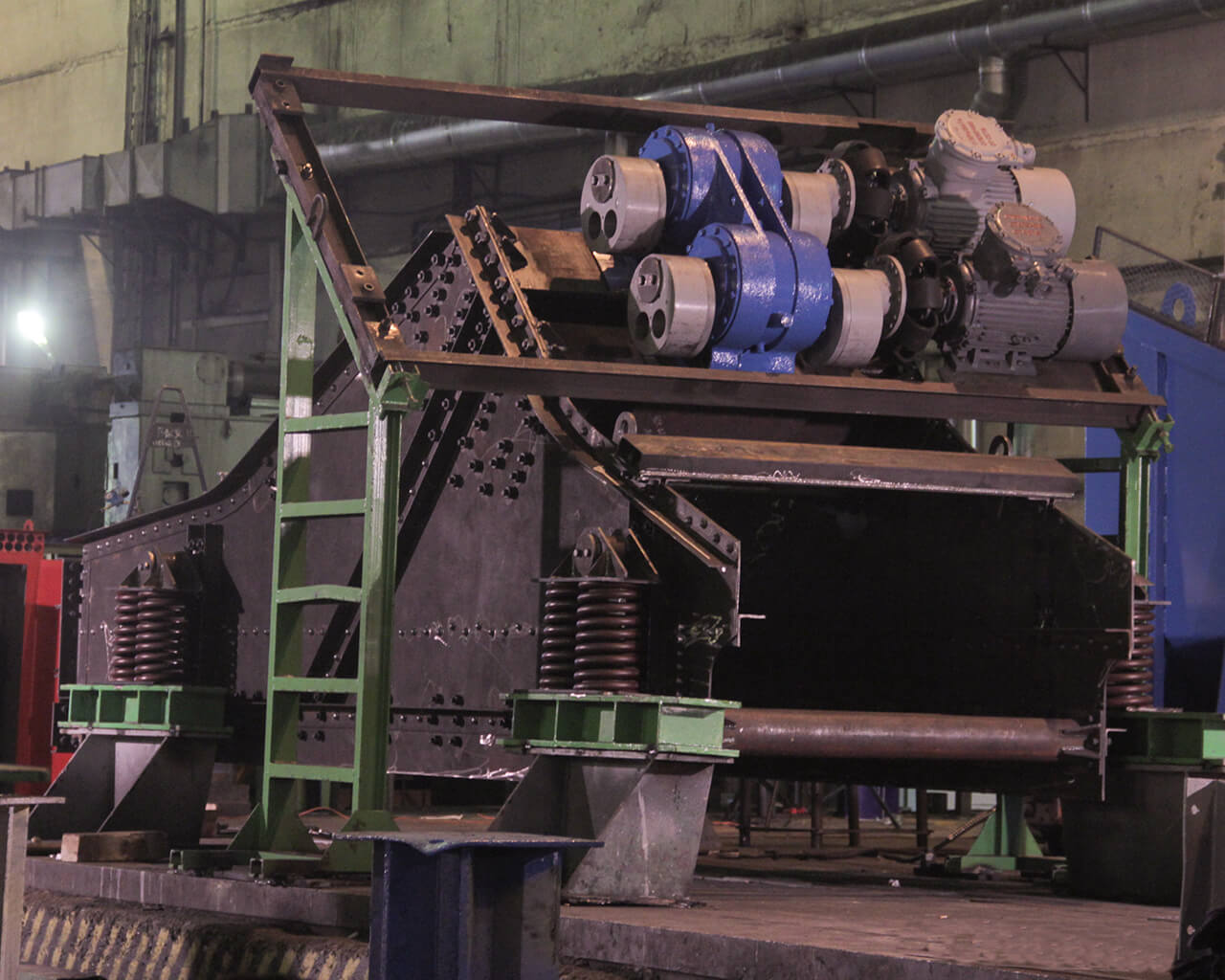

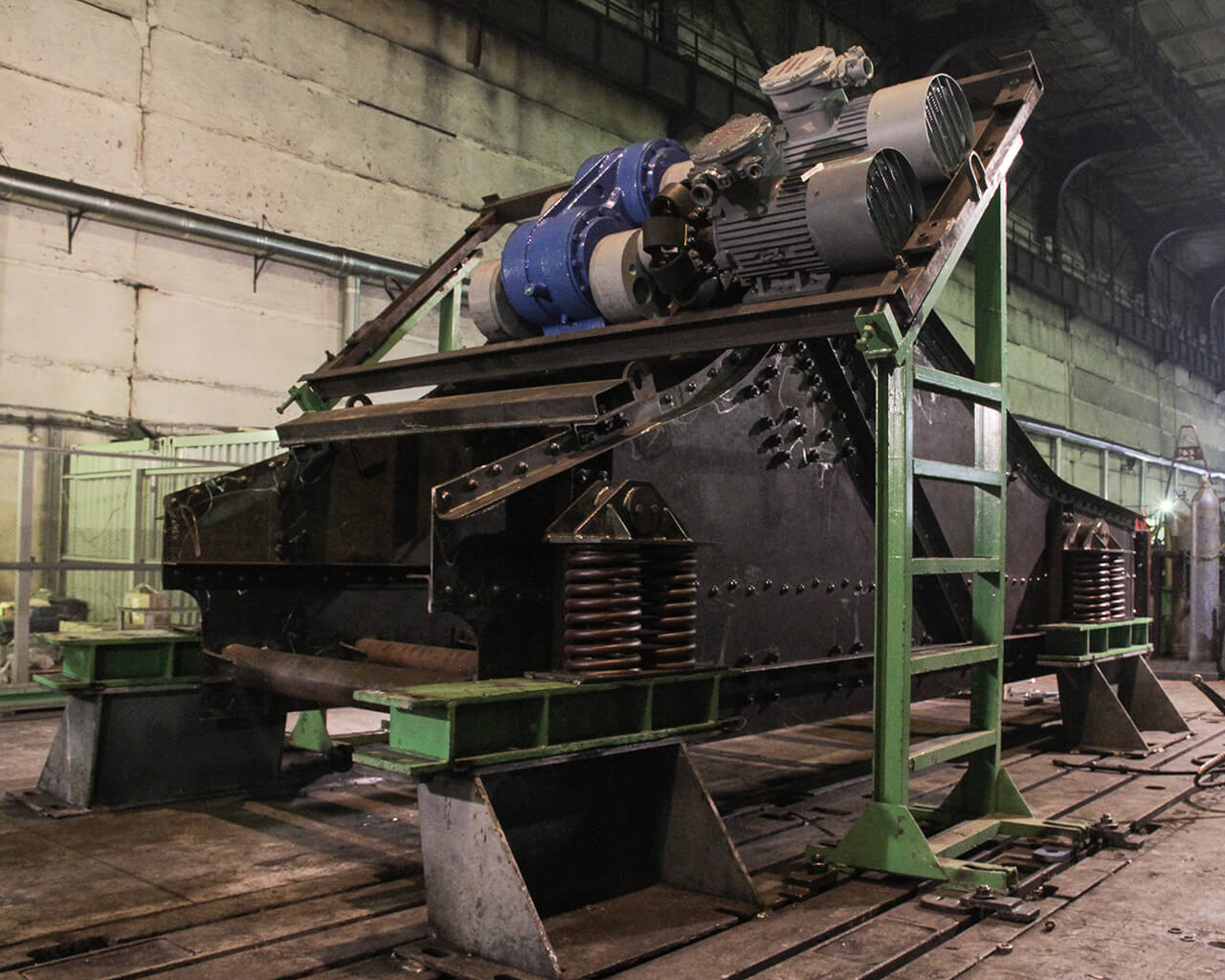

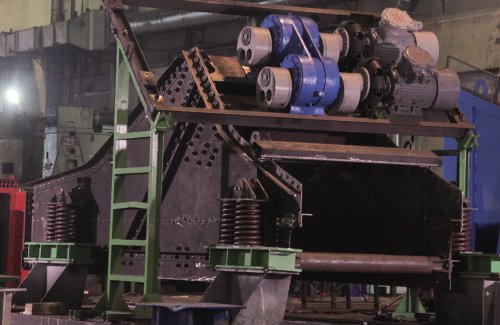

Грохот инерционный самобалансный - ГИСЛ-42К

Назначение грохота

Грохот инерционный самобалансный ГИСЛ 42К предназначен для разделения по крупности сыпучих материалов с объемной массой насыпного груза не более 1,4 т/м3 на операциях обезвоживания, обесшламливания, сухого (с поверхностной влагой материала не более 5%) грохочения углей, антрацитов и горючих сланцев крупностью кусков питания не более 300 мм.

Оборудование применяется на обогатительных фабриках и шахтных сортировках и других предприятиях перерабатывающих угли, антрациты и горючие сланцы.

Технические характеристики грохота

Наименование параметра

Величина

Производительность, м3

зависит от типа материала и условий грохочения

Размеры просеивающих поверхностей

ширина, мм

длина верхнего яруса, мм

длина нижнего яруса, мм

1500

5610

5260

Площадь просеивающей поверхности

верхнего яруса, м2

нижнего яруса, м2

8,4

7,9

Количество ярусов просеивающих поверхностей

2

Типы сменных просеивающих поверхностей

  • стальные штампованные сита

  • шпальтовые сита

размеры и тип ячеек определяются заказчиком

Размеры отверстий щелей сит



верхних

⬜10; 14; 15; 20;  50; 100

 ⌀ 7; 12; 50



нижних

⬜10; 13; 15; 20; 30; 50

 ⌀ 7; 12; 50

нижних щелевых

0,5; 0,8; 1,0; 1,6; 1,0

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

5800

2200

2570

Масса колеблющейся части грохота, кг

7200

Кинематические параметры

частота колебаний, не более, с-1

12,25

амплитуда колебаний , мм

5-7

Эксплуатационные характеристики

максимальный угол наклона, °

25

исполнение

  • опорное
  • подвесное
