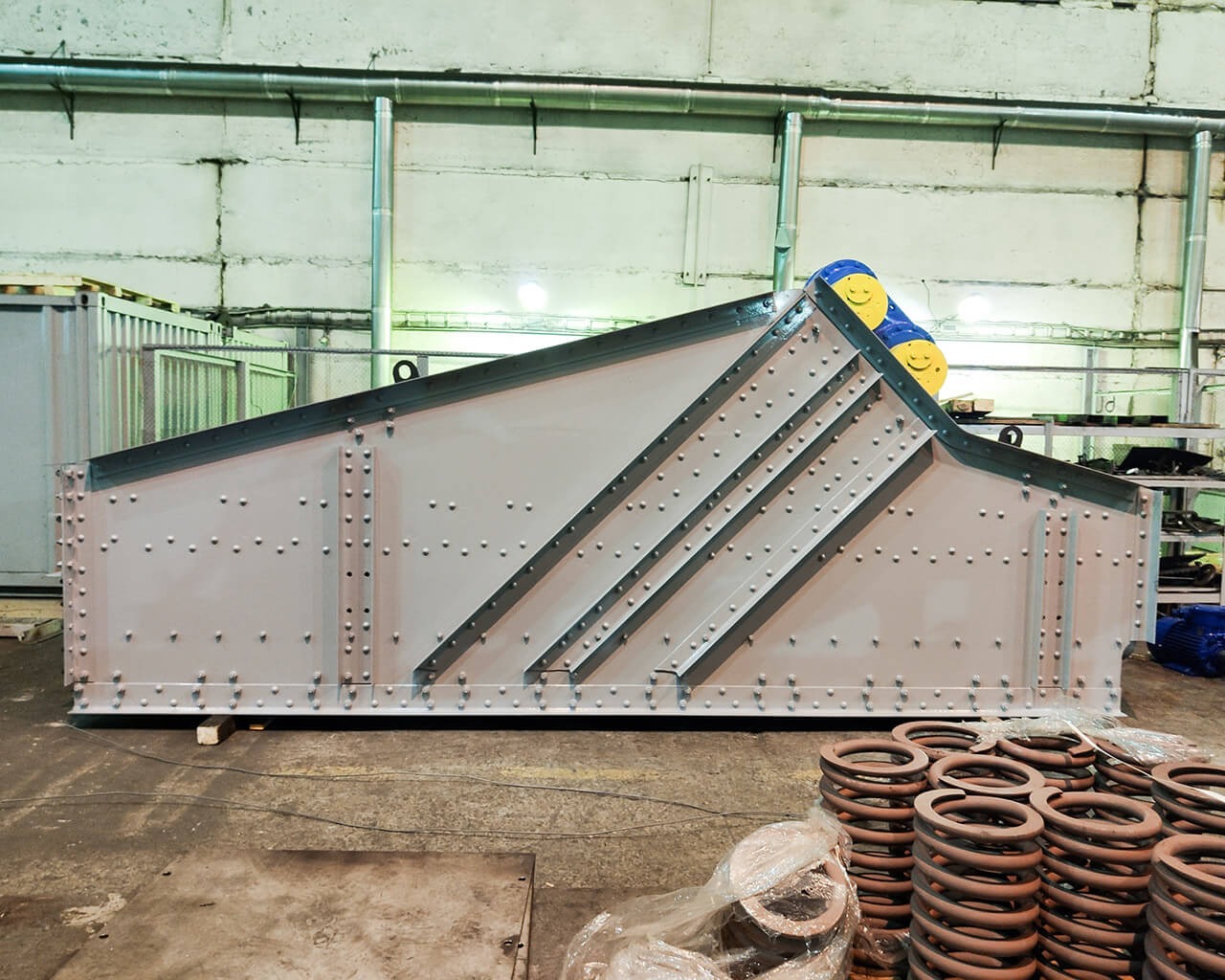

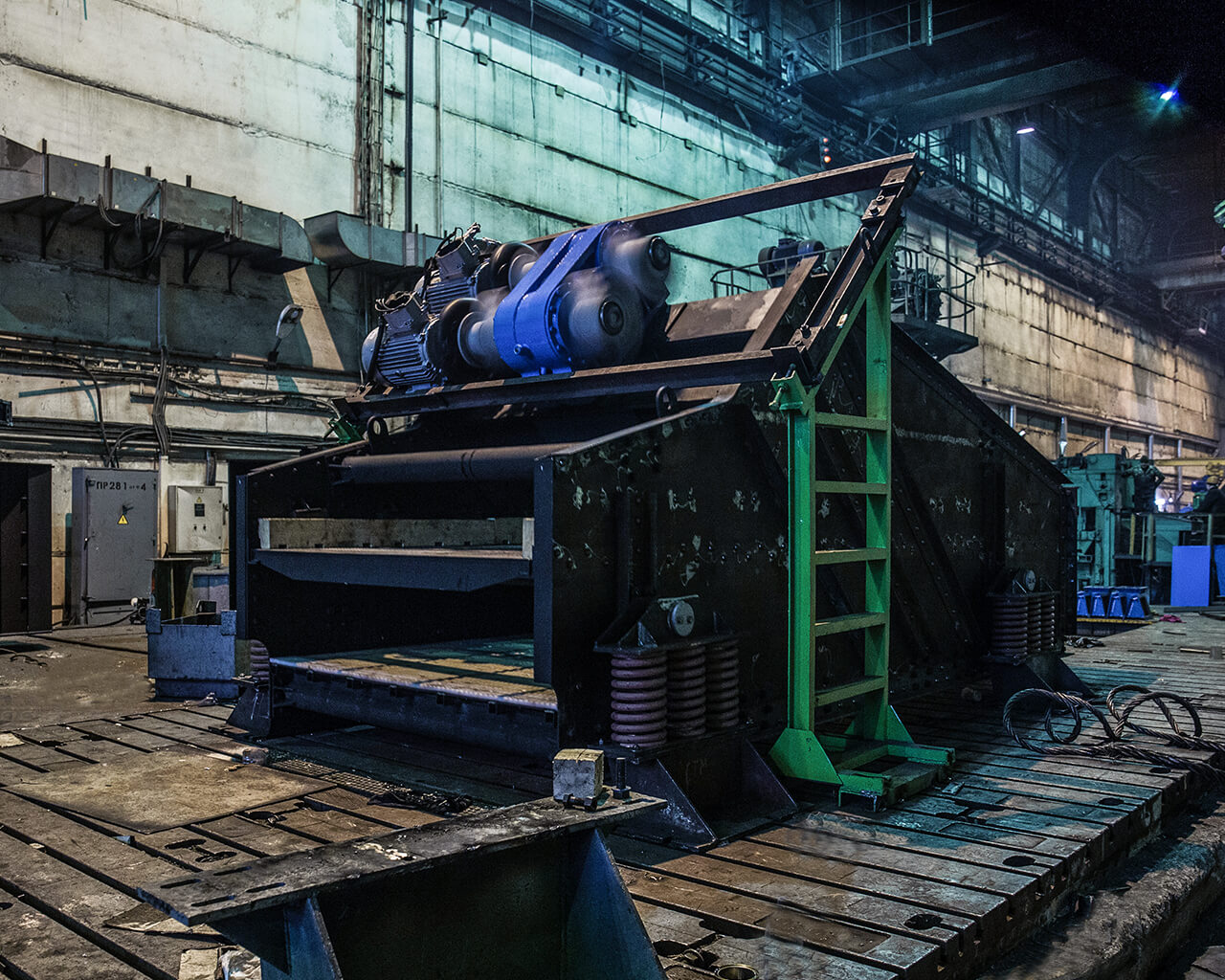

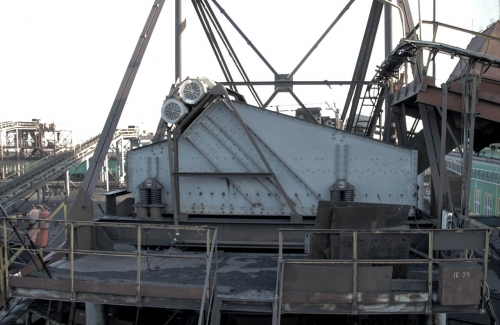

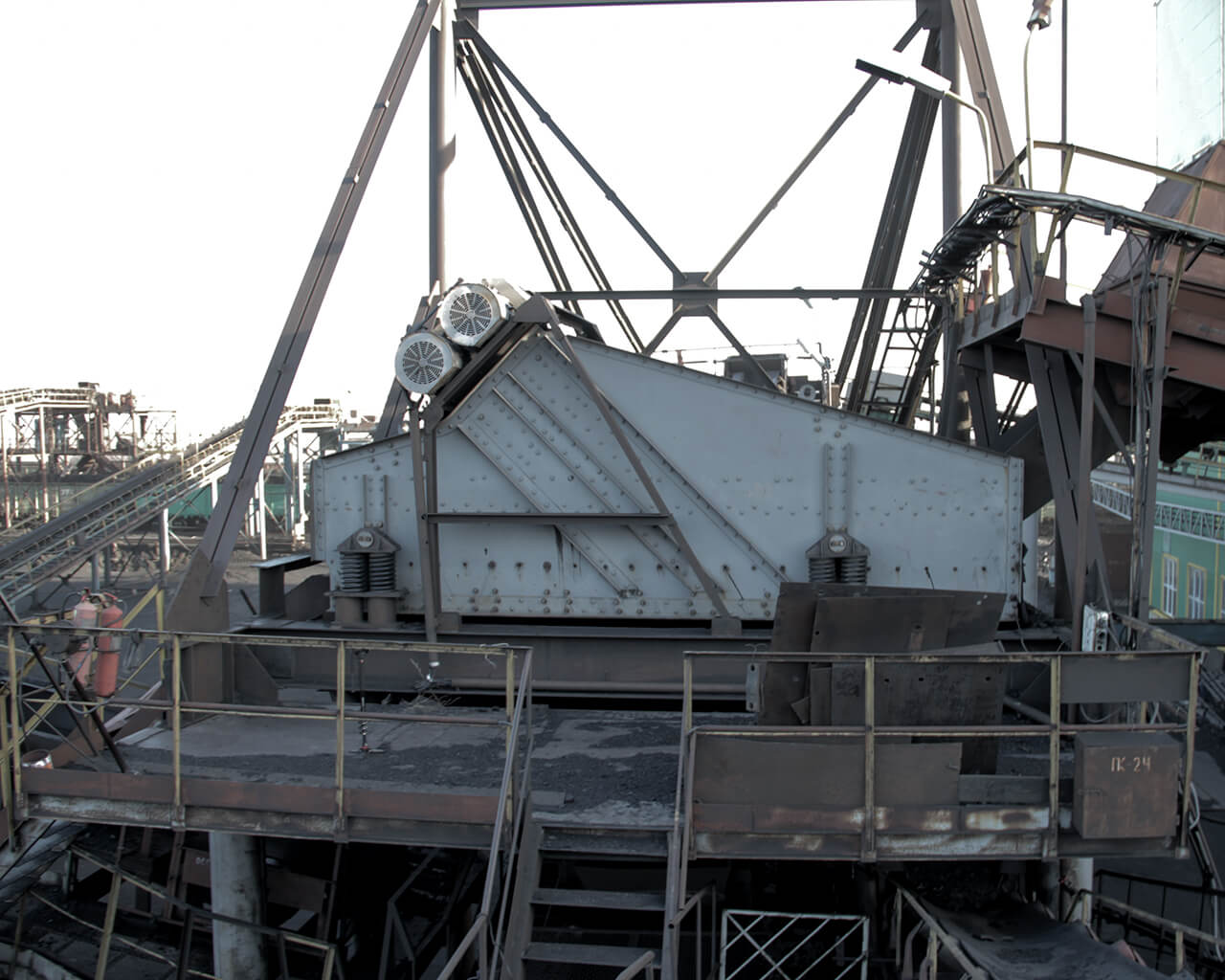

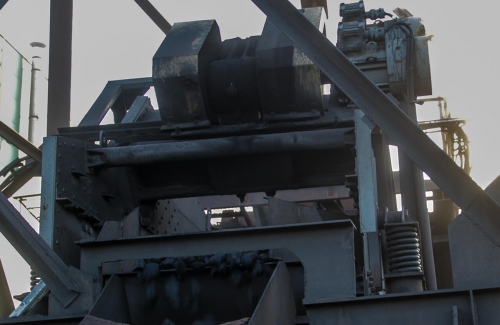

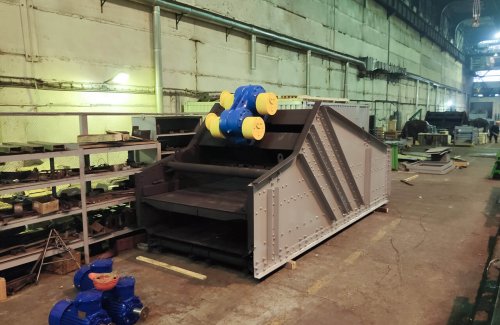

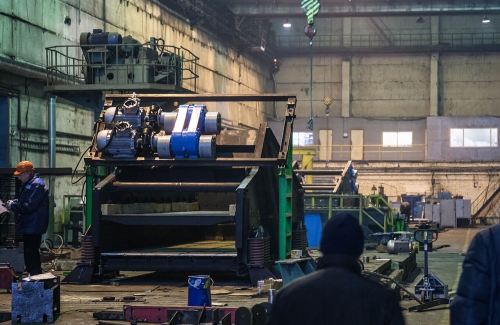

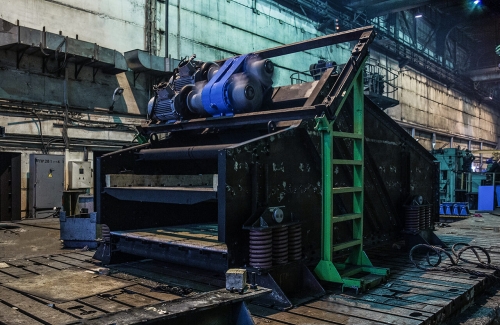

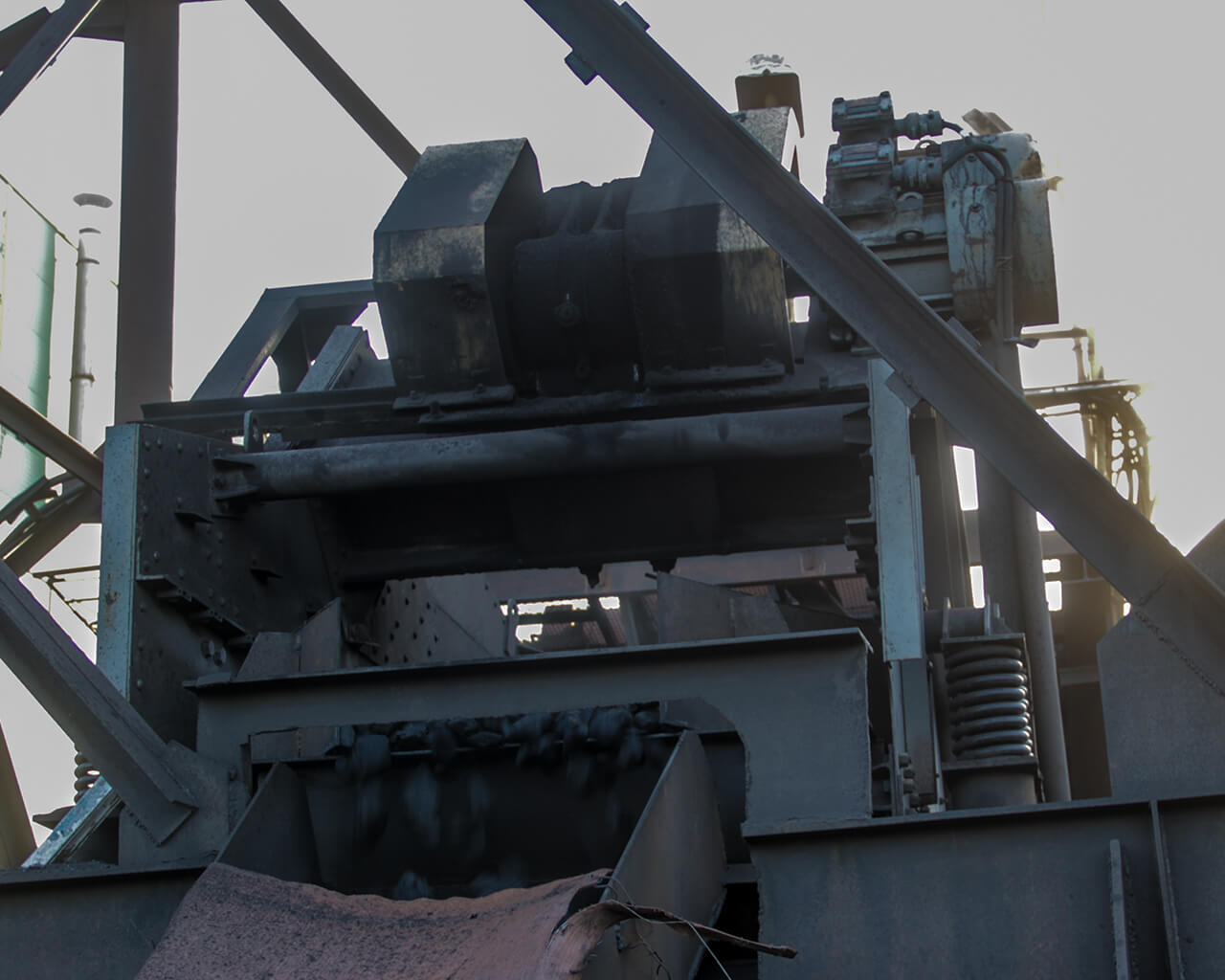

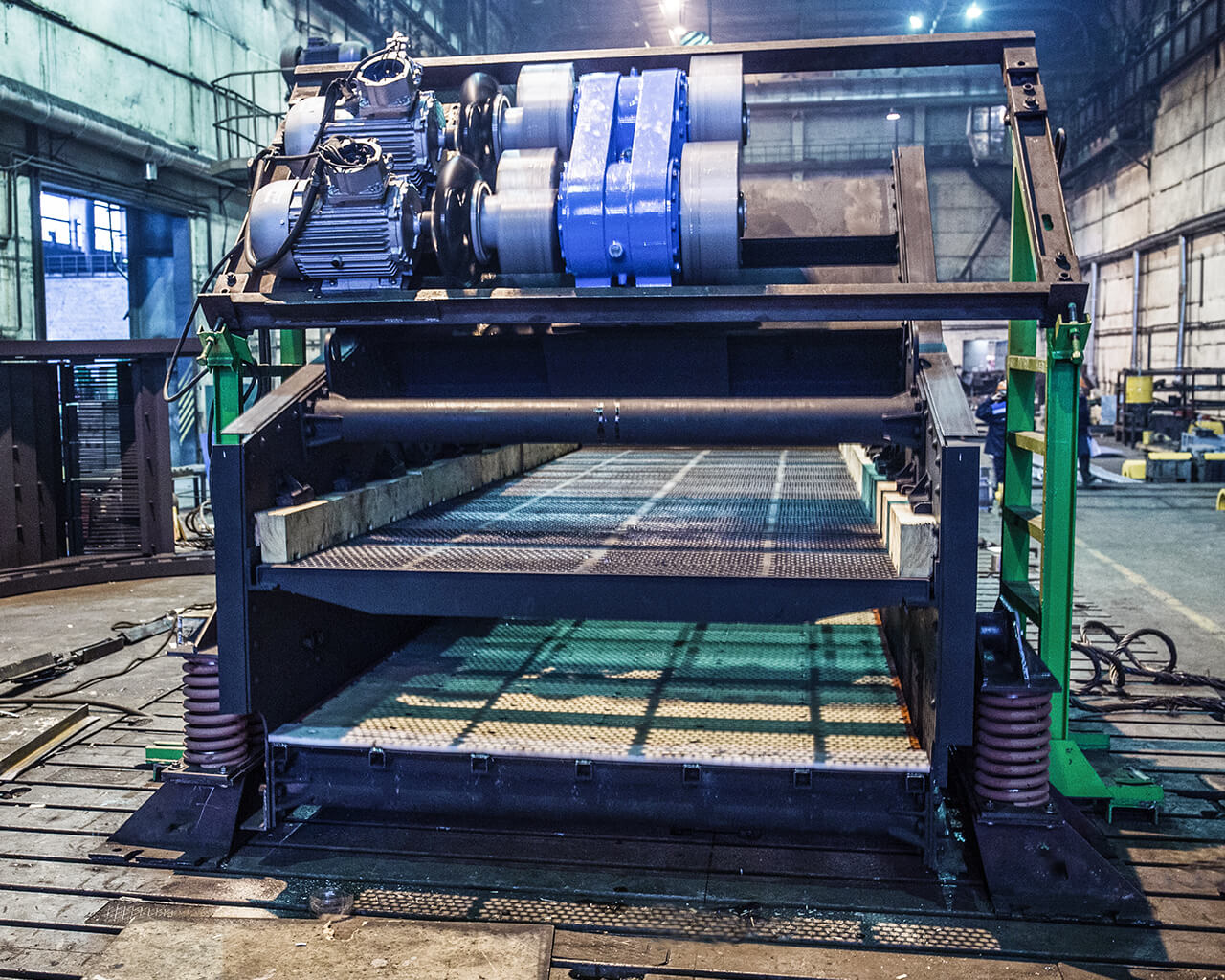

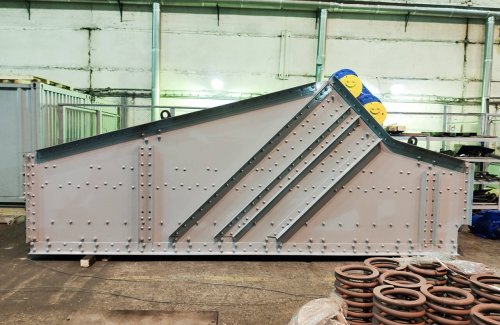

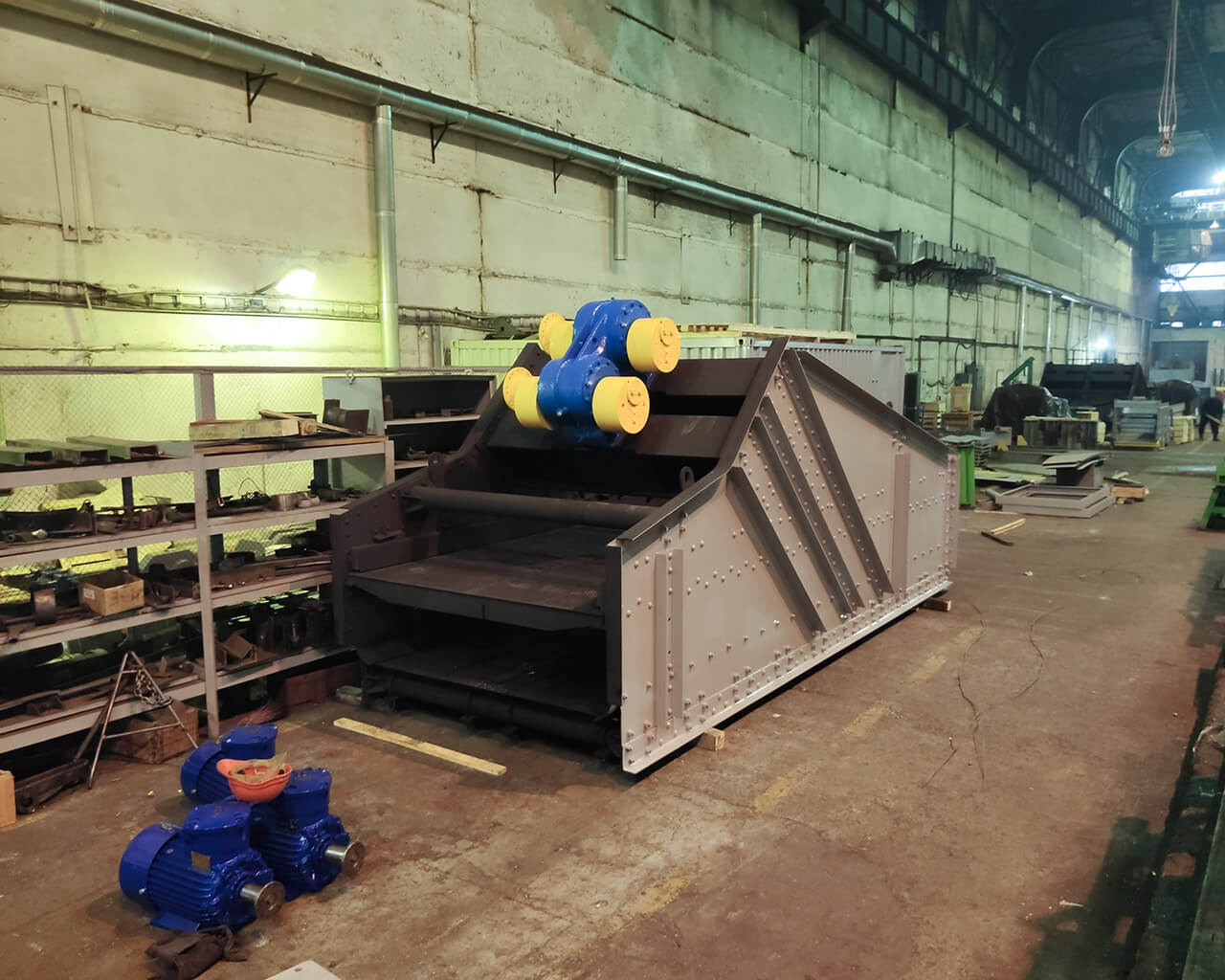

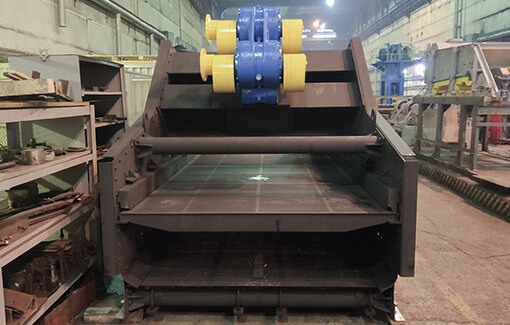

Грохот инерционный самобалансный - ГИСЛ-62

Назначение

Грохот инерционный самобалансный ГИСЛ-62 предназначен для грохочения сыпучих материалов с обычной массой насыпного груза до 1,4 т/м3 при угле наклона просеивающей поверхности (0 - 25°) на операциях обезвоживания, обезшламливания, мокрого и сухого (с поверхностной влагой материала не более 5%) грохочения каменных углей, антрацитов и горючих сланцев крупностью кусков питания не более 300x300x600 мм, а также отмыва суспензии от продуктов их обогащения.



Оборудование изготавливается в опорном или подвесном исполнении с приводом через гибкую муфту для условий УХЛ4 по ГОСТ 15150-69.

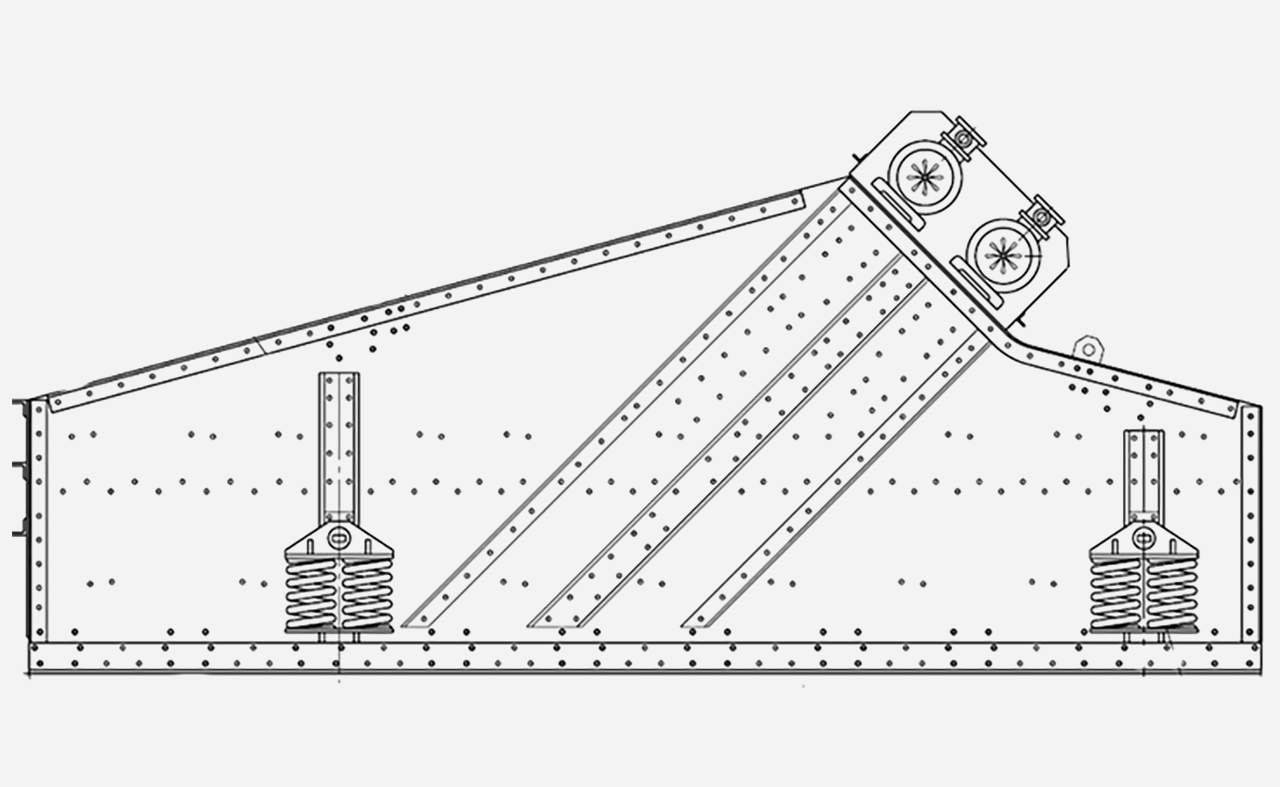

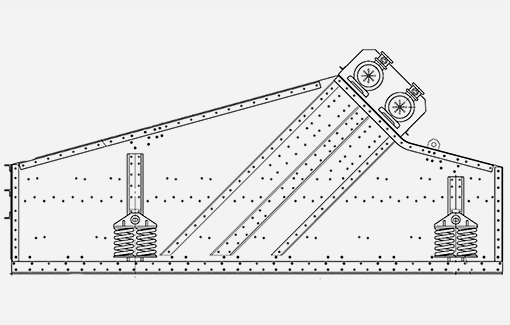

Машина для грохочения включает в себя: короб; вибратор; опоры; установки верхних и нижних сит; ограждения вращающихся частей; электродвигатели вибратора; устройство брызгальное (опционально).



Технические характеристики

Наименование параметра

Величина

Производительность, м3

зависит от типа материала и условий грохочения

Размеры просеивающих поверхностей

ширина, мм

длина верхнего яруса, мм

длина внижнего яруса, мм

2000

5700

5400

Площадь просеивающей поверхности

верхнего яруса, м2

нижнего яруса, м2

11

10,8

Количество ярусов просеивающих поверхностей

2

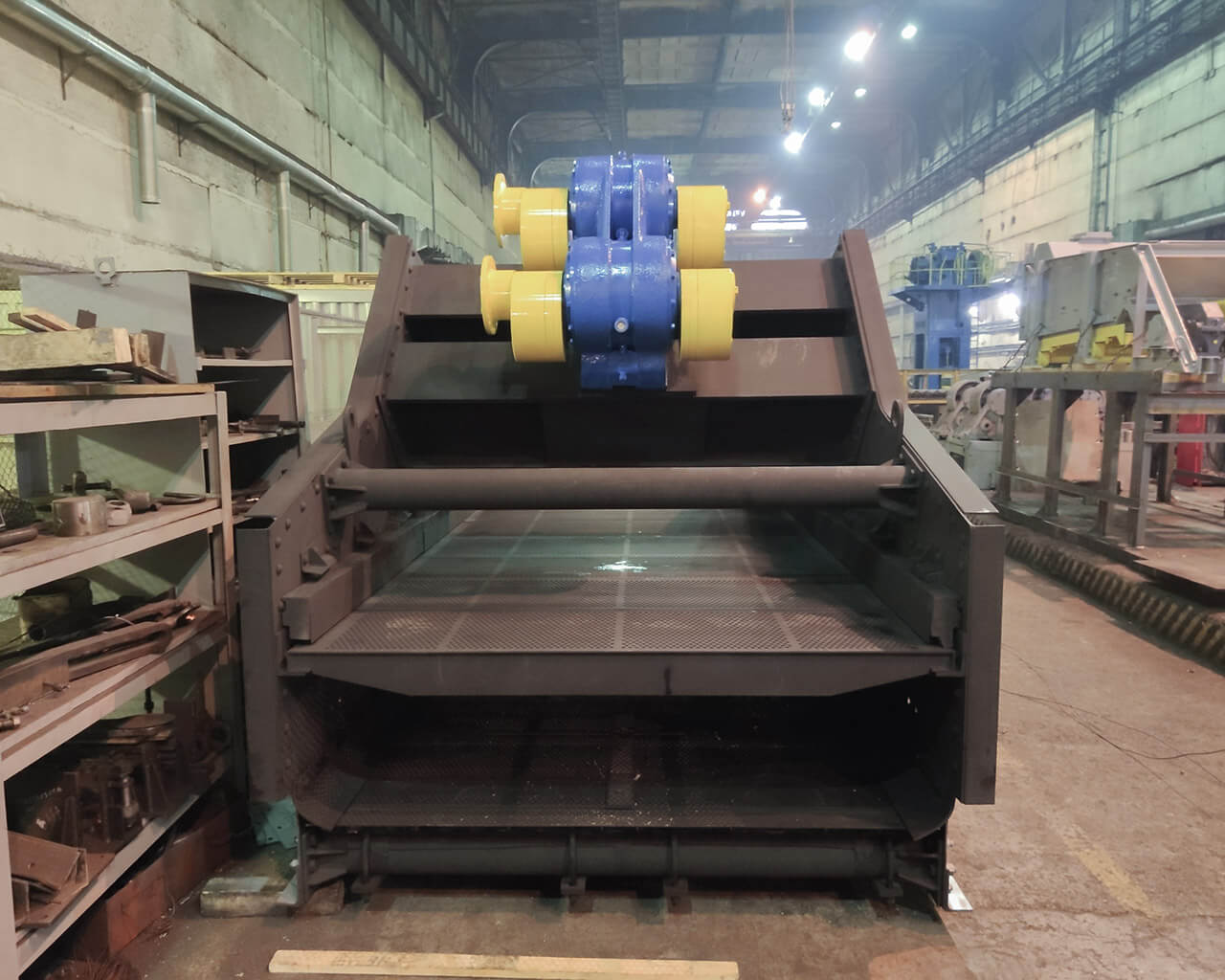

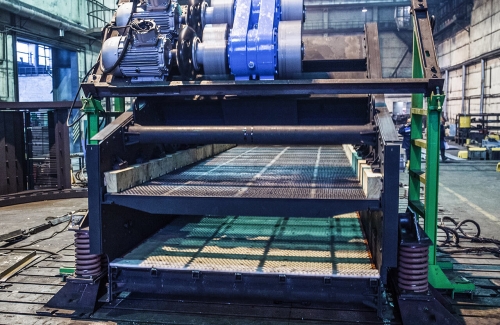

Типы сменных просеивающих поверхностей

  • стальные штампованные сита

  • проволочные сетки

  • шпальтовые сита

  • фасонные колосники

  • полиуретановые и резиновые панели

размеры и тип ячеек определяются заказчиком

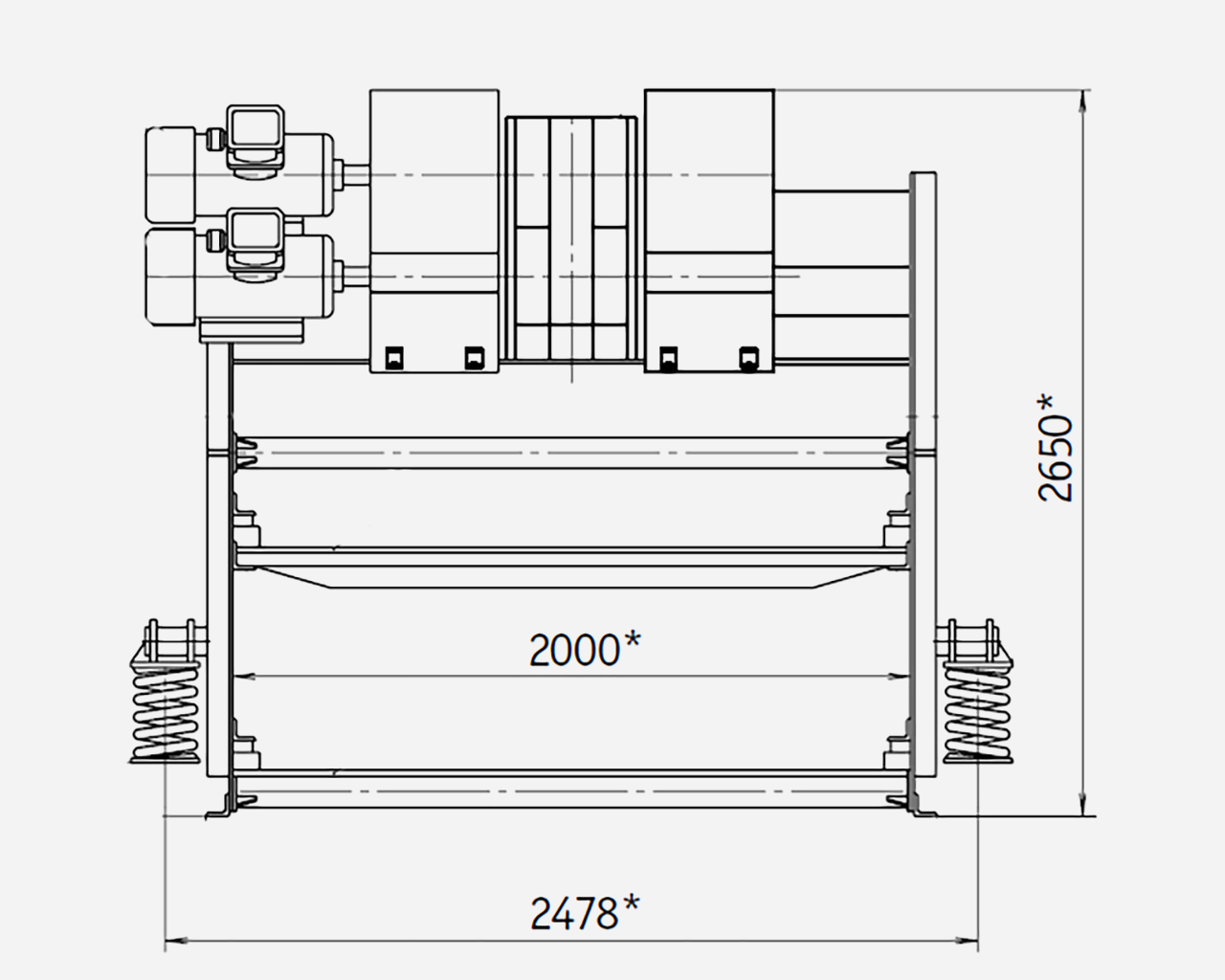

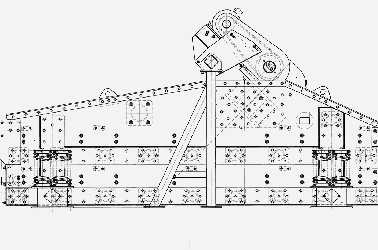

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

5700

2700

2550

Кинематические параметры

частота собственных колебаний грохот, не более, с-1

12,25

амплитуда колебаний , мм

4,5.-7,5

Электродвигатели

мощность, кВт

2x15

число оборотов одного двигателя, об/мин750
Эксплуатационные характеристики
максимальный угол наклона, °25
