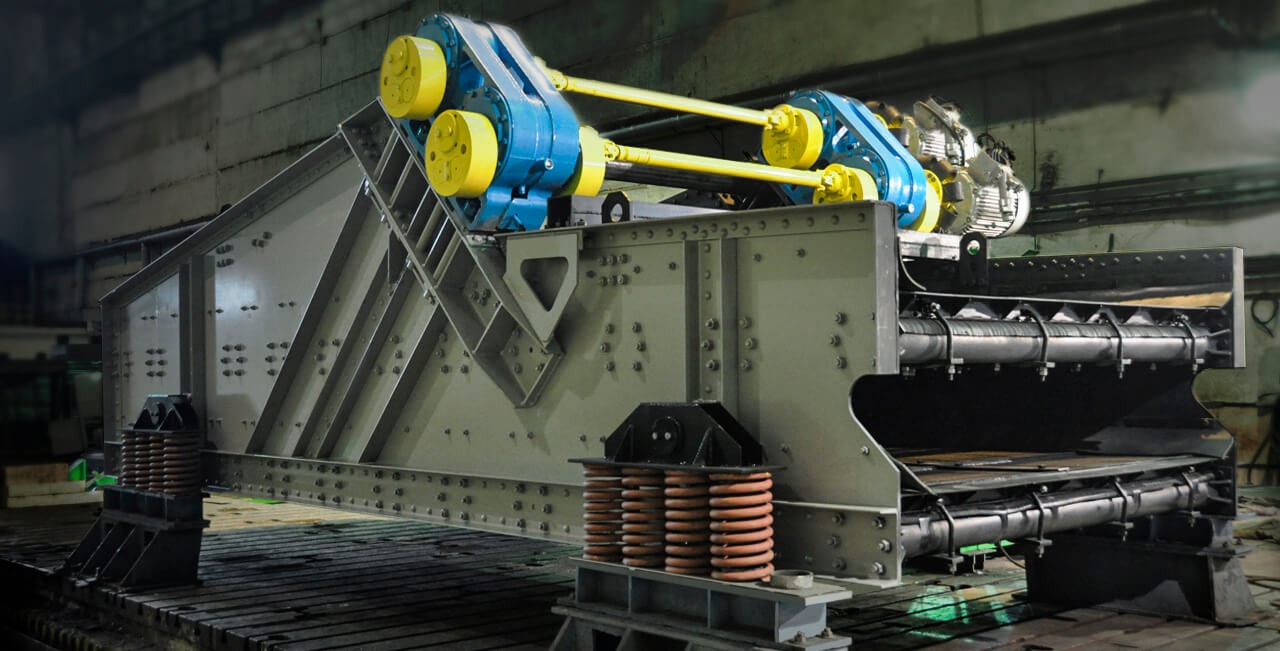

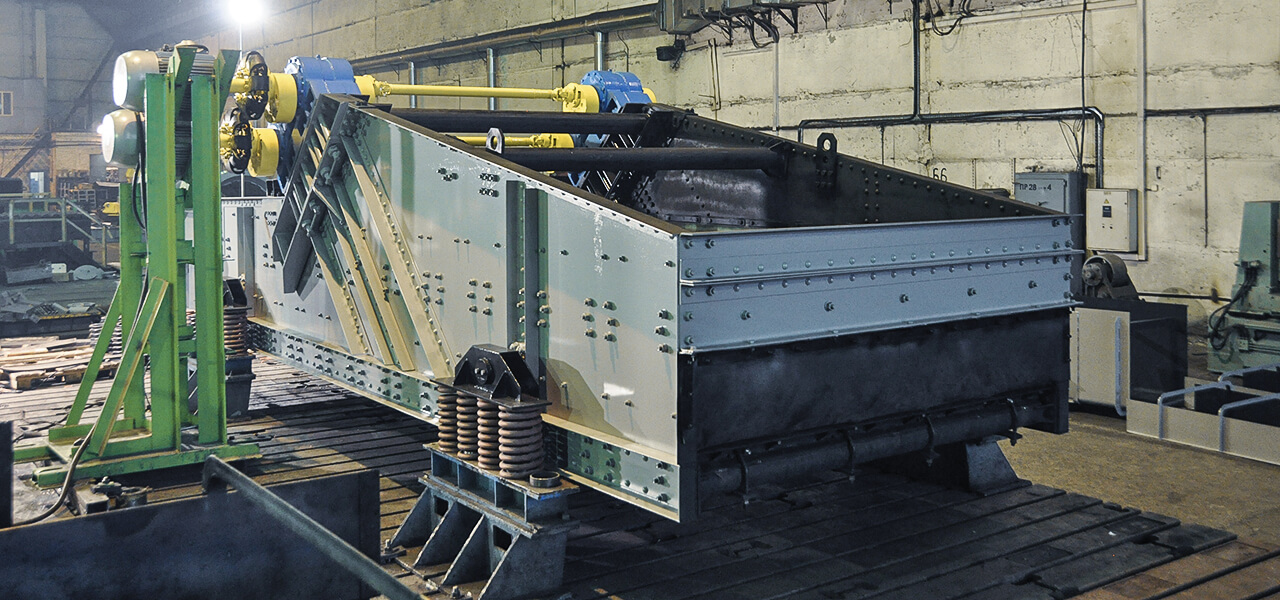

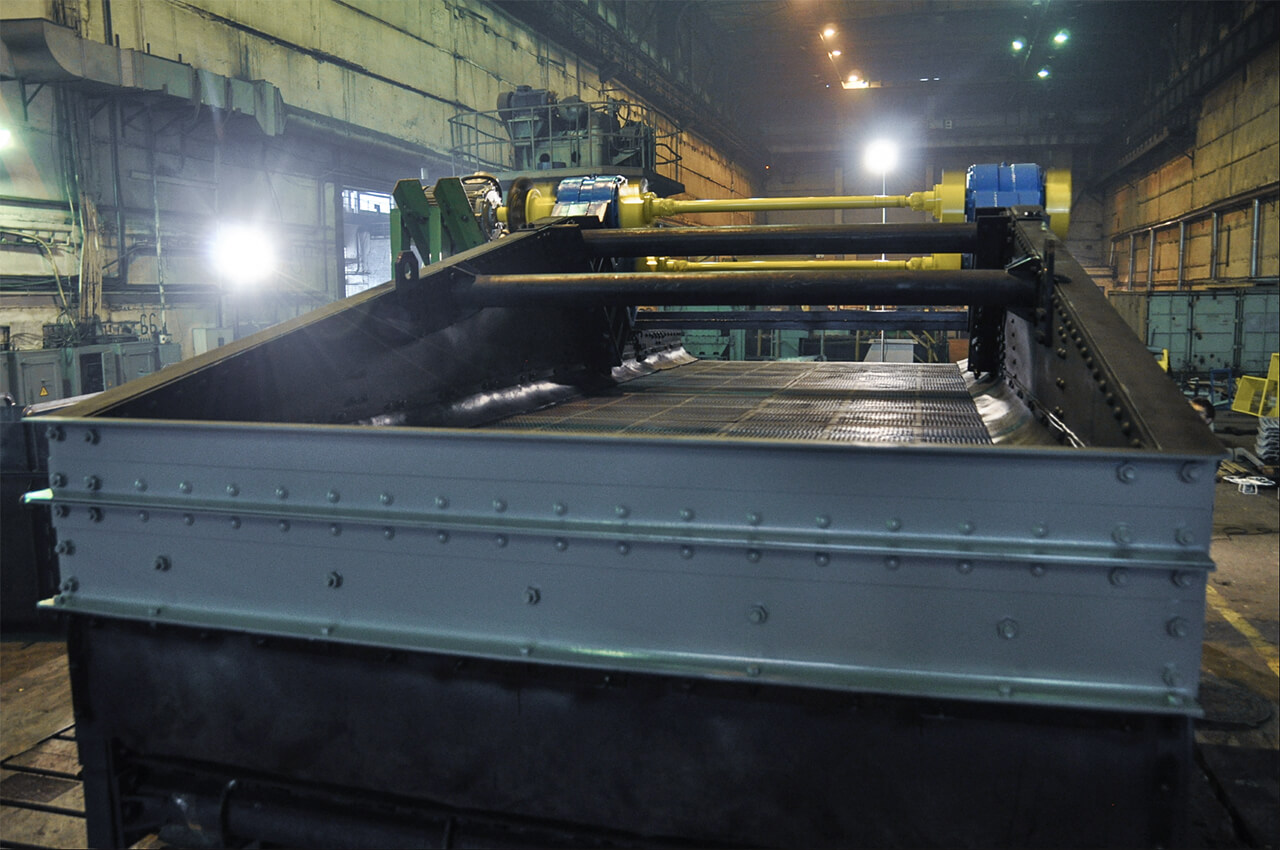

Грохот инерционный самобалансный - ГИСТ-72

Назначение

Грохот инерционный самобалансный ГИСТ-72 — предназначен для разделения по крупности сыпучих материалов с объемной массой насыпного груза до 2,8 т/м3 на операциях:

  • сухое грохочение (с поверхностной влагой материала не более 5% и температурой не более 120°С, по граничной крупности разделения не менее 13 мм);
  • мокрое грохочение рядовых углей;
  • обезвоживание, обезшламливание и отмыв суспензии от продуктов их обогащения.

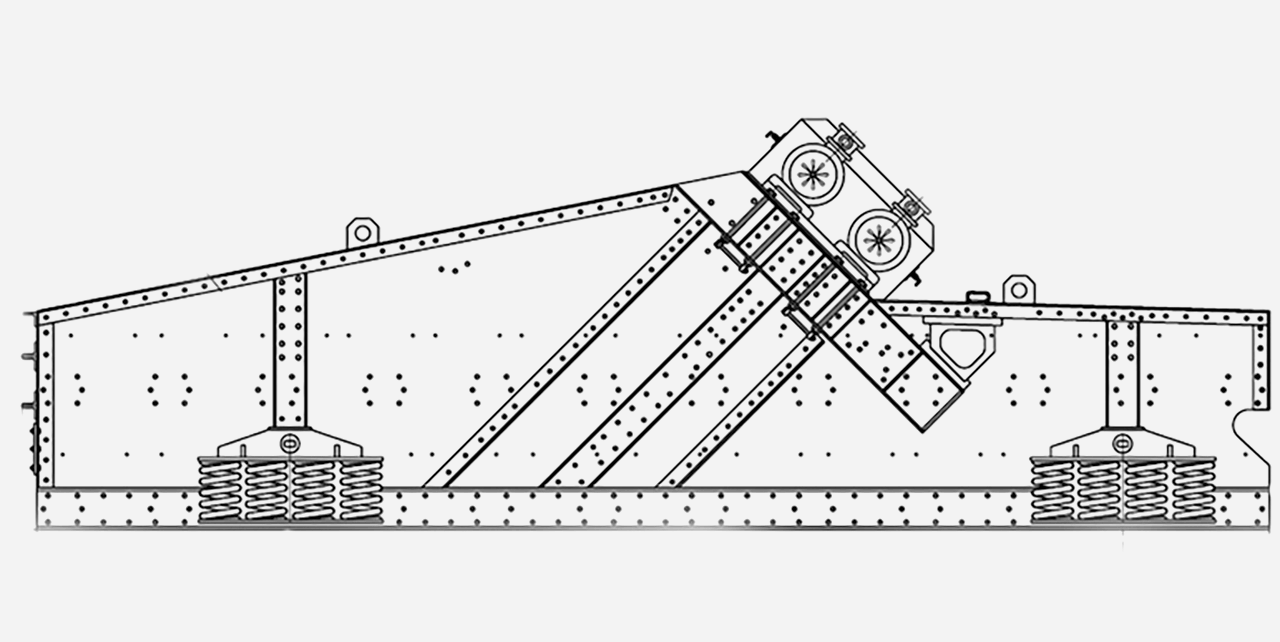

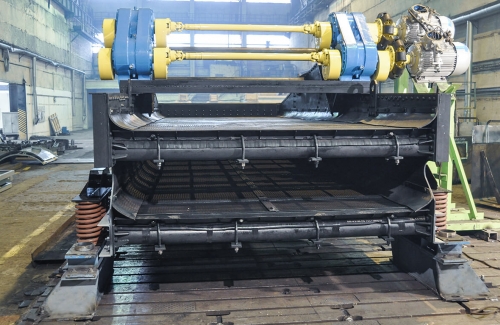

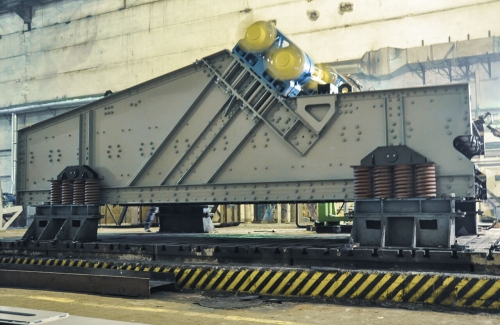

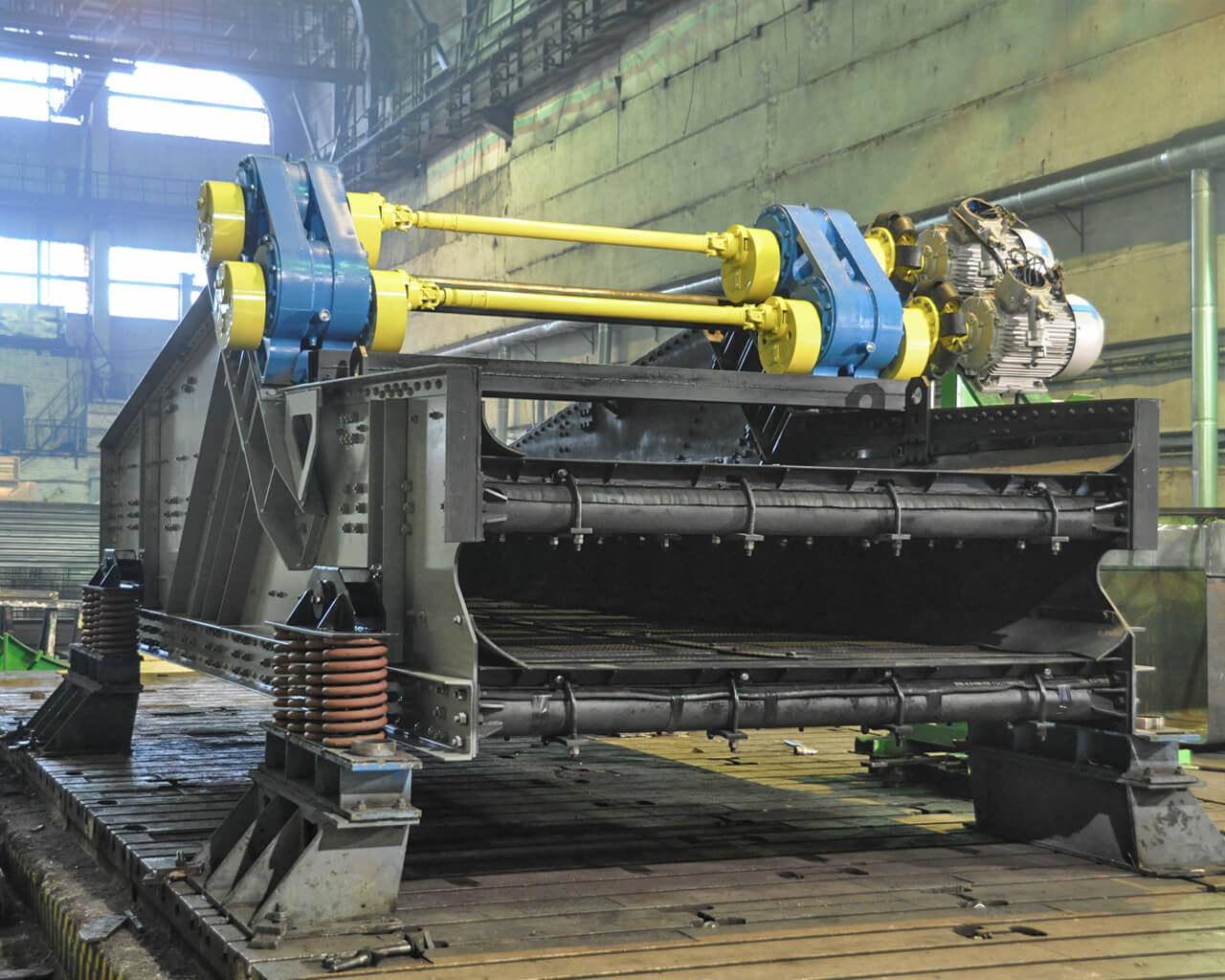

Машина изготавливается в опорном исполнении с правым или левым расположением привода. В состав оборудования для грохочения входят: короб; установка вибраторов; опоры; установки верхних и нижних сит; ограждения вращающихся частей; электродвигатели вибратора; рама для установки и крепления электродвигателей (опционально); устройство брызгальное (опционально).



Оборудование может применяться на обогатительных фабриках, шахтных сортировках и других предприятиях, перерабатывающих угли, антрациты и горючие сланцы.





Технические характеристики



Наименование параметра

Величина

Производительность, м3

зависит от типа материала и условий грохочения

Размеры просеивающих поверхностей

ширина, мм

длина, мм

2500

6500

Площадь просеивающей поверхности

верхнего яруса, м2

нижнего яруса, м2

16

16

Количество ярусов просеивающих поверхностей

2

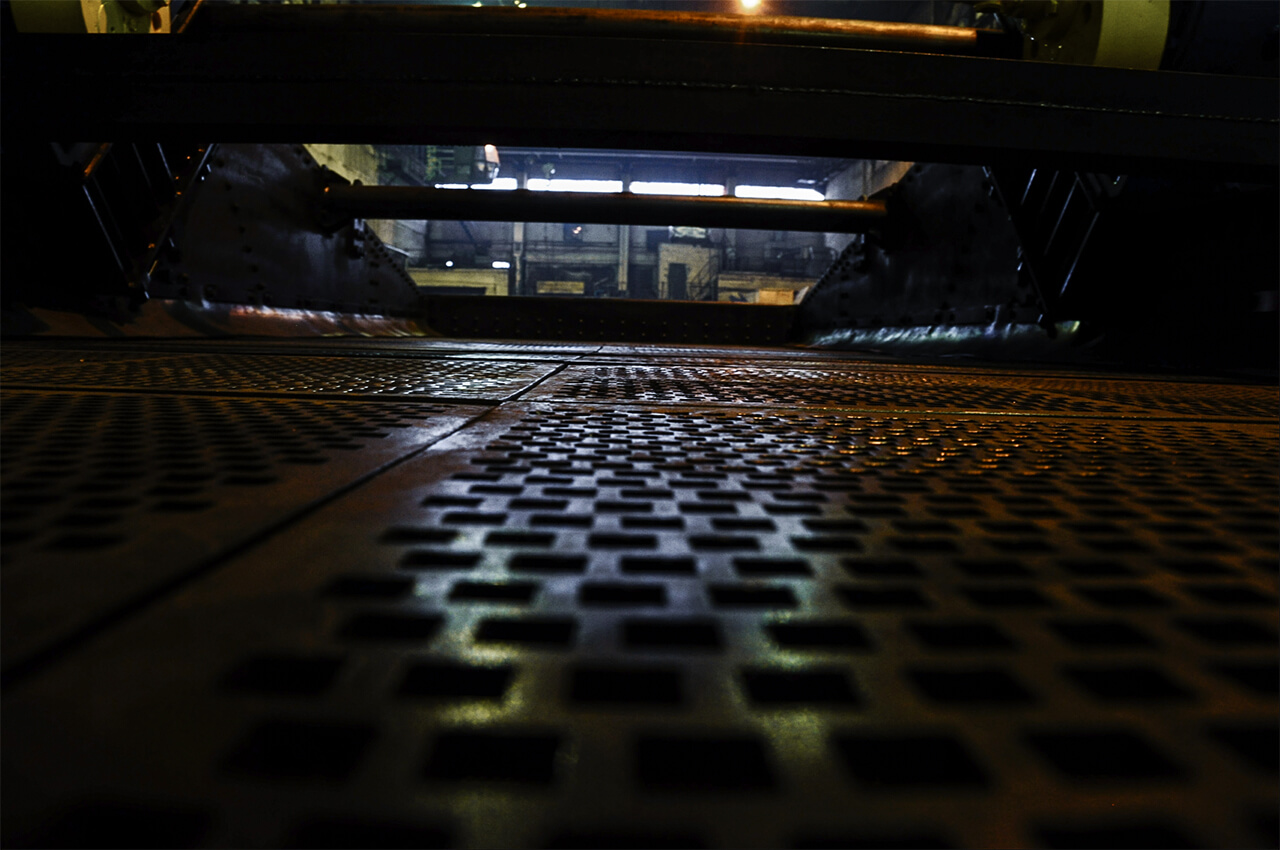

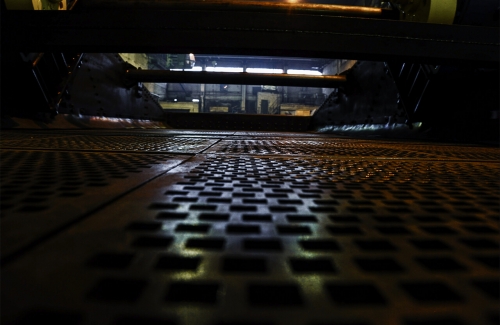

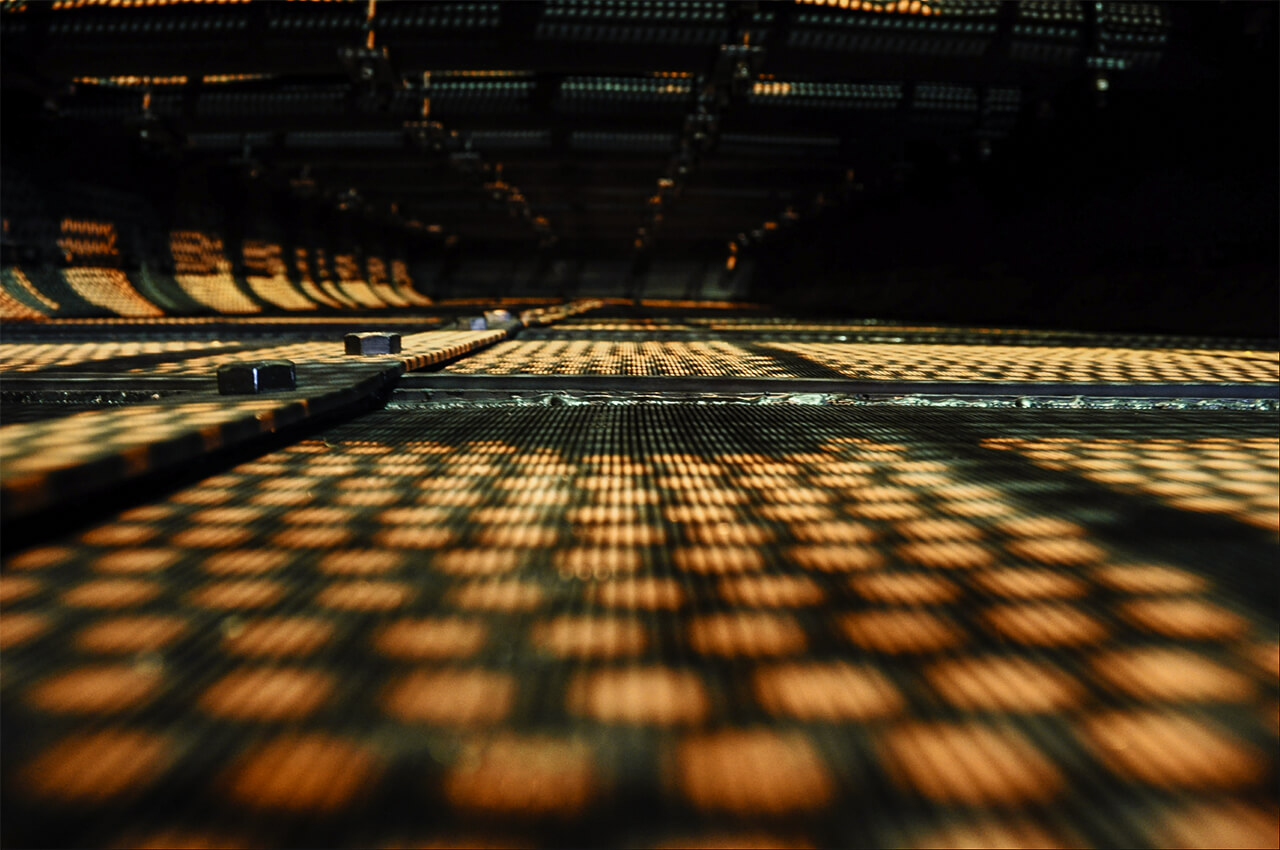

Типы сменных просеивающих поверхностей

  • проволочные сетки

  • стальные штампованные сита

  • шпальтовые сита

  • простые и фасонные колосники

  • резиновые и полиуретановые панели различных типоразмеров и способов крепления

размеры отверстий определяются заказчиком

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

6810

3760

2390

Масса колеблющейся части грохота, кг

7200

Кинематические параметры

частота собственных колебаний грохот, не более, С-1

12,25

амплитуда колебаний , мм

4,5...7,5

Эксплуатационные показатели

Максимально допустимый угол продольного наклона короба, °

25

Крупность кусков питания при грохочении материалов с объемной массой насыпного груза

до 1,4 т/м3, не более, мм

300x300x600

свыше 1,4 т/м3,не более, мм

120

Исполнение

опорное
