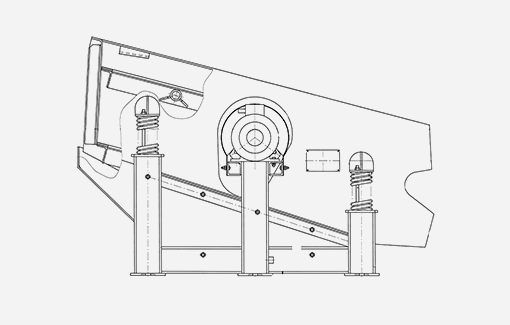

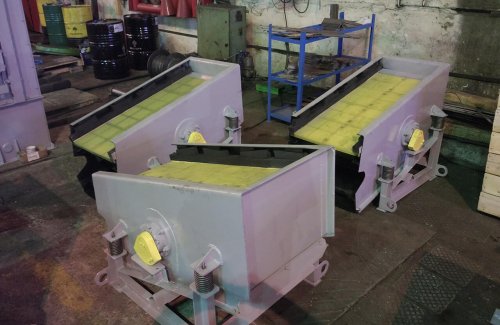

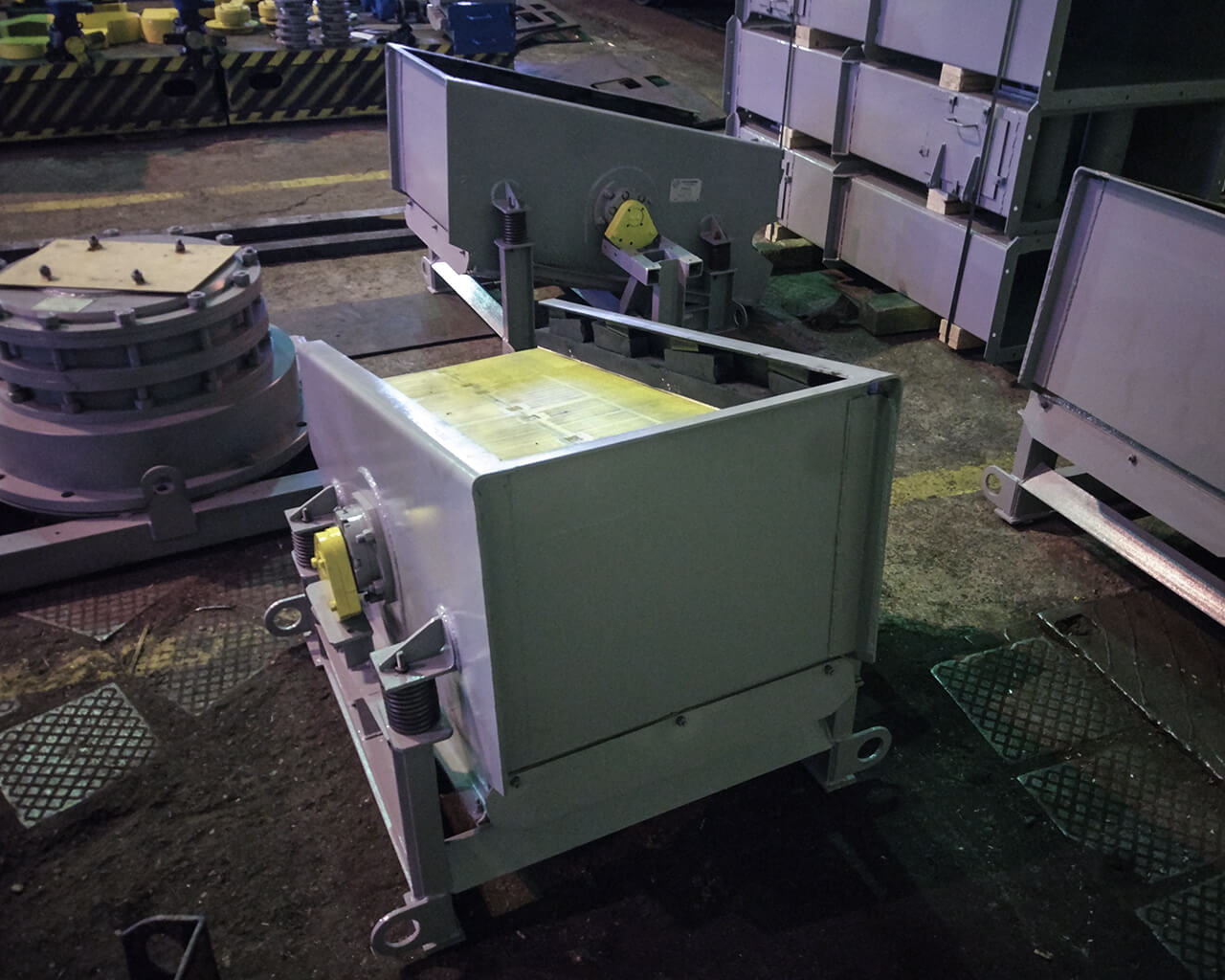

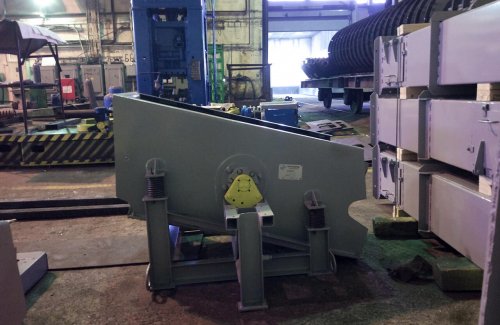

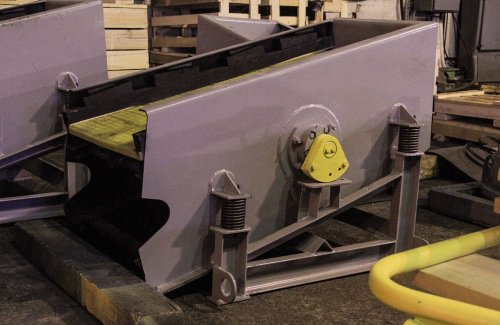

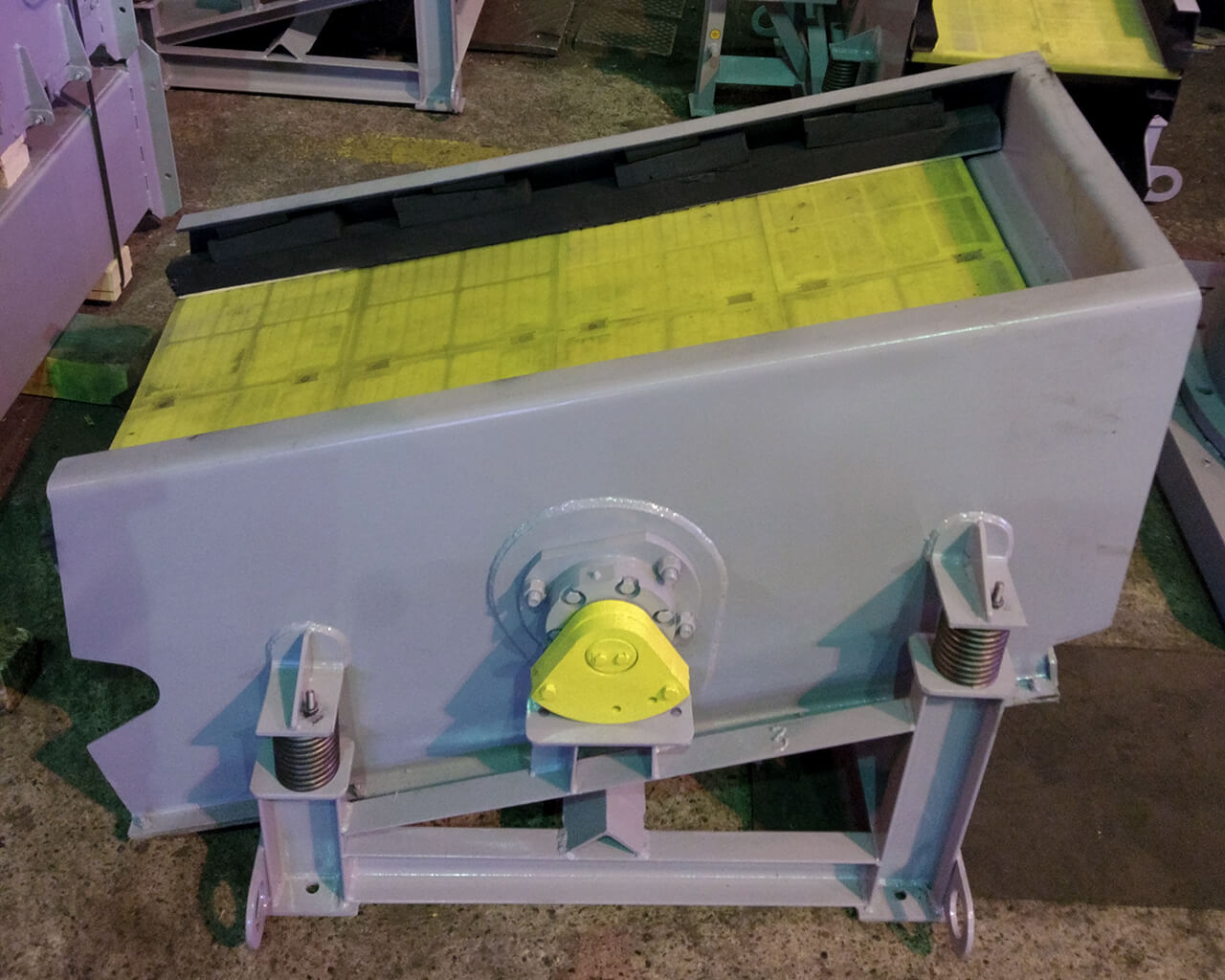

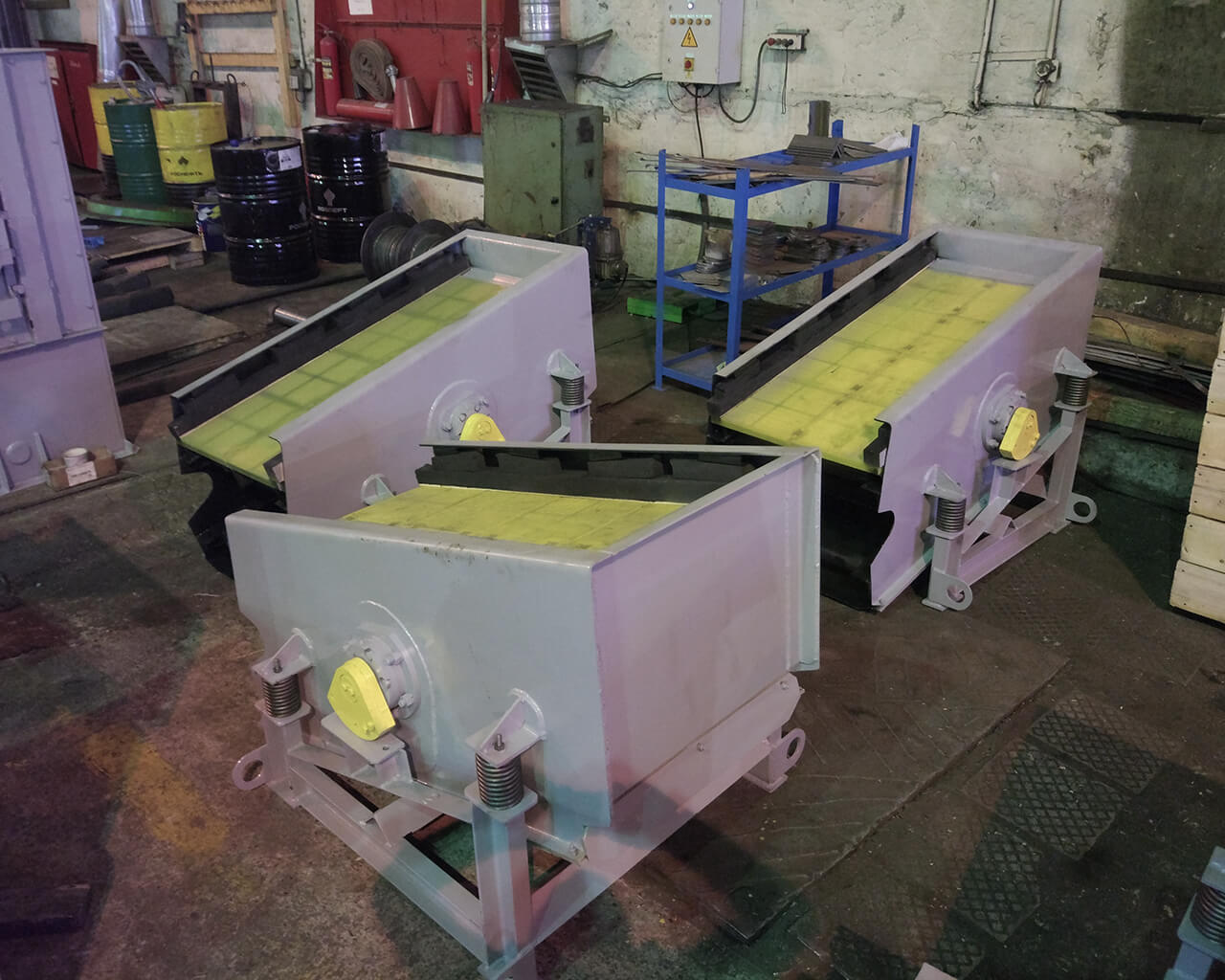

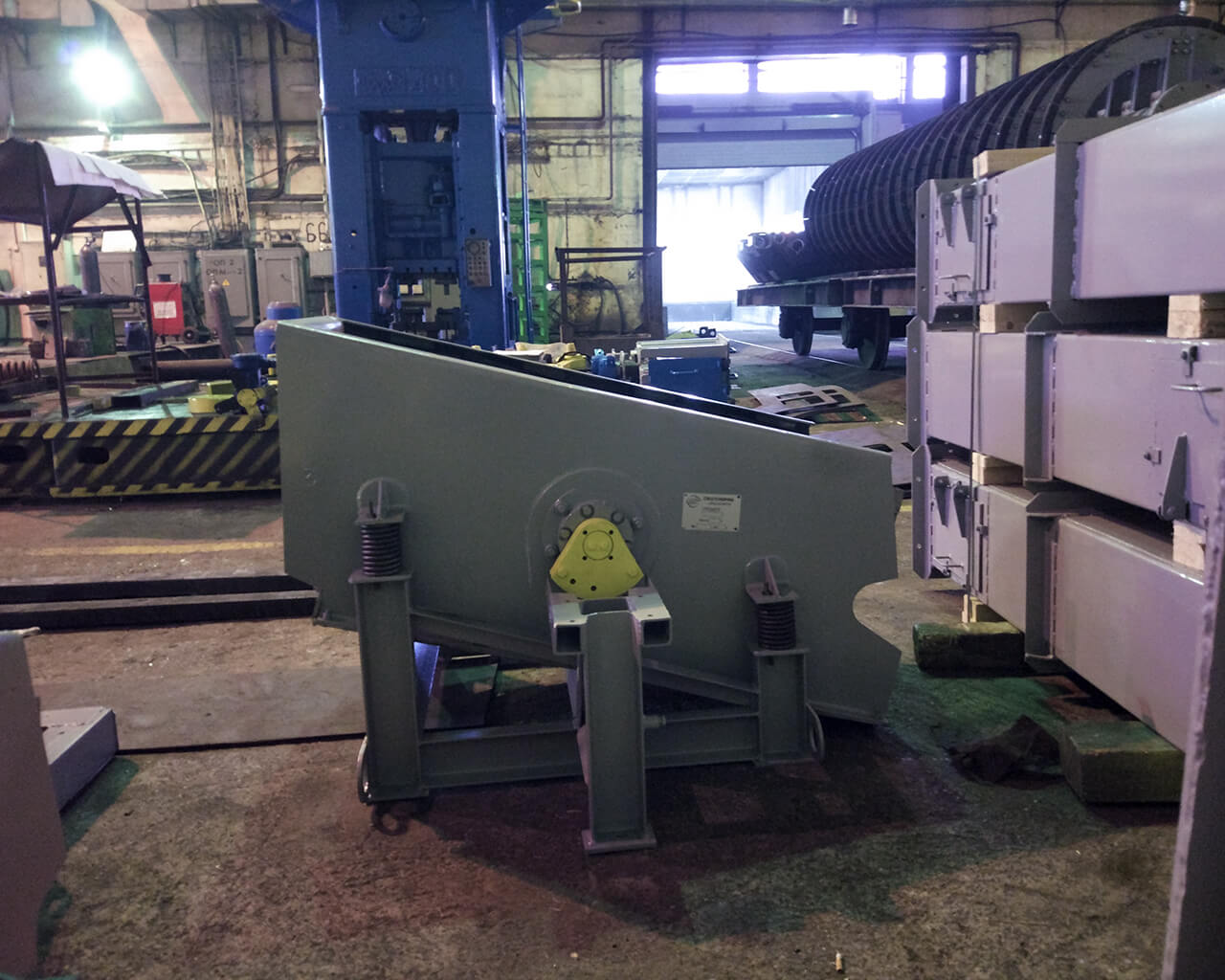

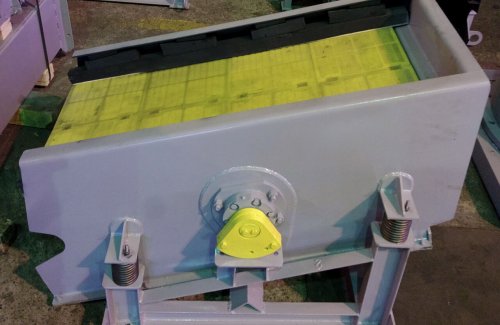

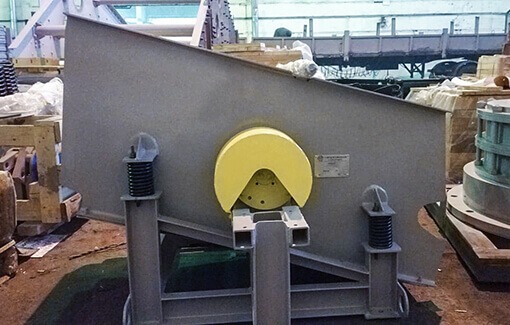

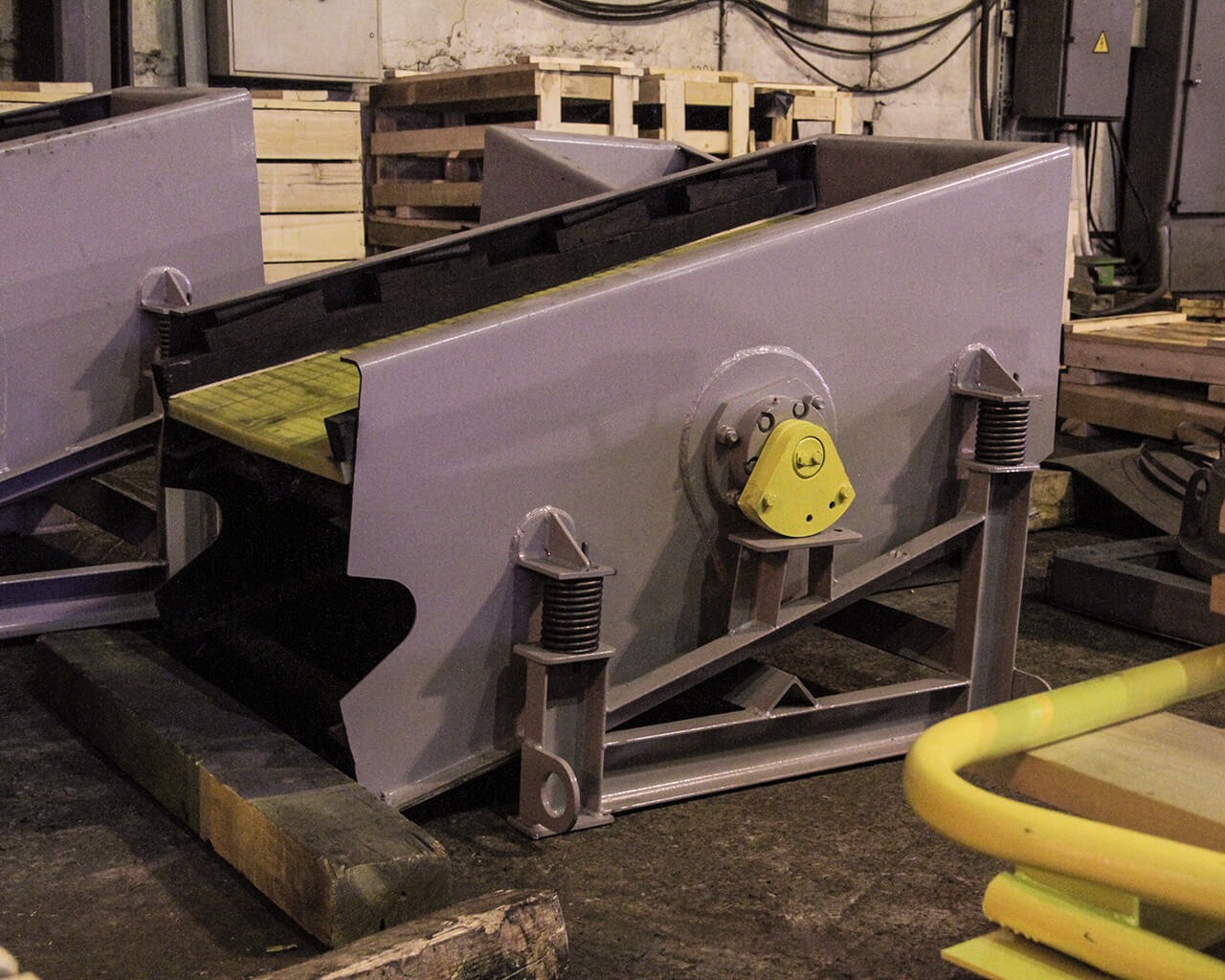

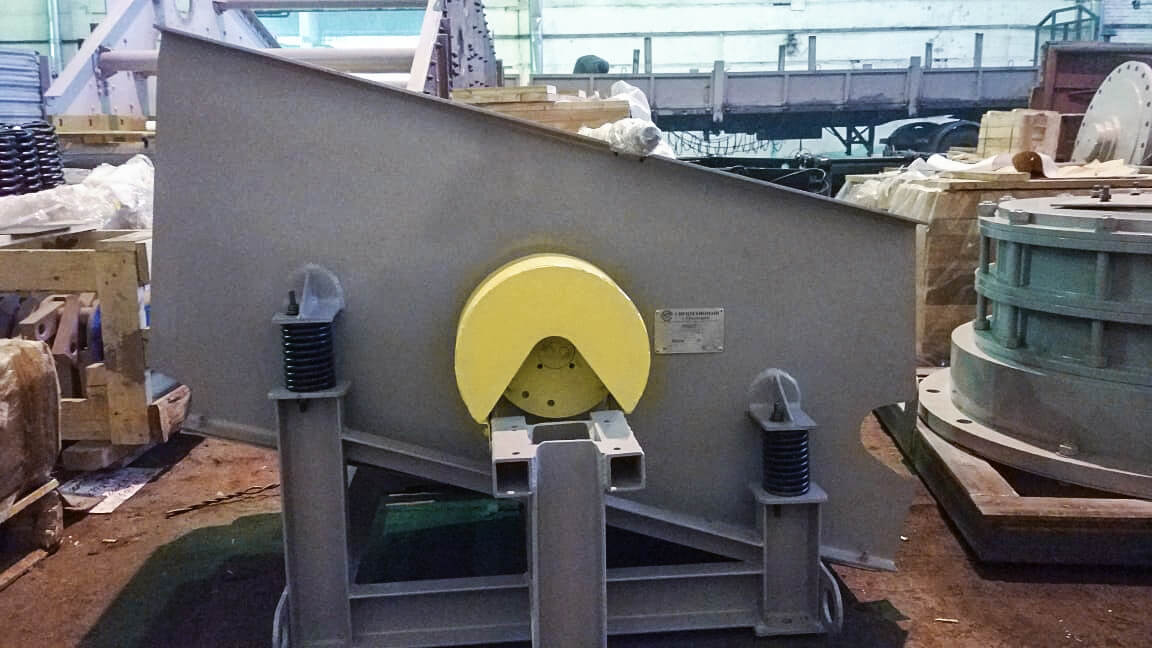

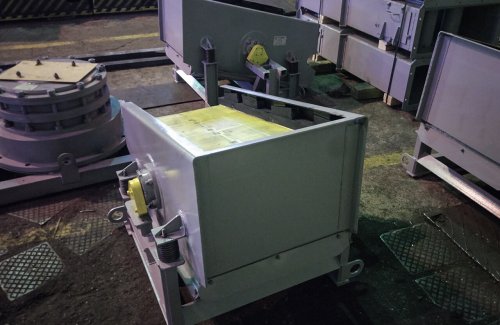

Грохот инерционный тяжелого типа - ГИТ-0,63

Назначение

Грохот инерционный ГИТ-0,63 предназначен для сухого разделения по крупности проб угля, а также других материалов с объемной массой насыпного груза не более 2,5 т/м3.



Оборудование изготавливается в опорном исполнении с приводом через гибкую муфту, с углом наклона просеивающей поверхности 15°, для условий УХЛ4 по ГОСТ 15150-69.





Изготовитель поставляет грохот с вибратором, настроенным на работу с минимальной амплитудой колебаний.



Технические характеристики

Наименование параметра

Величина

Удельная производительность по исходному продукту:

При грохочении угля по граничной крупности 3 мм, т/(ч·м2), не более

При грохочении угля по граничной крупности 5 мм, т/(ч·м2), не более



2

40

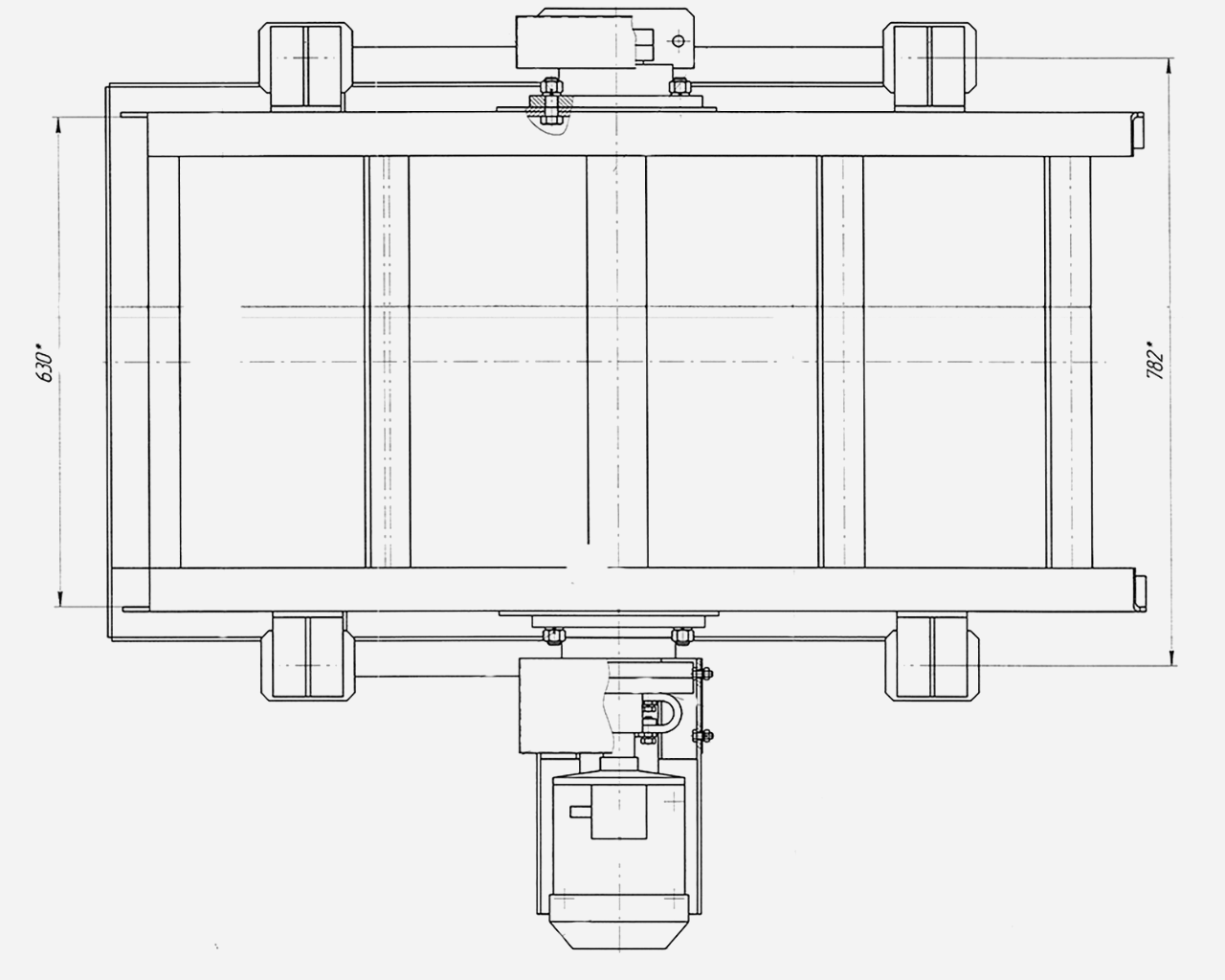

Размер просеивающей поверхности

ширина, мм

длина, мм

630

1260

Площадь одного яруса просеивающей поверхности, м2

0,8

Полезная площадь одного яруса просеивающей поверхности, м2

0,7

Количество ярусов просеивающих поверхностей

2

Тип сменных просеивающих поверхностей

Размеры ячеек проволочных сит, мм

3x3; 6x6; 13x13; 25x25; 50x50

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

1500

1000

550

Масса колеблющейся части грохота, кг

260

Кинематические параметры

частота колебаний,  с-1

23,5

амплитуда колебаний , мм

1,5-2,5

Электродвигатель привода

мощность, кВт

2,2

число оборотов, об/мин

1420

Эксплуатационные показатели

угол наклона просеивающей поверхности, °

15

исполнение

опорное
