Грохот инерционный тяжелого типа - ГИТ-51

Назначение

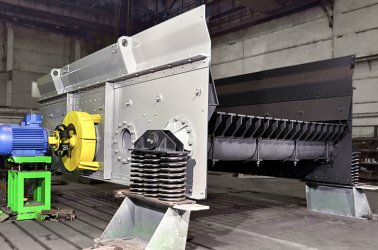

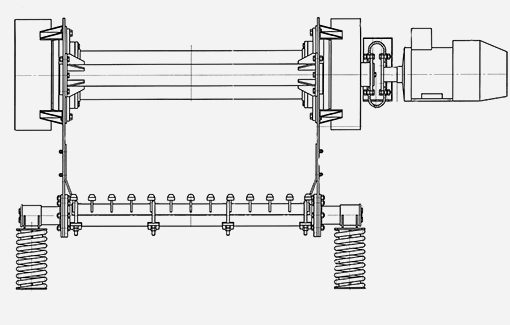

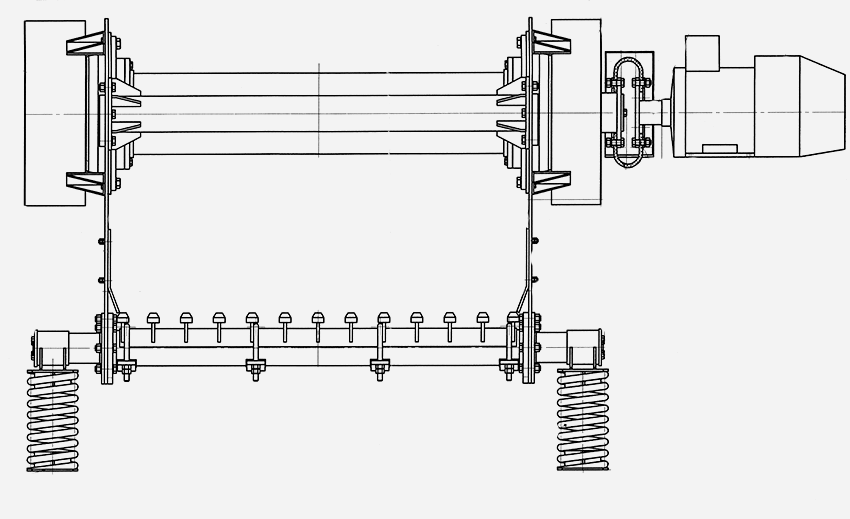

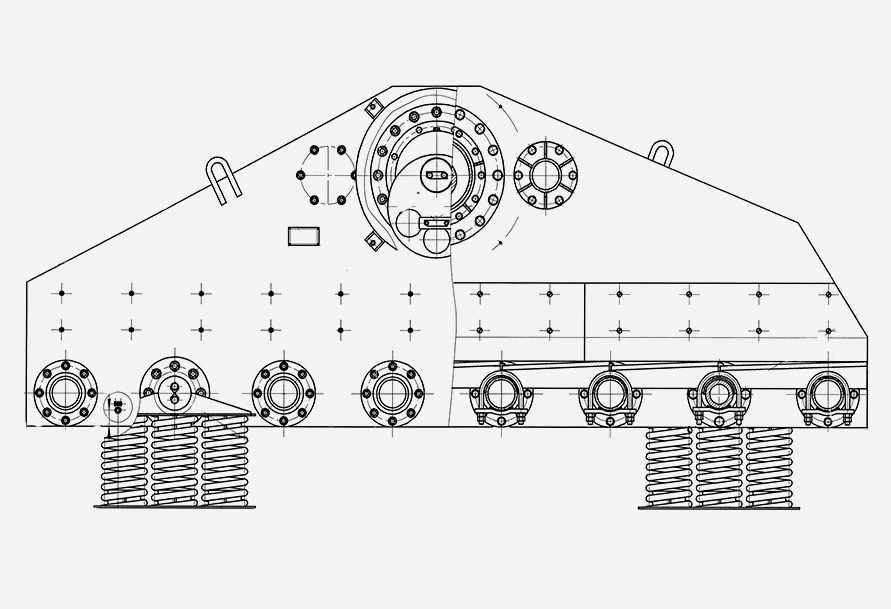

Грохот инерционный ГИТ-51 предназначен для рассортировки по крупности сыпучих материалов. Машина для грохочения изготавливается с правым или левым расположением привода и состоит из следующих составных узлов: короб, вибратор, муфта лепестковая, опоры, электродвигатель, ограждения дебалансов, установка колосниковых сит.



Технические характеристики



Наименование параметра



Величина

Производительность, м3

зависит от  материала условий грохочения

Размер просеивающей поверхности

ширина, мм

длина, мм

1750

3860

Количество ярусов просеивающих поверхностей

1

Площадь просеивающей поверхности, м2

6,75

Полезная площадь просеивающей поверхности, м2

2,1

Типы просеивающих поверхностей

колосниковые решетки, размер щели в мм

100

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

3860

2400

1500

Масса колеблющейся части грохота с учетом просеивающих поверхностей, кг

4200

Кинематические параметры

частота собственных колебаний грохот, не более, С-1

16,15

амплитуда колебаний , мм

3...6

Электродвигатель привода

мощность, кВт

18,5

частота вращения, об/мин

970

Эксплуатационные показатели

угол наклона короба, °

10-30

количество опор на грохоте, шт

4

количество пружин в опоре

3

Исполнение

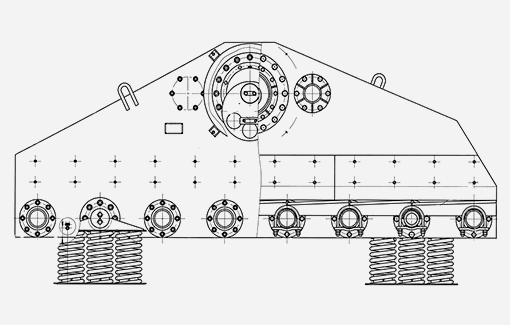

  • опорное

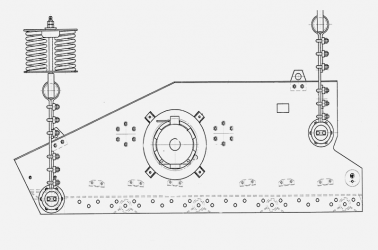

  • подвесное
