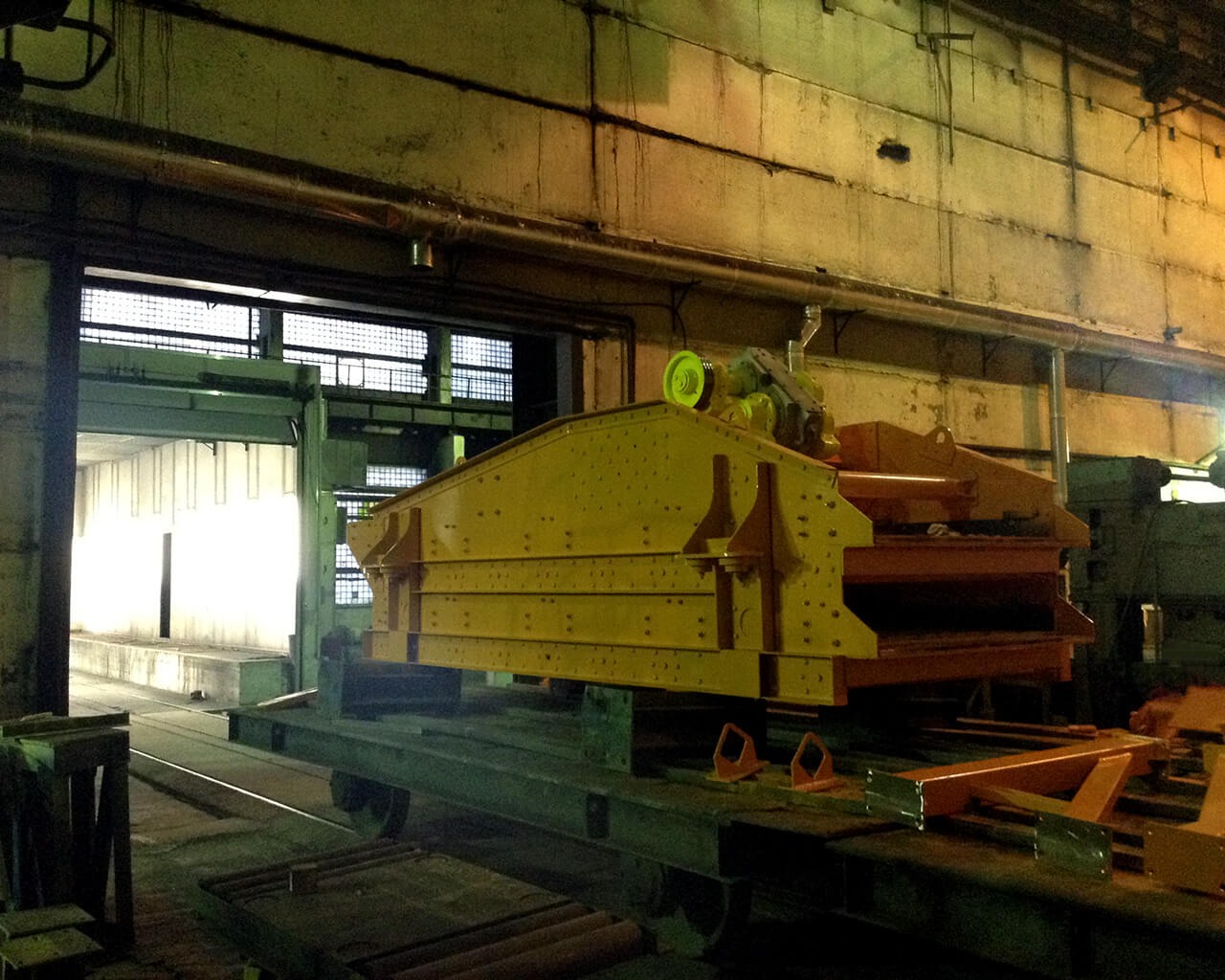

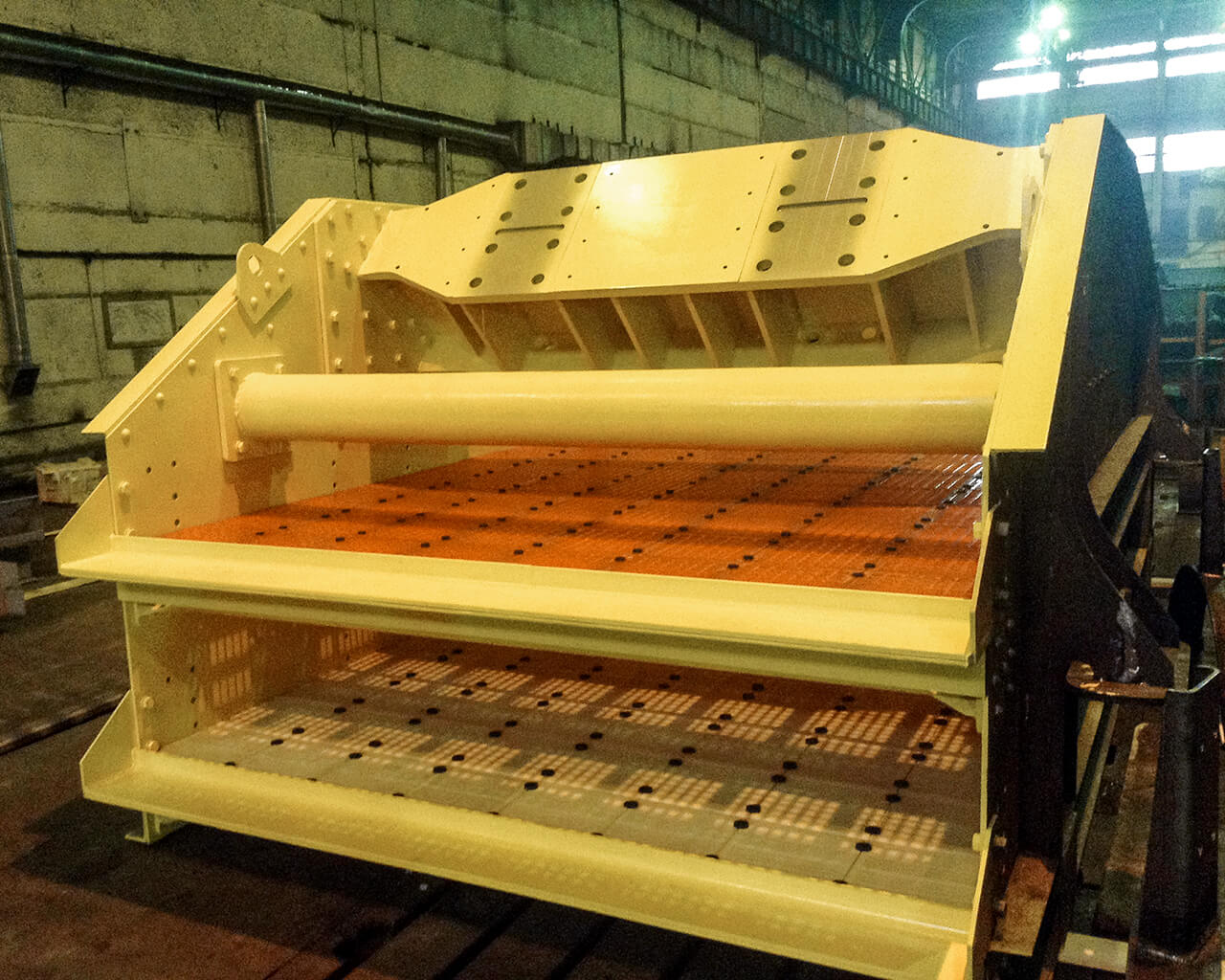

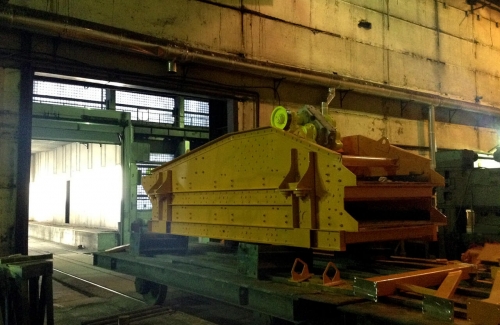

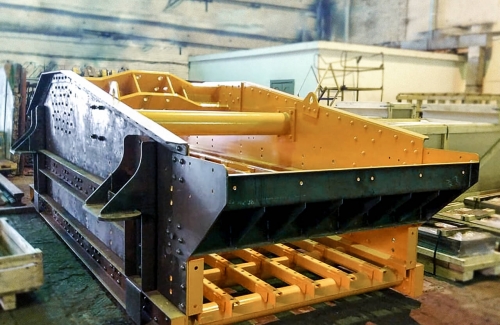

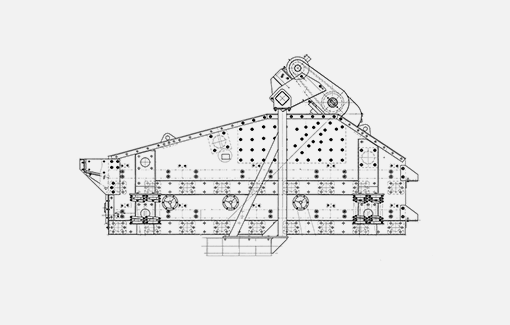

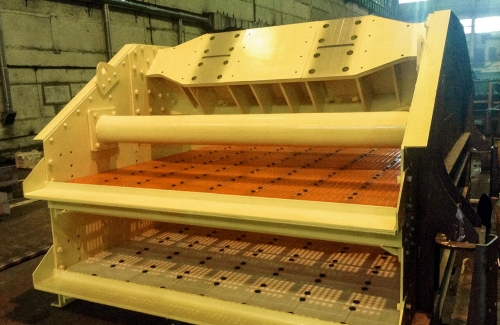

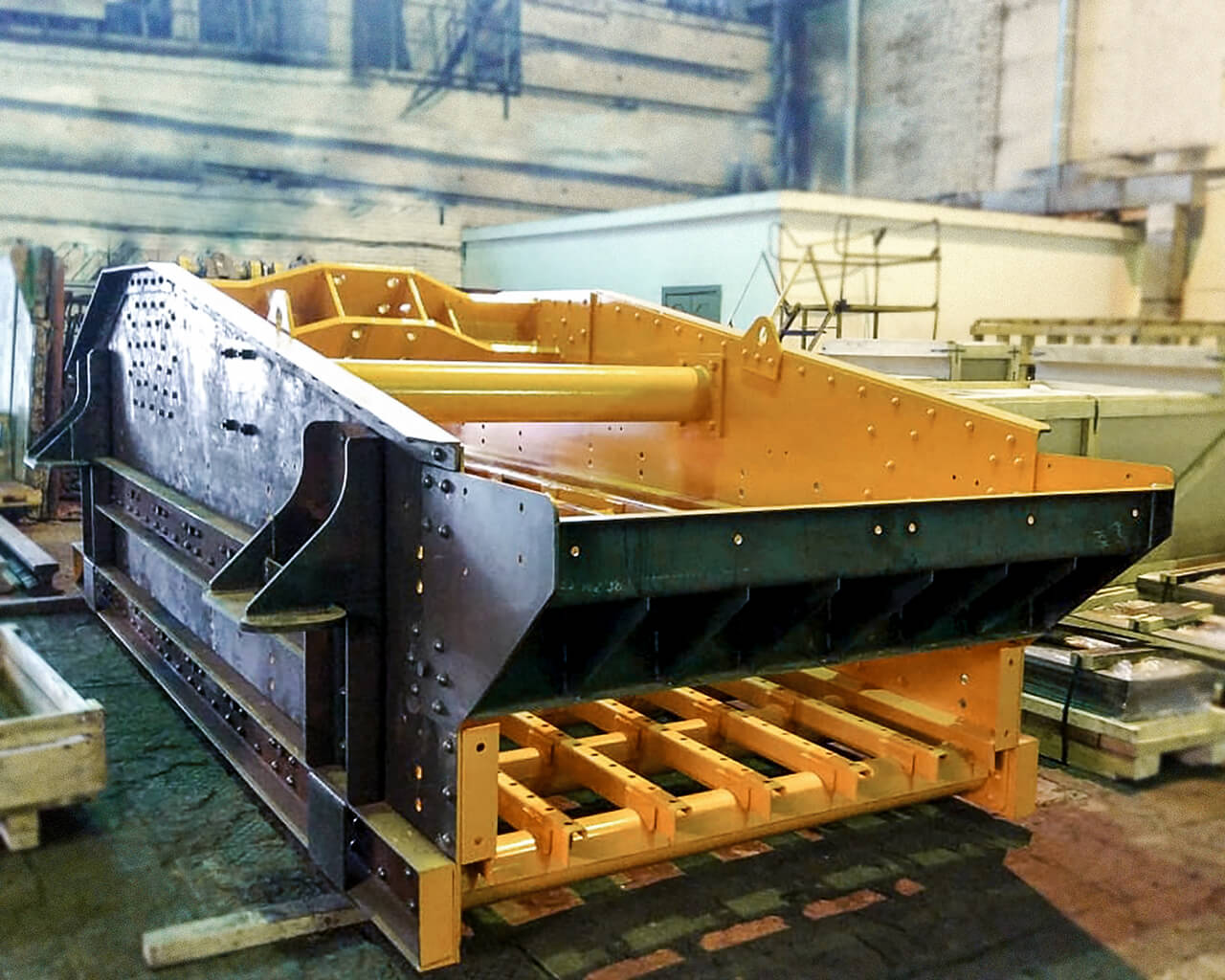

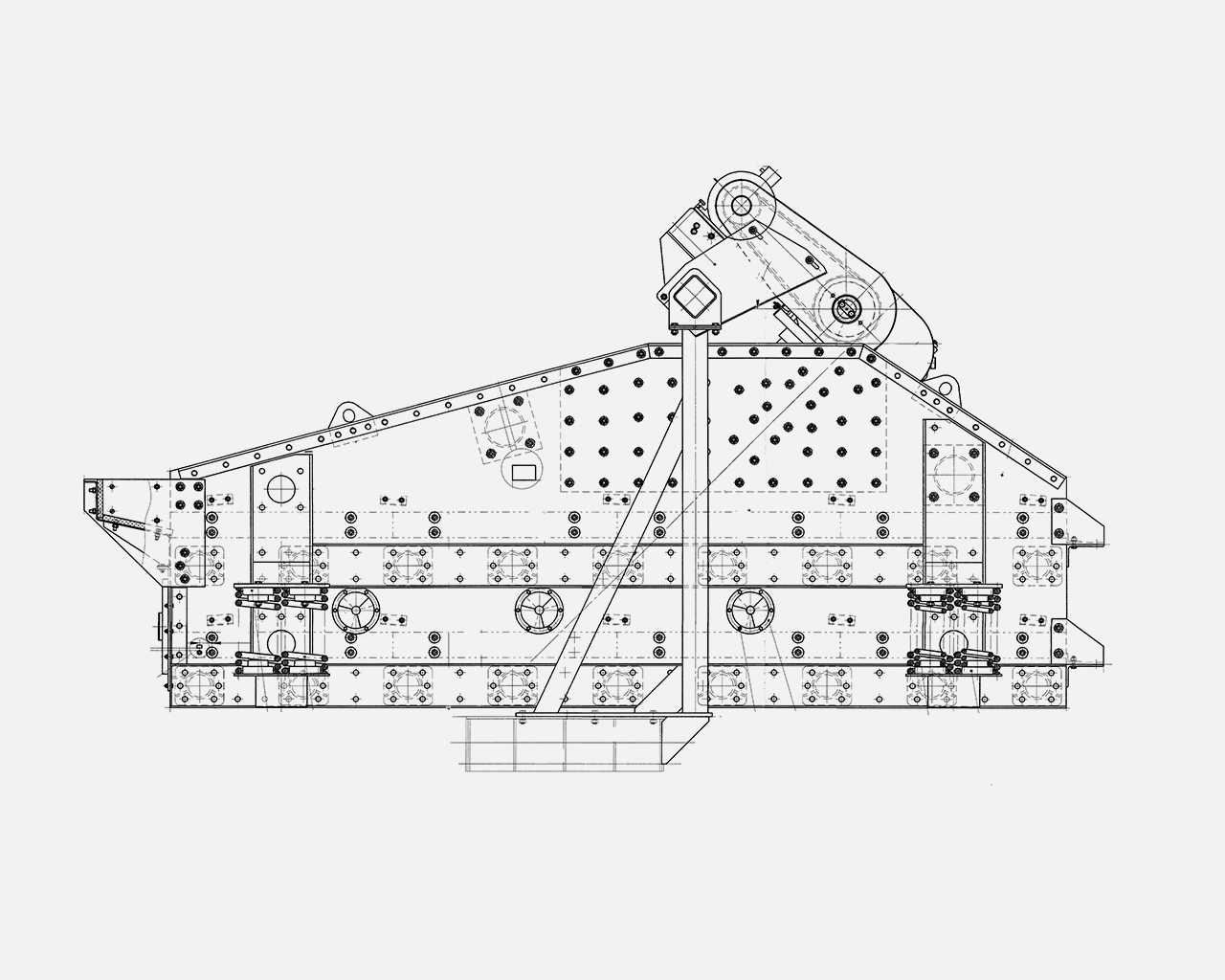

Грохот линейный - ГЛИ-72

Назначение

Грохот линейный инерционный ГЛИ-72 предназначен для разделения сыпучих материалов с объемной массой насыпного груза до 1,4 т/м3 при угле наклона просеивающей поверхности (0 - 5°) на операциях мокрого и сухого грохочения, обезвоживания, обесшламливания, а также отмывки суспензии от продуктов их обогащения.


Оборудование применяется на обогатительных фабриках угольной промышленности, на горно-обогатительных комбинатах цветной и черной металлургии, предприятий других отраслей, перерабатывающих угли, антрациты, горючие сланцы, строительные и другие материалы с крупностью кусков не более 250 мм.


В состав грохота входят: короб; пружинные опоры; вибраторный блок; привод; установка сит; ограждения вращающихся частей; оросительное устройство (опицонально).

Технические характеристики

Наименование параметра

Величина

Производительность, м3/ч

Зависит от типа материала и условий грохочения

Размер просеивающей поверхности

ширина, мм

длина, мм

2445

4880

Количество ярусов просеивающих поверхностей

2

Площадь просеивающей поверхности, м2

11,93

Типы просеивающих поверхностей

  • проволочные сетки

  • стальные штампованные сита

  • шпальтовые сита

  • простые и фасонные колосники

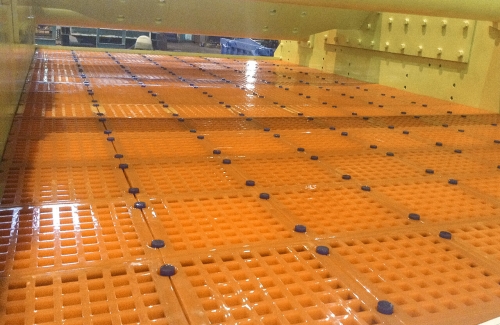

  • резиновые и полиуретановые панели различных типоразмеров и способов крепления

Определяется заказчиком

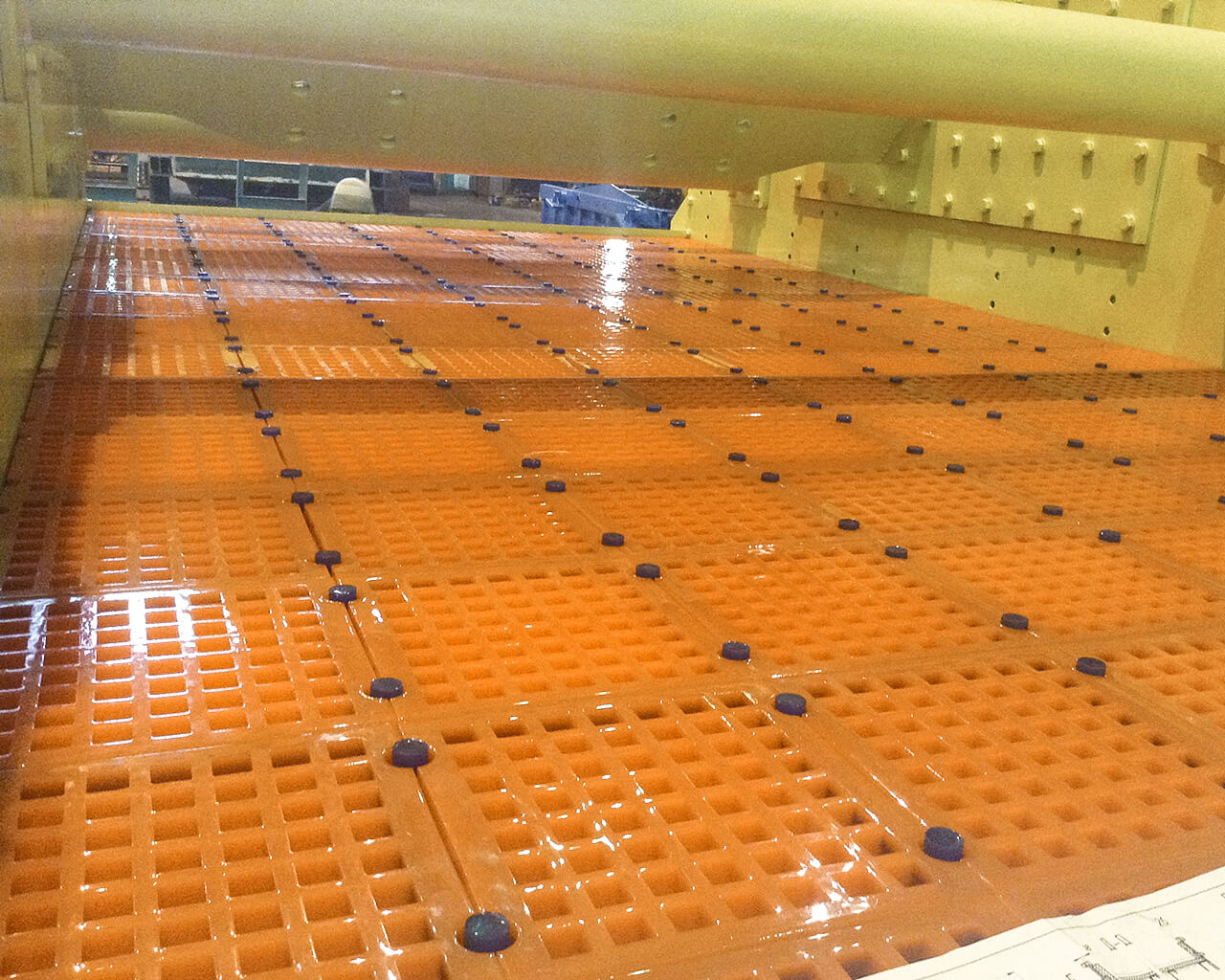

нижний ярус, полиуретанновые панели щелевого типа с размером щели, мм

1,2x18

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

5540

3170

2475

Масса грохота без электродвигателя, подмоторной рамы и настила, кг

11180

Кинематические параметры

частота собственных колебаний грохот, не более, С-1

14,16

амплитуда колебаний , мм

3-5

Электродвигатель привода

мощность, кВт

22

число оборотов, об/мин

1470

Эксплуатационные показатели

угол наклона короба, °

0-5

крупность кусков питания, не более, мм

250
