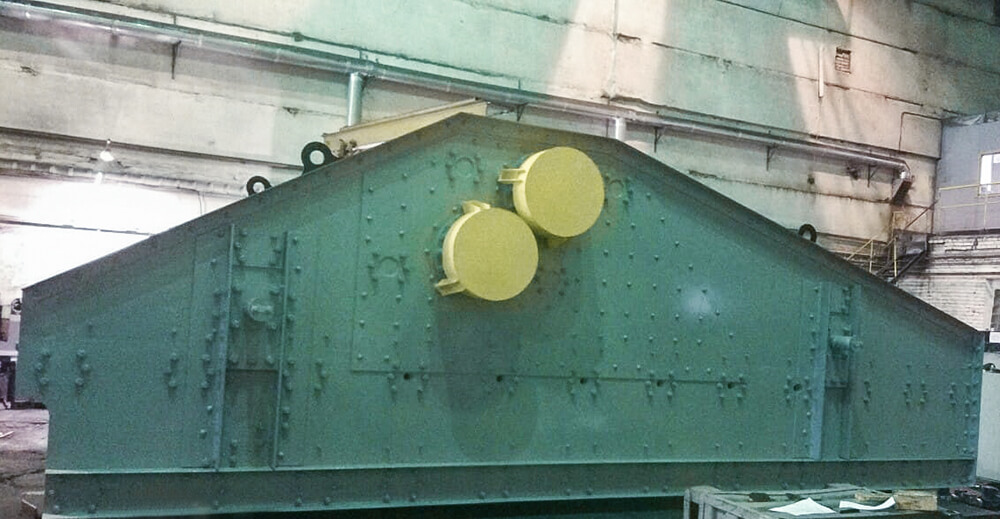

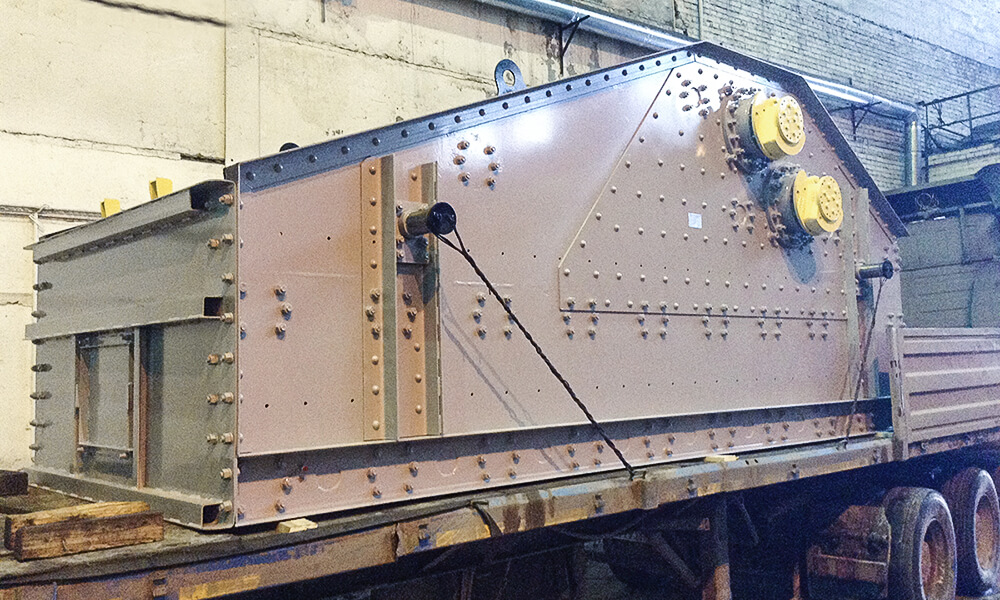

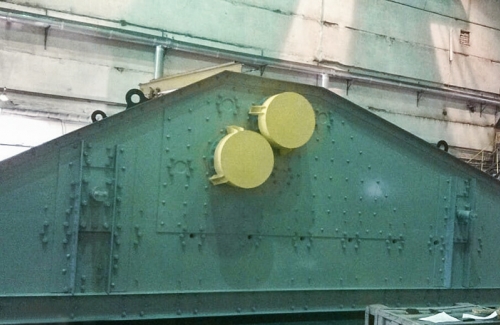

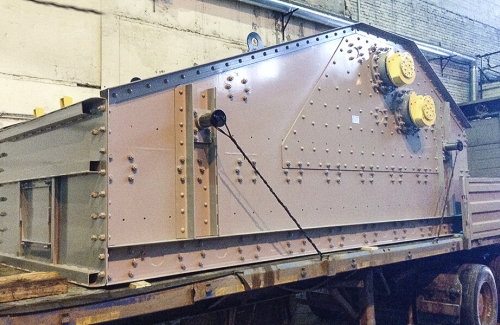

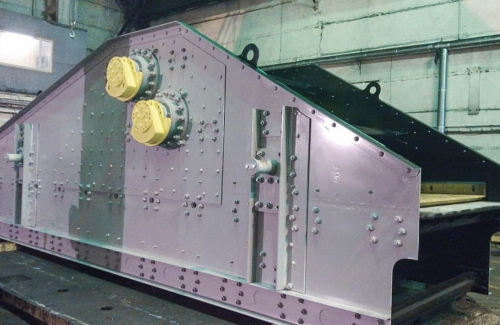

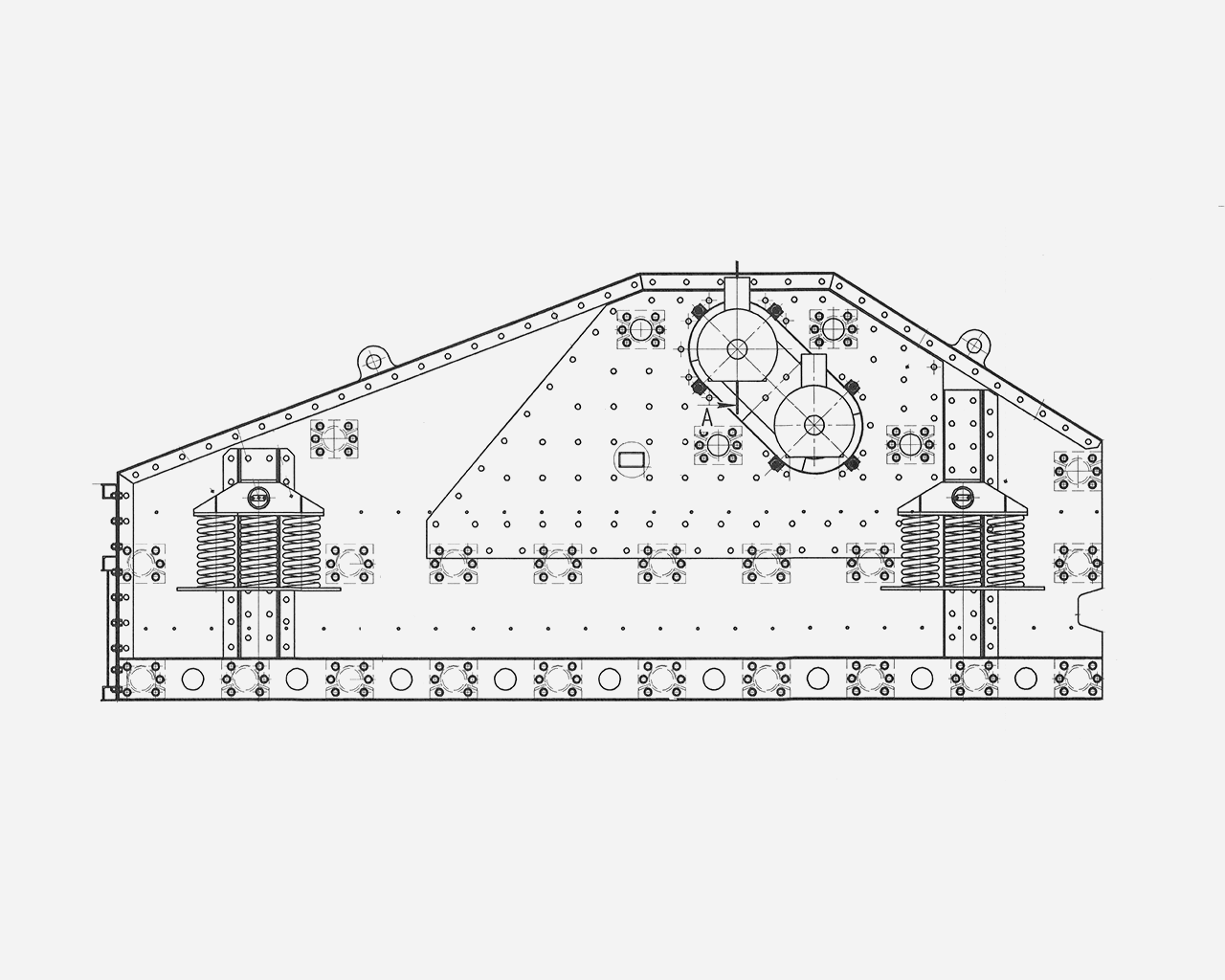

Грохот линейный инерционный - ГЛИ-62ВЧ

Назначение

Грохот вычокочастотный линейный ГЛИ-62ВЧ предназначен для разделения сыпучих материалов с объемной массой насыпного груза до 1,4 т/м3 при угле наклона просеивающей поверхности от 0 до 20° на операциях мокрого и сухого грохочения, обезвоживания, обесшламливания, а также отмывки суспензии от продуктов их обогащения.



Оборудование применяется на обогатительных фабриках угольной промышленности, на горно-обогатительных комбинатах цветной и черной металлургии, предприятий других отраслей, перерабатывающих угли, антрациты, горючие сланцы, строительные и другие материалы с круп­ностью кусков не более 300 мм.



Технические характеристики

Наименование параметра

Значение

Производительность, м3/час

Зависит от типа материала и условий грохочения

Размер просеивающей поверхности

ширина, мм

длина верхнего яруса, мм

длина нижнего него яруса, мм

2000

5530

5530

Площадь просеивающей поверхности одного яруса, м2

10,5

Полезная площадь просеивающей поверхности одного яруса, м2

10

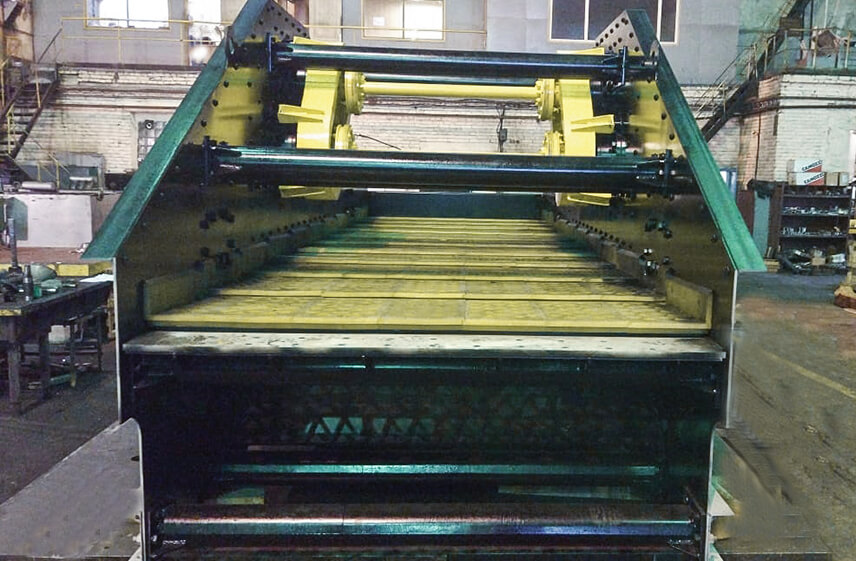

Количество ярусов просеивающих поверхностей

2

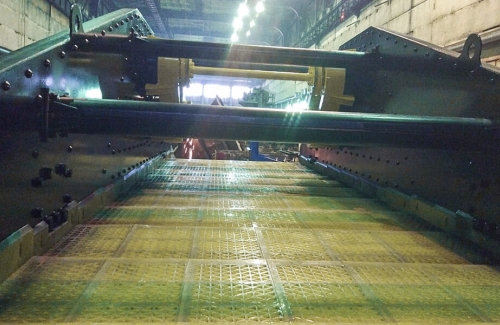

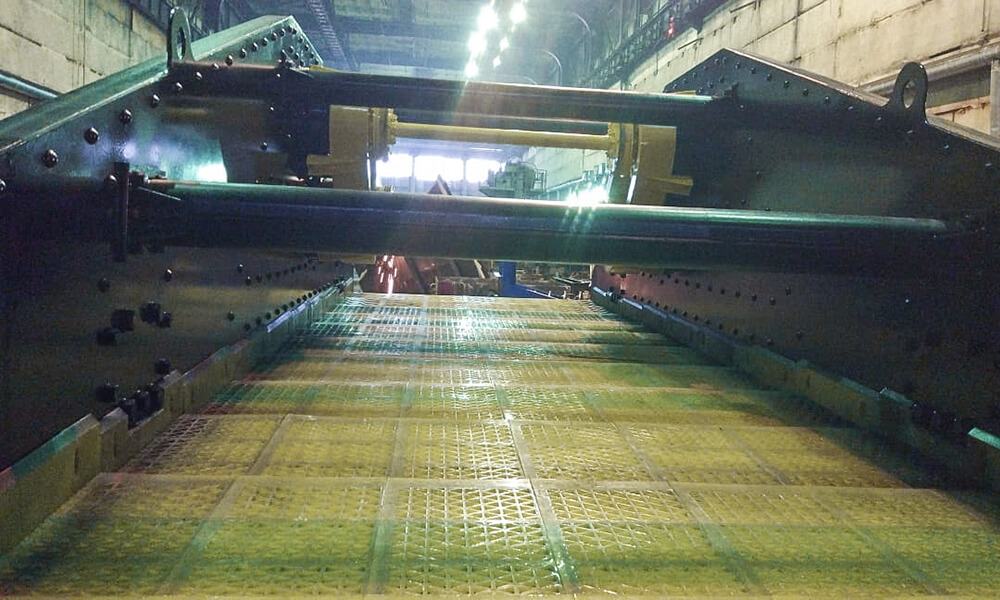

Типы сменных просеивающих поверхностей

штампованные сита

полиуретанновые панели

шпальтовые сита

по согласованию с заказчиком

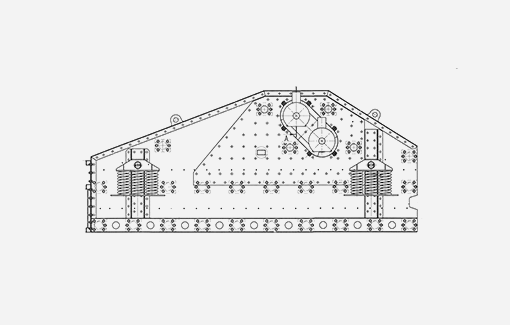

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

5625

2720

2380

Масса колеблющейся части (без сит), кг

9100

Виброхарактеристики

амплитуда колебаний короба регулируемая, мм, при 730 об/мин

амплитуда колебаний короба регулируемая, мм, при 970 об/мин

4,5-6

3,5-4,5

частота колебаний, с-1

12,2 или 16,1

размах колебаний короба, мм

7-10

Электродвигатели привода

мощность, кВт

2x15

число оборотов, об/мин

970 и 730

Эксплуатационные характеристики

угол наклона короба,°

0-20
