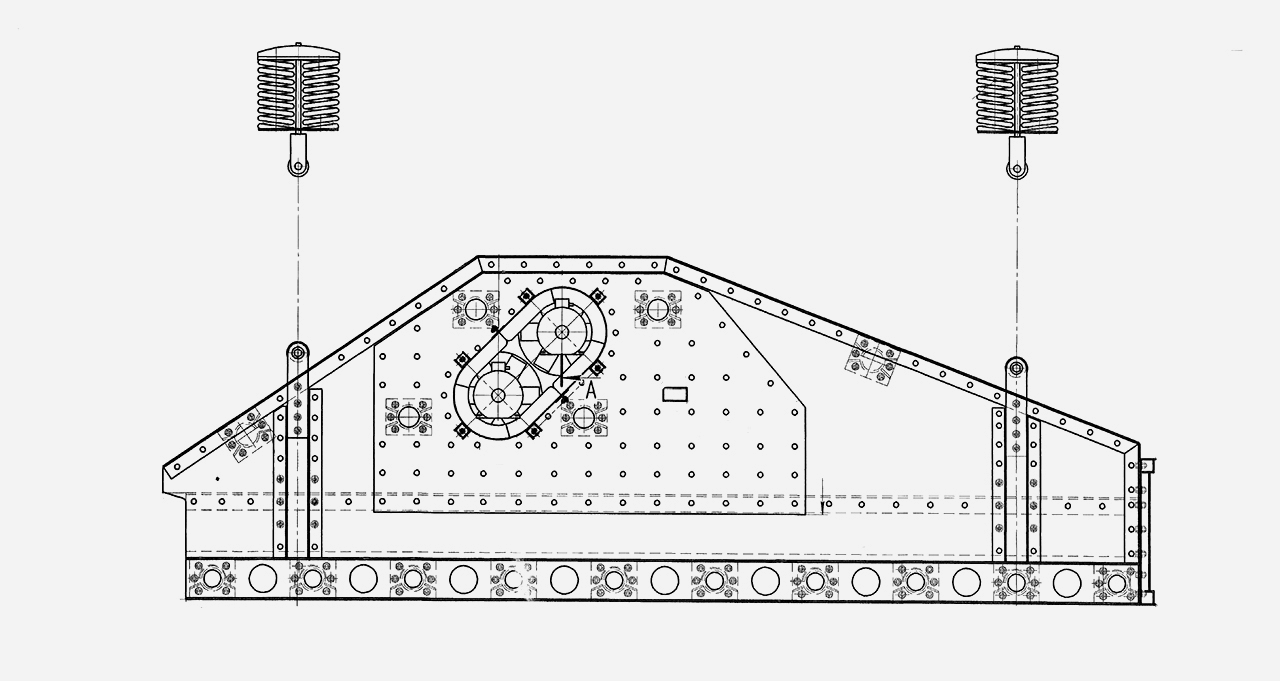

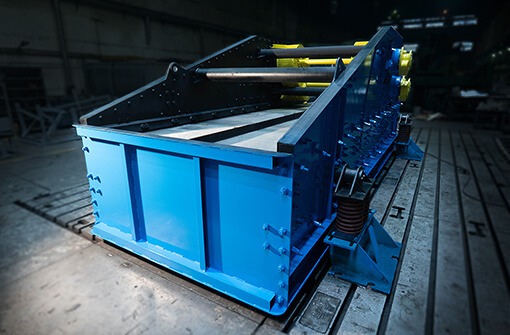

Грохот линейный инерционный - ГЛИ-52ВЧ

Назначение

Грохот высокочастотный линейный инерционный ГЛИ-52ВЧ предназначен для разделения сыпучих материалов с объемной массой насыпного груза до 1,4 т/м3 при угле наклона просеивающей поверхности (0 - 15°) на операциях мокрого и сухого грохочения, обезвоживания, обесшламливания, а также отмывки суспензии от продуктов их обогащения.



Оборудование применяется на обогатительных фабриках угольной промышленности, на горно-обогатительных комбинатах цветной и черной металлургии, предприятий других отраслей, перерабатывающих угли, антрациты, горючие сланцы, строительные и другие материалы с крупностью кусков не более 300 мм.





В состав грохота входят: короб; вибраторная установка; подвески; установка сит; ограждения вращающихся частей; электродвигатели вибраторов; оросильное устройство (опционально).



Технические характеристики

Наименование параметра

Величина

Производительность, м3/ч

Зависит от типа материала и условий грохочения

Размер просеивающей поверхности

ширина, мм

длина, мм

1800

5550

Количество ярусов просеивающих поверхностей

1

Площадь просеивающей поверхности, м2

10,5

Типы просеивающих поверхностей

  • проволочные сетки

  • стальные штампованные сита

  • шпальтовые сита

  • простые и фасонные колосники

  • резиновые и полиуретановые панели различных типоразмеров и способов крепления

Определяется заказчиком

нижний ярус, полиуретанновые панели щелевого типа с размером щели, мм

1,2x18

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

5780

2620

2000

Масса колеблющейся части грохота без сит, кг

6400

Кинематические параметры

частота собственных колебаний грохот, не более, С-1

16,1

амплитуда колебаний , мм

2,5-4

Электродвигатель привода

мощность, кВт

2х7,5

число оборотов, об/мин

970

Эксплуатационные показатели

угол наклона короба, °

0-15

крупность кусков питания, не более, мм

300

Основное исполнение грохотаподвесное
