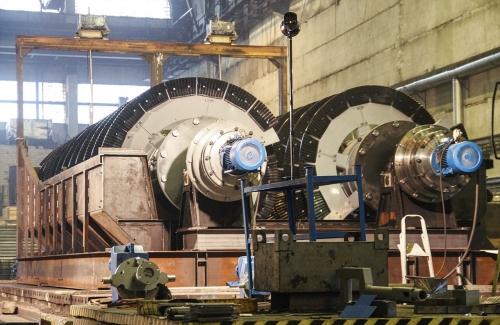

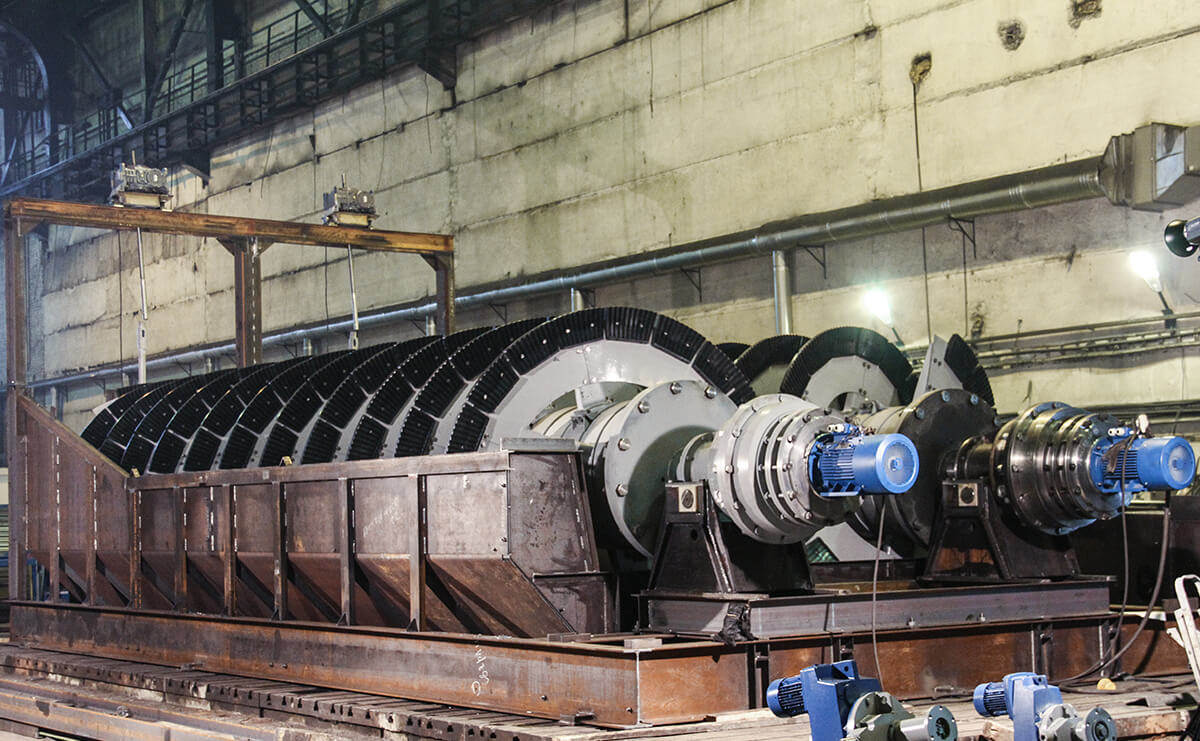

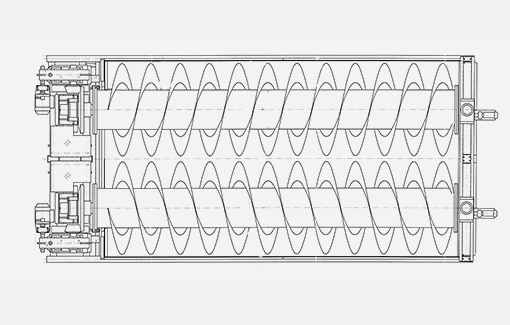

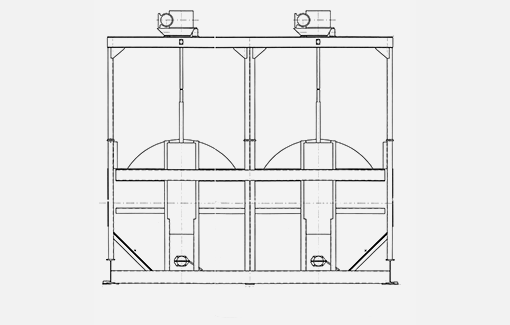

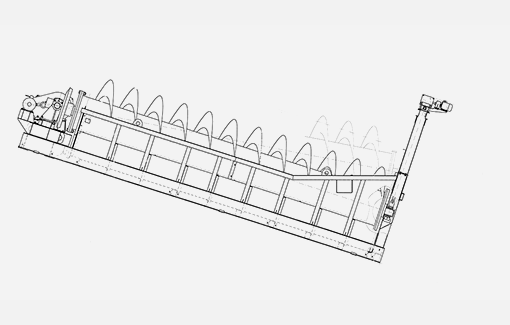

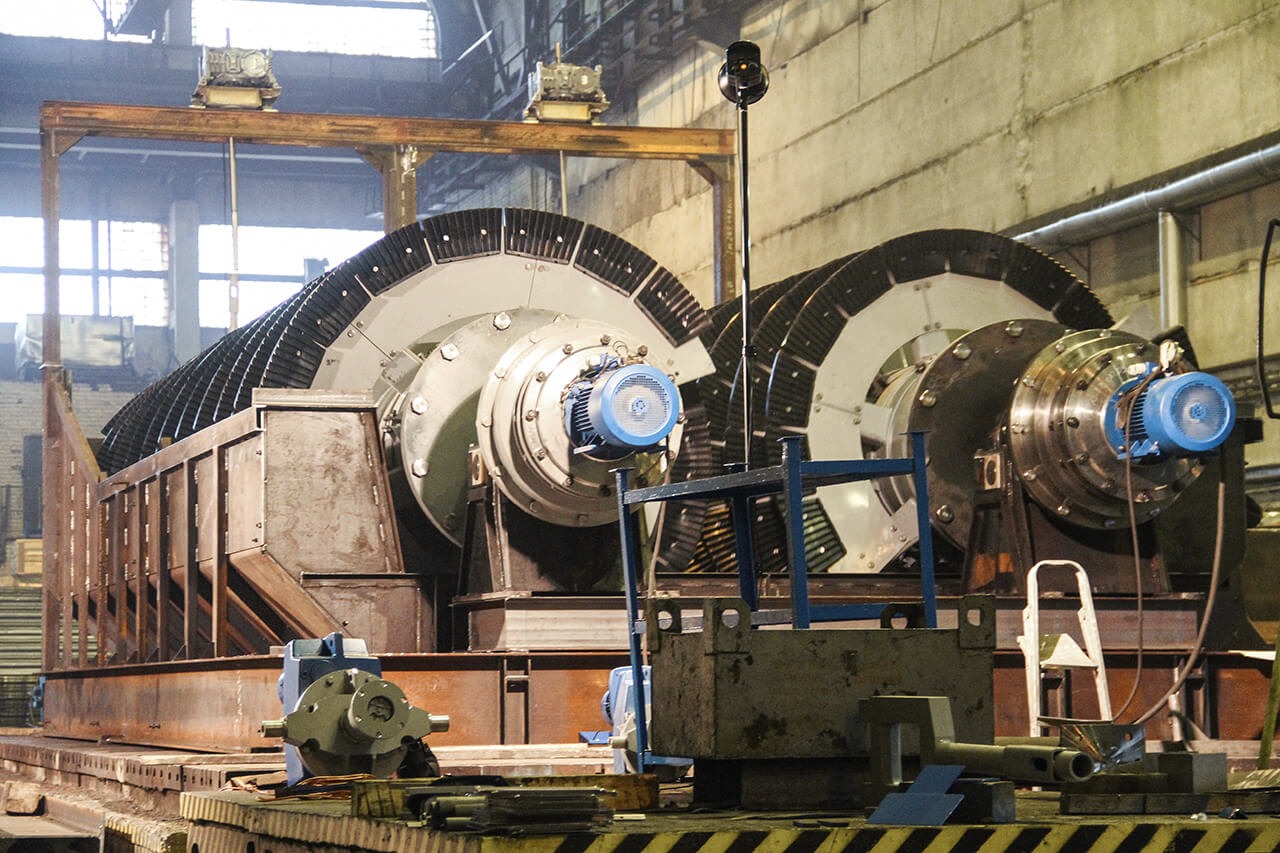

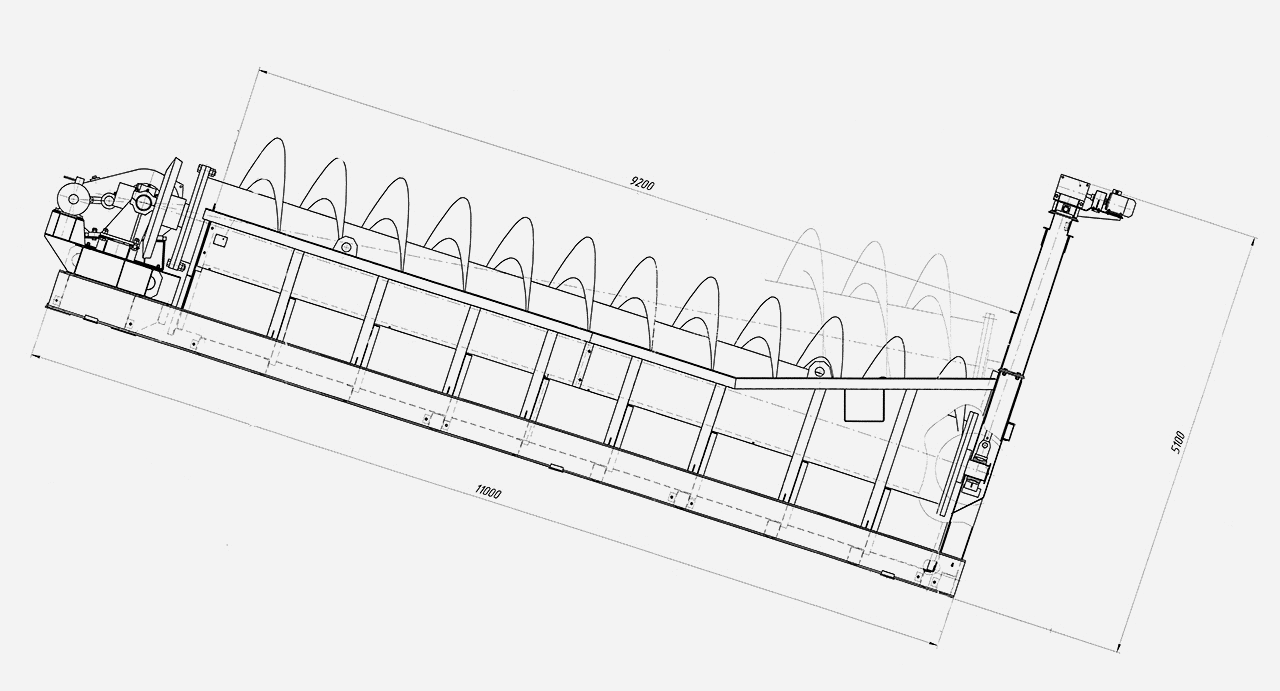

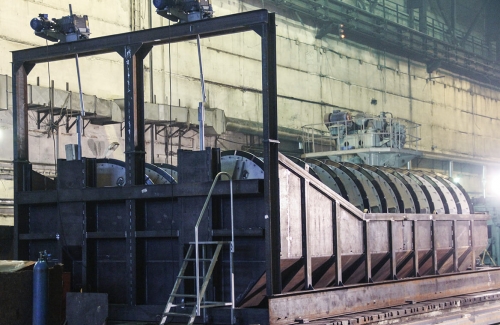

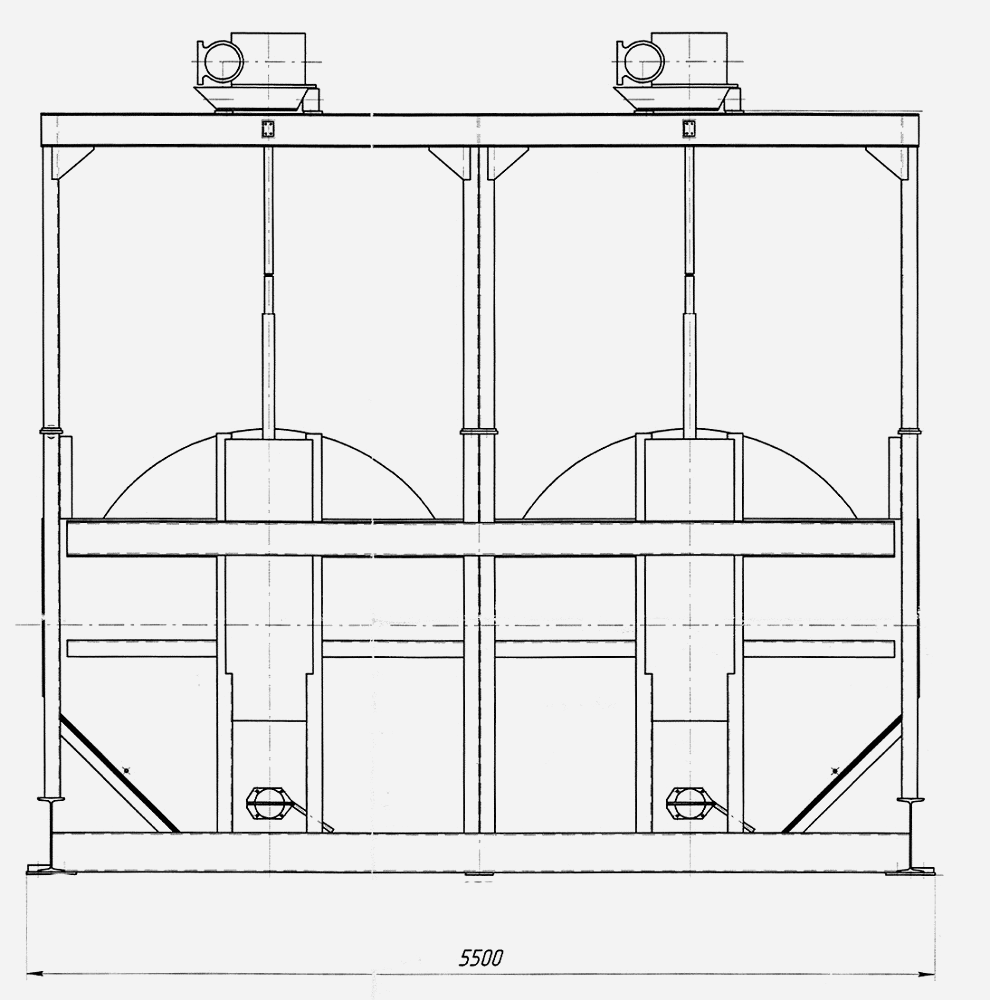

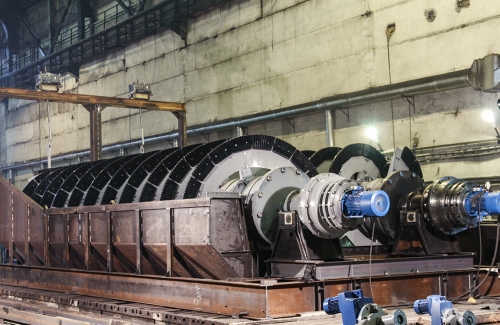

Классификатор с непогруженной спиралью - 2КСН-24

Назначение



Классификаторы спиральные предназначены для разделения рудных, нерудных и сыпучих материалов в водной среде на две фракции различной крупности. Исход­ным продуктом питания является пульпа, представляющая собой взвесь в воде мине­ральных частей. Крупным продуктом разделения являются пески, а тонким продуктом является слив. Пески и слив являются конечными продуктами классификации.

Классификаторы применяются в обогатительном производстве, в металлурги­ческой, строительной и других отраслях промышленности.

Технические характеристики

Максимальная рроизводительность

по пескам, т/час

600

по сливу, т/час

100

Длина корыта, мм

9200

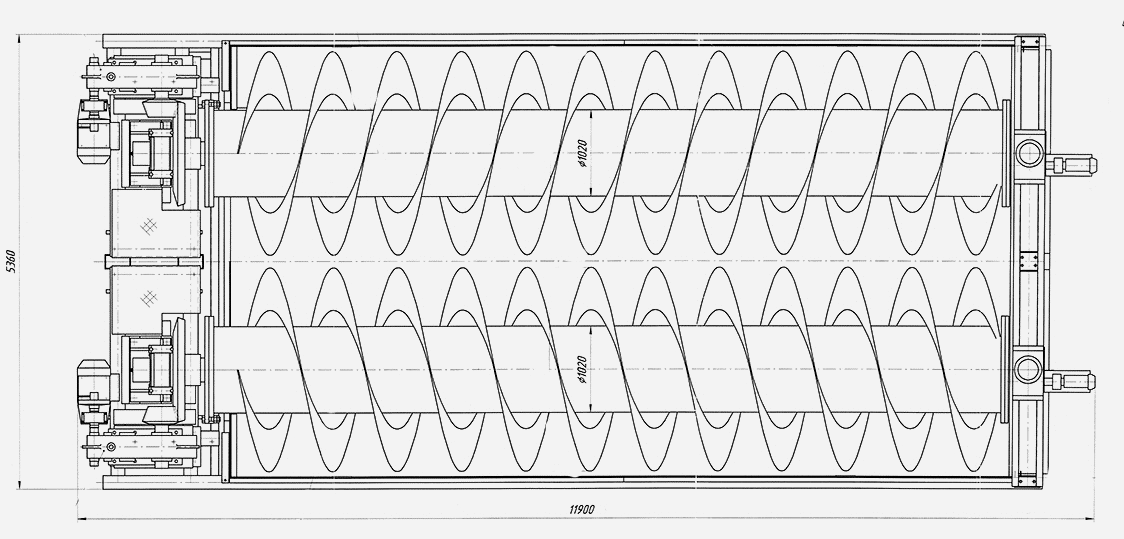

Диаметр спиралей, мм

2400

Направление винтовой линии спирали

левое, правое

Частота вращения спирали, об/мин

4

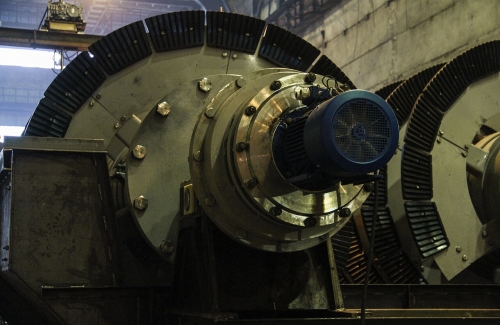

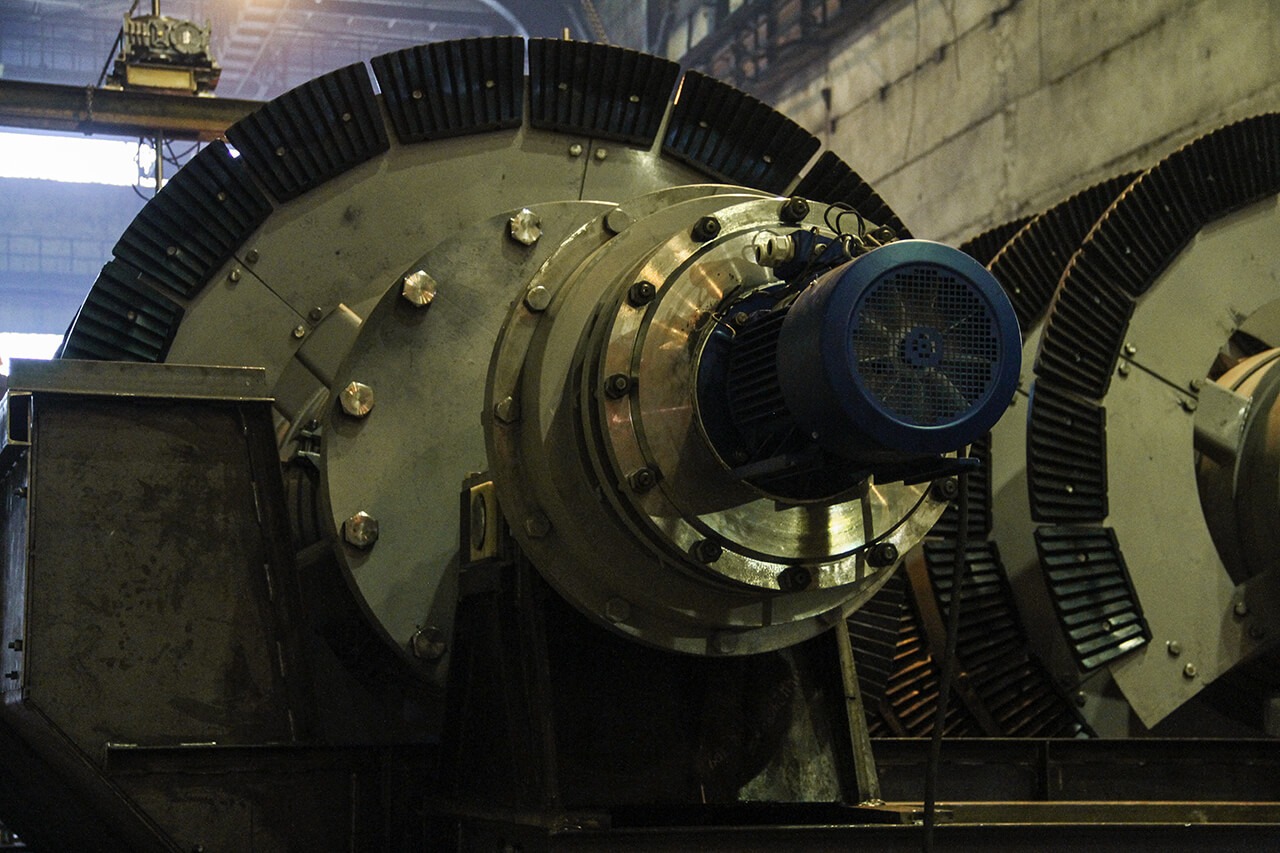

Привод вращения спирали

2 шт.

Электродвигатель

АИР 180М6У3

Мощность, кВт

18,5

Частота вращения, об/мин

975

Исполнение

IM3081

Редуктор

ЦТНД-400-80-11 -УЗ

Передаточное число редуктора

80,5

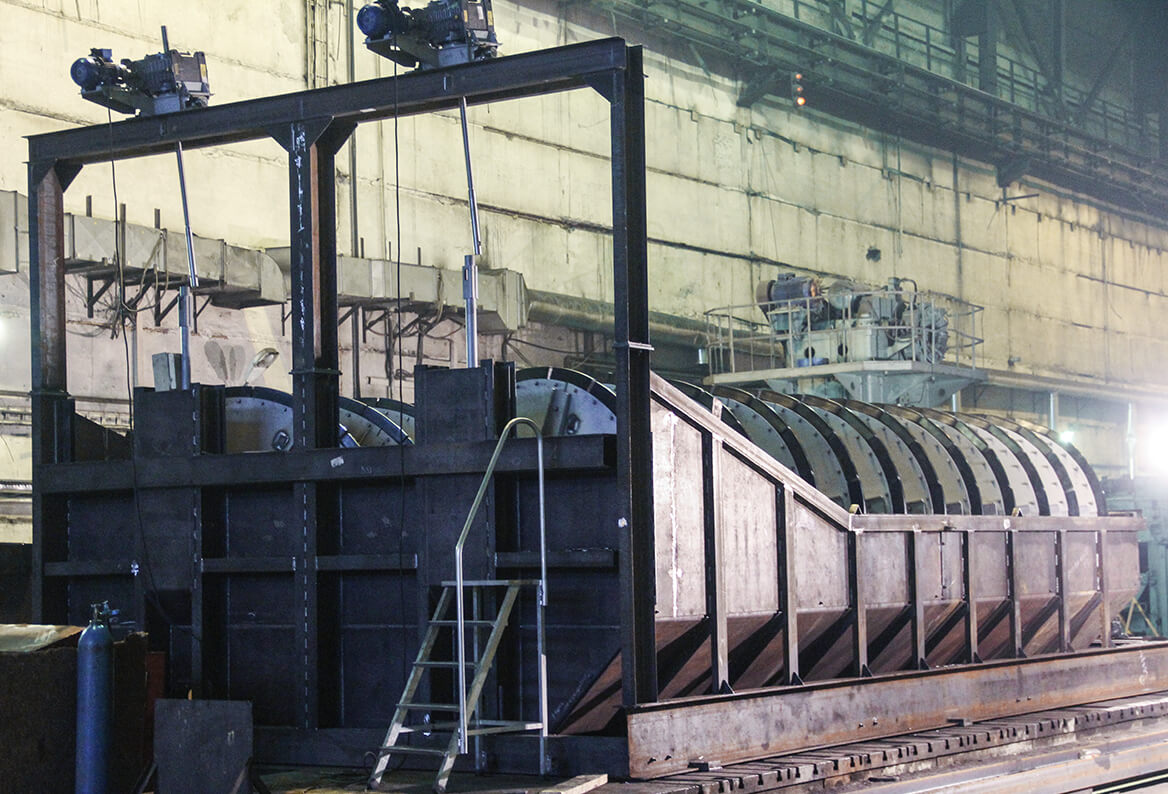

Привод подъема спирали

2шт

Электродвигатель

АИР100L4Y

Мощность, кВт

4,0

Частота вращения, об/мин

1500

Исполнение

IM3081

Редуктор

Ч-160-50-56-24-00-У

Передаточное число редуктора

52

Масса, т

41
