Классификатор с непогруженной спиралью - 1КСН-12х65

Назначение

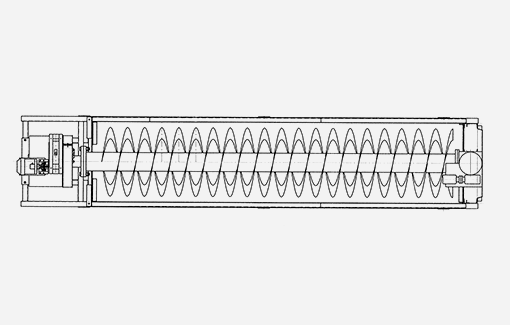

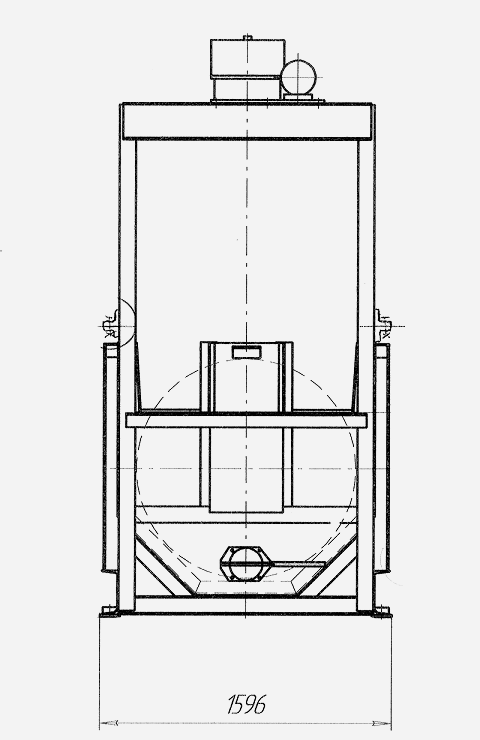

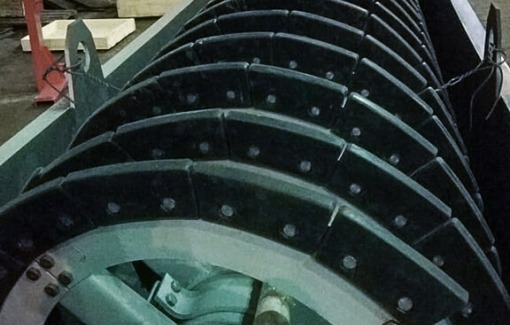

Классификатор спиральный с непогруженной спиралью 1КСН-12х65 предназначен для разделении в водной среде рудных, нерудных и сыпучих материалов на две фракции различной крупности. Оборудование для классификации состоит из следующих основных узлов: рама-корыто; спираль; привода вращения спирали; механизм подъема спирали; нижняя опора.



Исходным продуктом является пульпа, представляющая собой взвесь в воде минеральных частиц различной крупности. Конечным продуктом классификации являются пески (крупный продукт разделения) и слив (тонкий продукт разделения).





Классификатор применяется в обогатительном производстве, в металлургической, строительной и других отраслях промышленности.



Технические характеристики

Наименование параметра

Величина

Производительность расчётная

по пескам, т/час, не более

по сливу, т/час, не более



Производительность классификатора зависит от плотности песков и угла наклона корыта при установке и должна уточняться в каждом конкретном случае

80

16





Диаметр спирали, мм

1200

Направление винтовой линии спирали

левое

Количество спиралей, шт

1

Частота вращения спирали, об/мин

8,7

Длина корыта, мм

6500

Угол наклона корыта,°

18

Высота подъема спирали, мм

920

Габаритные размеры (ДxШxВ), мм

8700х1600х3170

Масса, кг

7100

Дивгатель

мощность, кВт

частота вращения, об/мин



5,5

975

Привод вращения спирали

Дивгатель

мощность, кВт

частота вращения, об/мин



5,5

970

Планетарный редуктор 3-х ступенчатый

максимальный момент, Нм

передаточный отношение



5357

115,37

Привод подъема спирали

Дивгатель

мощность, кВт

частота вращения, об/мин



1,5

1500

Редуктор , передаточное отношение

12,5

Срок службы 10 лет при условии соблюдения правил эксплуатации и своевременного проведения антикоррозийных мероприятий
