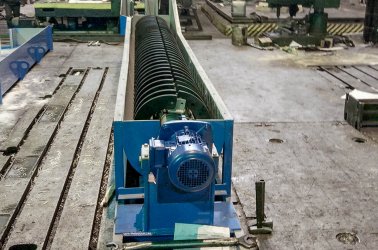

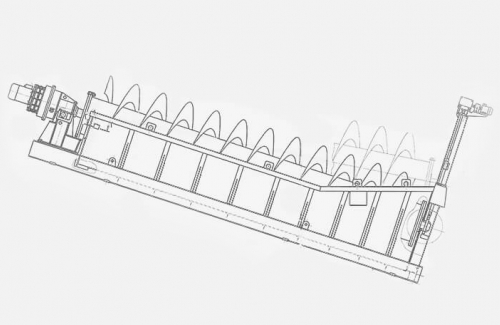

Классификатор с непогруженной спиралью - 1КСН-24х92

Назначение

Классификатор спиральный с непогруженной спиралью 1КСН-24х92 предназначен для разделения в водной среде рудных, нерудных и сыпучих материалов на две фракции различной крупности. Исходным продуктом является пульпа, представляющая собой взвесь в воде минеральных частиц различной крупности. Конечным продуктом классификации являются пески (крупный продукт разделения) и слив (тонкий продукт разделения). Классификаторы применяются в обогатительном производстве металлургической, строительной и других отраслях промышленности.

Технические характеристики

Наименование параметра

Значение

Производительность наибольшая

по пескам, т/час

по сливу, т/час



300

51

Длина корыта, мм

9200

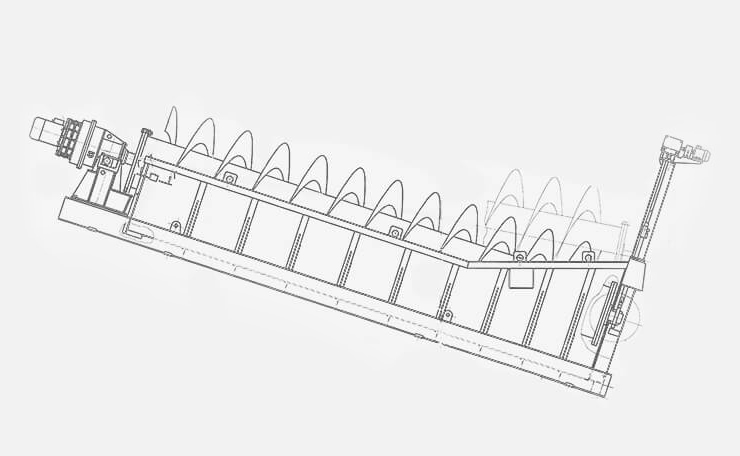

Угол наклона корыта, °

18

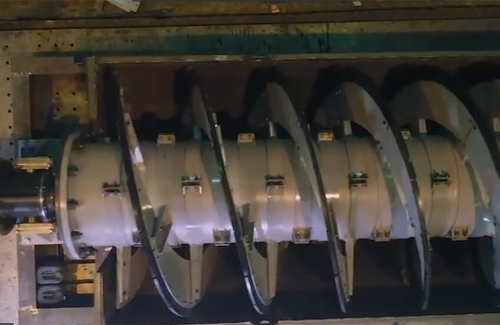

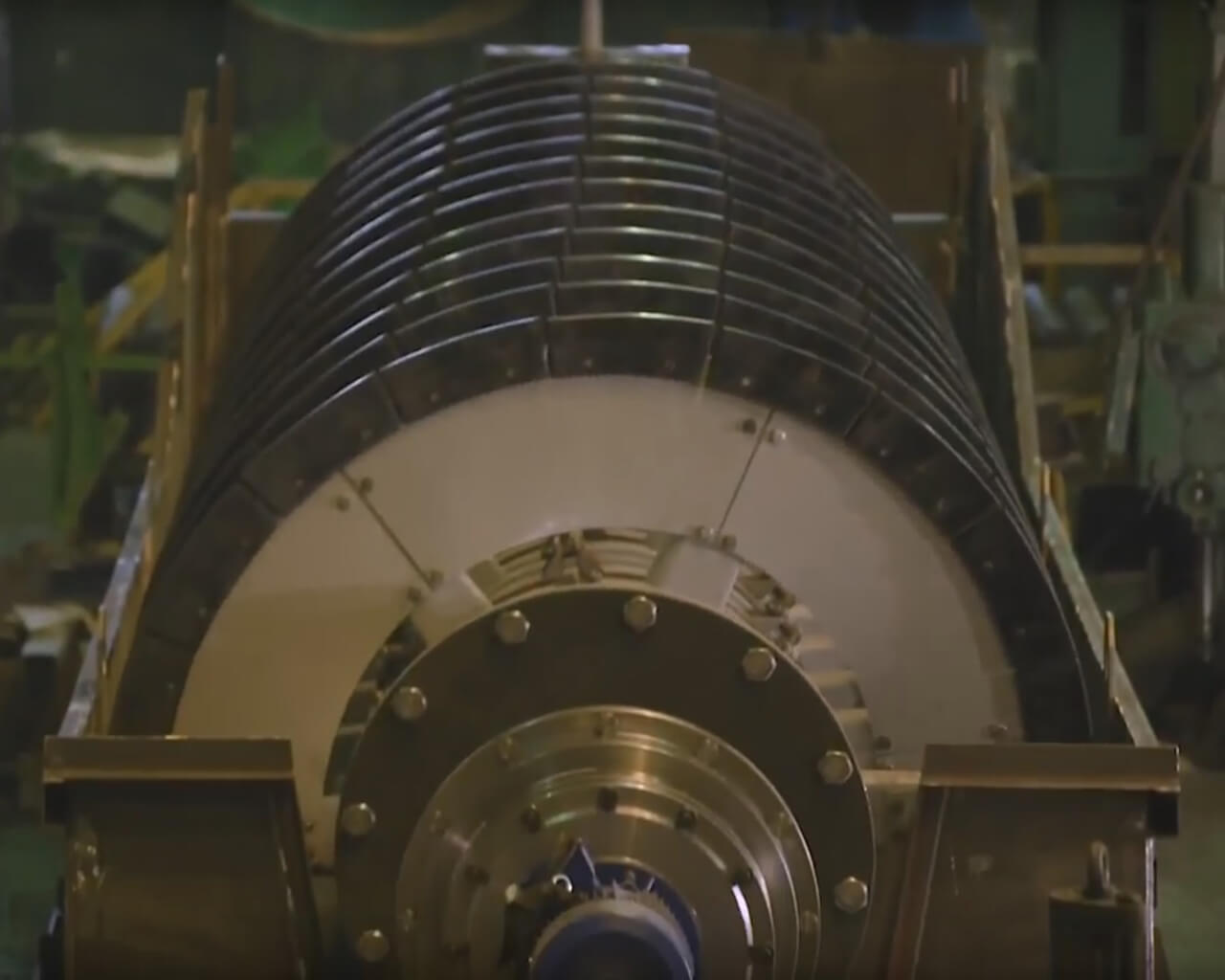

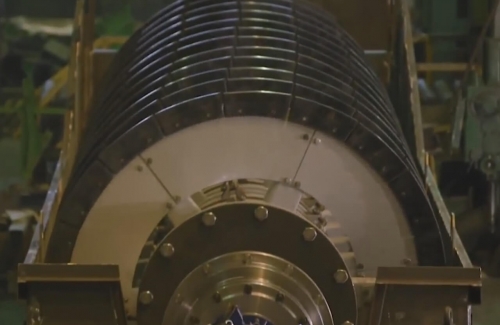

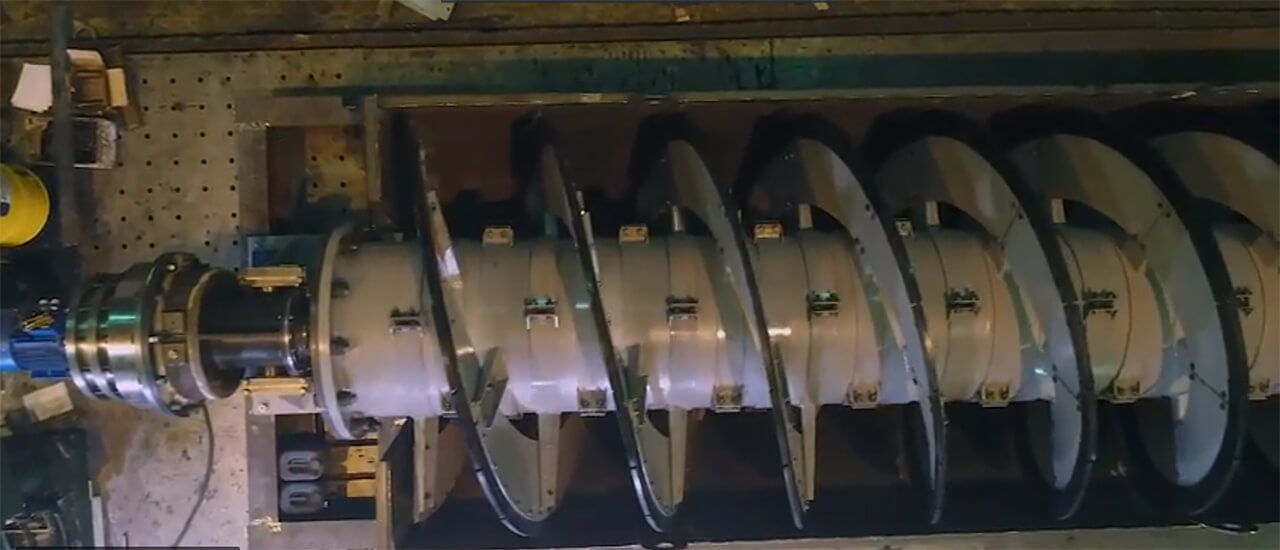

Диаметр спирали, мм

2400

Количество спиралей

1

Направление винтовой линии спирали

левое

Частота вращения спирали, об./мин

4

Высота подъема спирали, мм

1200

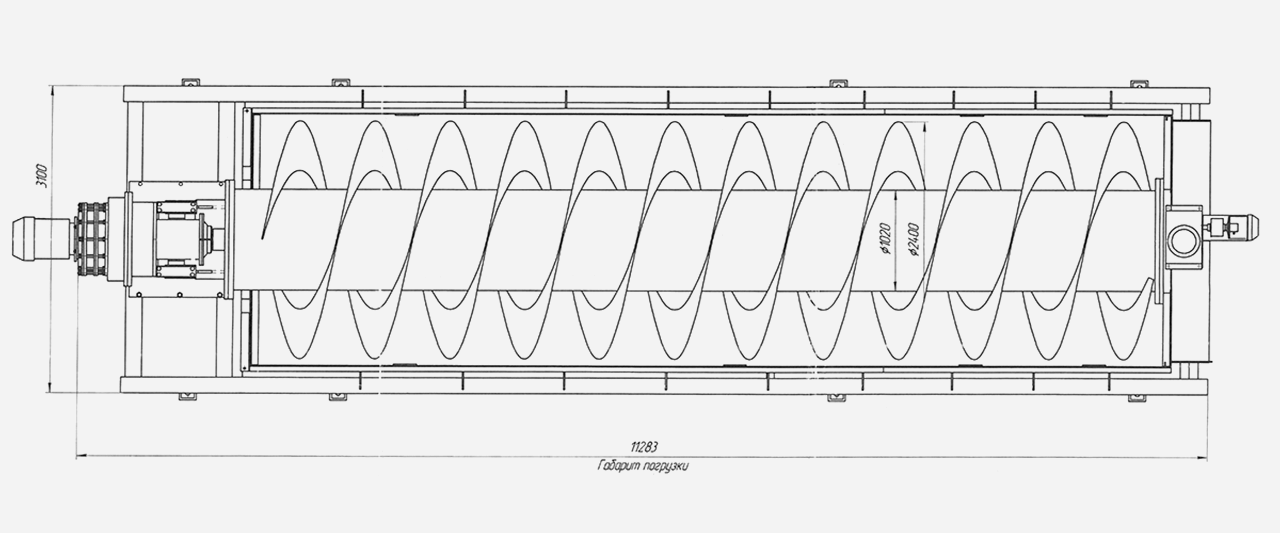

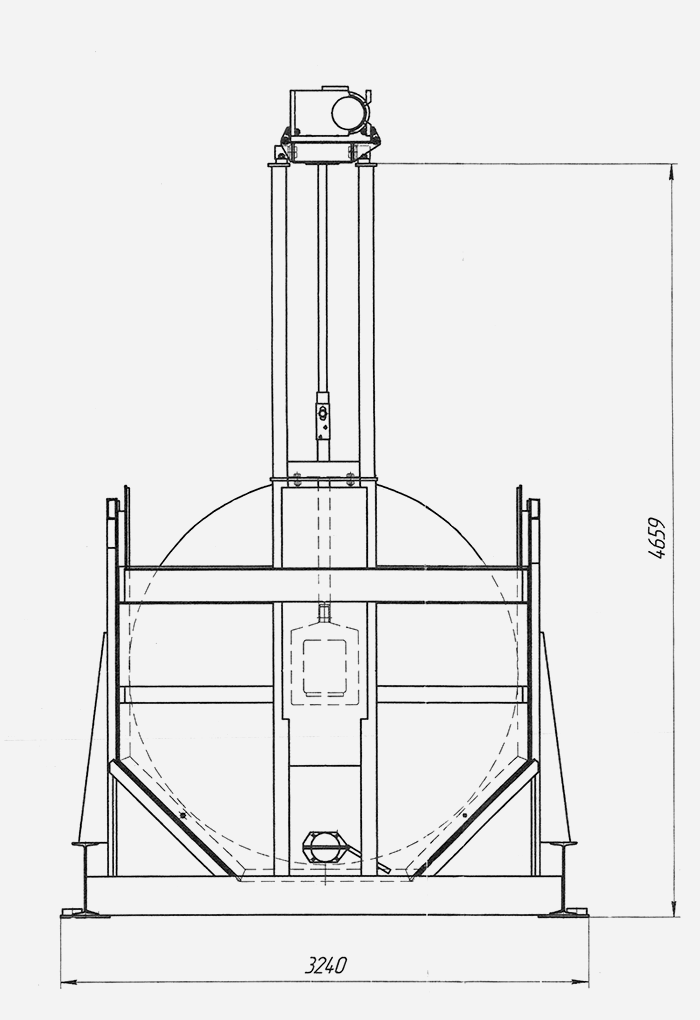

Габаритные размеры изделия (ДxШxВ), мм **

11900x3240x5127

Масса без электрооборудования, т ***

20,6-21

* Производительность классификатора зависит от плотности песков и угла наклона корыта при установке и должна уточняться в каждом конкретном случае.

** При поднятой спирали Н=6327 мм.

*** Электрооборудование (кроме электродвигателей приводов и концевых выключателей привода подъема спирали) в поставку классификатора не входит.
