Классификатор с погруженной спиралью - 2КСП-15х101

Назначение и область применения:

Классификатор спиральный 2КСП-15х101 предназначен для разделения рудных, нерудных и сыпучих материалов в водной среде на две фракции различной крупности. Исходным продуктом питания является пульпа, представляющая собой взвесь в воде минеральных частей. Крупным продуктом разделения являются пески, а тонким продуктом является слив. Пески и слив являются конечными продуктами классификации.

Классификатор применяется в обогатительном производстве, в металлургической, строительной и других отраслях промышленности.



Технические характеристики:

Наименование параметра

Значение

Производительность расчётная

по пескам, т/час

сливу, т/час





125

15



Длина корыта, мм



10100

Диаметр спирали, мм

1500

Количество спиралей, шт

2

Частота вращения спирали, об/мин

3,5

Количество приводов

2

Двигатель

АИР160S8У3

Мощность, кВт

7,5

Частота вращения, об/мин

750

Редуктор

планетарный, 3-х ступенчатый

Максимальный момент, Нм

16160

Зубчатая передача

модуль

передаточное число

межосевое расстояние, мм



5

1,85

142,5

Привод подъема спирали



Количество приводов

2

Двигатель

мощность, кВт

частота вращения, об/мин

4А80В4У3

1,5

1500

Редуктор

передаточное число

2Ч-80-12,5-52-1-ВУЗ

12,5

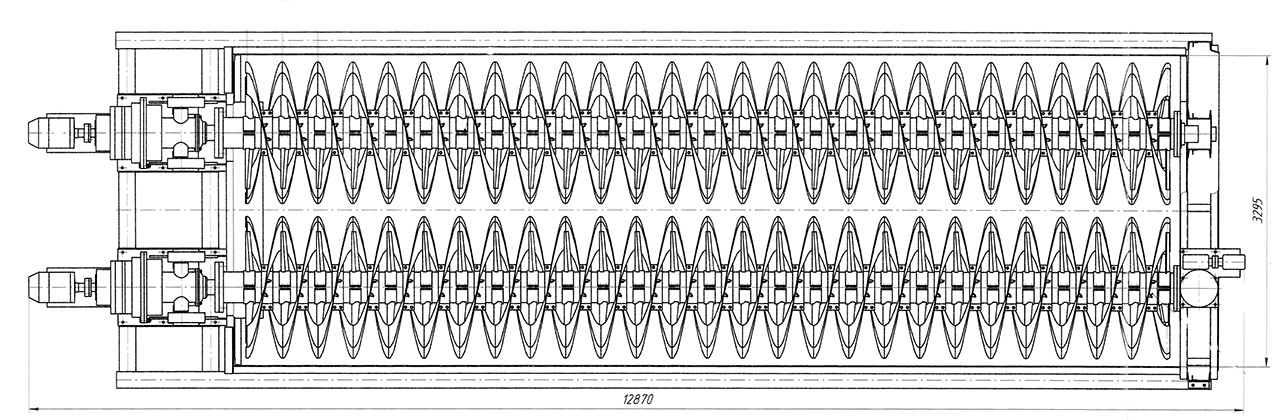

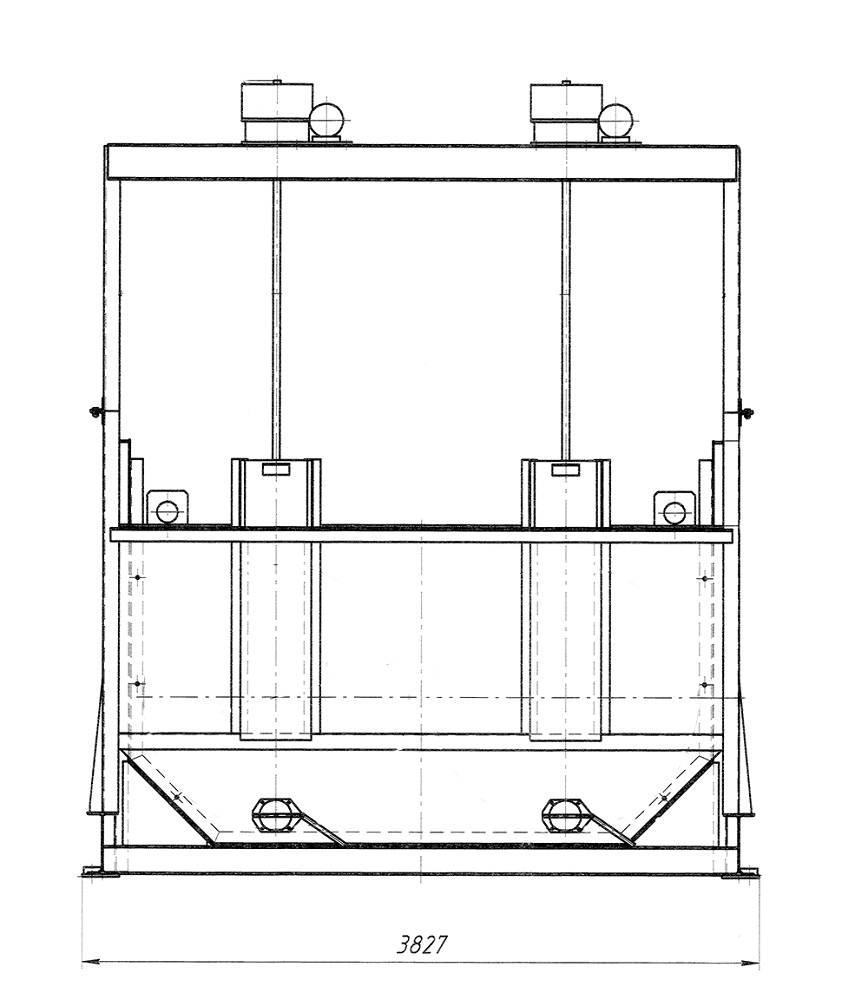

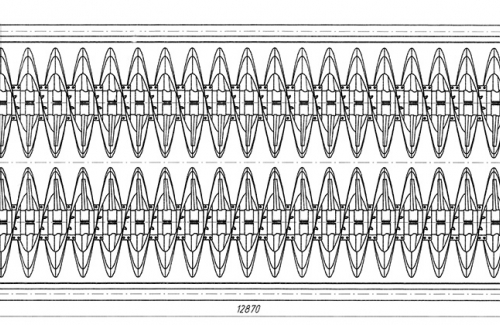

Габариты (LxBxH), мм

12870х3827х4505

Масса, т

22

Срок службы 10 лет при условии соблюдения правил эксплуатации и своевременного проведения антикоррозийных мероприятий
