Классификатор с погруженной спиралью - 1КСП-20М

Назначение

Классификатор спиральный 1КСП-20М предназначен для разделения рудных, нерудных и сыпучих материалов в водной среде на две фракции различной крупности. Исходным продуктом питания является пульпа, представляющая собой взвесь в воде минеральных частей. Крупным продуктом разделения являются пески, а тонким продуктом является слив. Пески и слив являются конечными продуктами классификации.

Классификатор применяется в обогатительном производстве, в металлургической, строительной и других отраслях промышленности.



Технические характеристики

Наименование параметра

Величина

Производительность расчётная:

по пескам, т/час

сливу, т/час



220

24

Длина корыта, мм

13000

Диаметр спирали, мм

2000

Направление винтовой линии спирали

правое

Частота вращения спирали, об/мин

5,8

Двигатель

АИР180М6У3

Мощность, кВт

18,5

Частота вращения, об/мин

975

Редуктор

планетарный, 3-ступенчатый

Смазка

картерная

Максимальный момент, Нм

36820

Привод подъема спирали

Двигатель

мощность, кВт

частота вращения, об/мин

АИР100L4У3

4

1500

Редуктор

передаточное число

1Ч-160

50

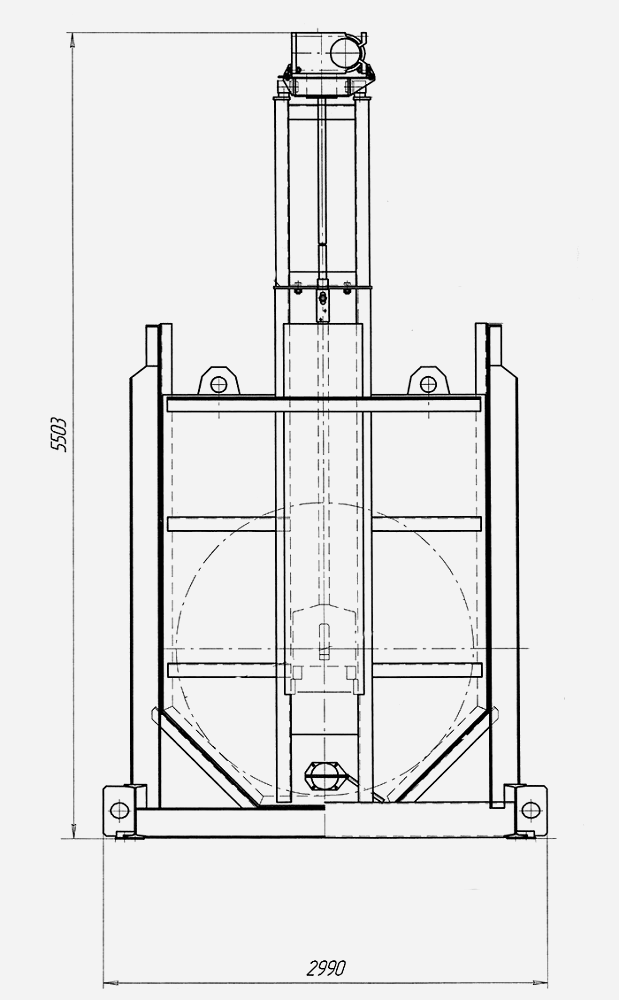

Габариты (ДxШxВ), мм

15100х2990х5503

Масса, т

20,85

Срок службы 10 лет при условии соблюдения правил эксплуатации и своевременного проведения антикоррозийных мероприятий
