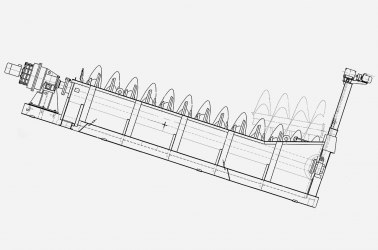

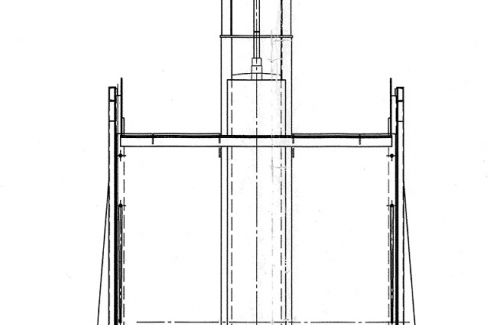

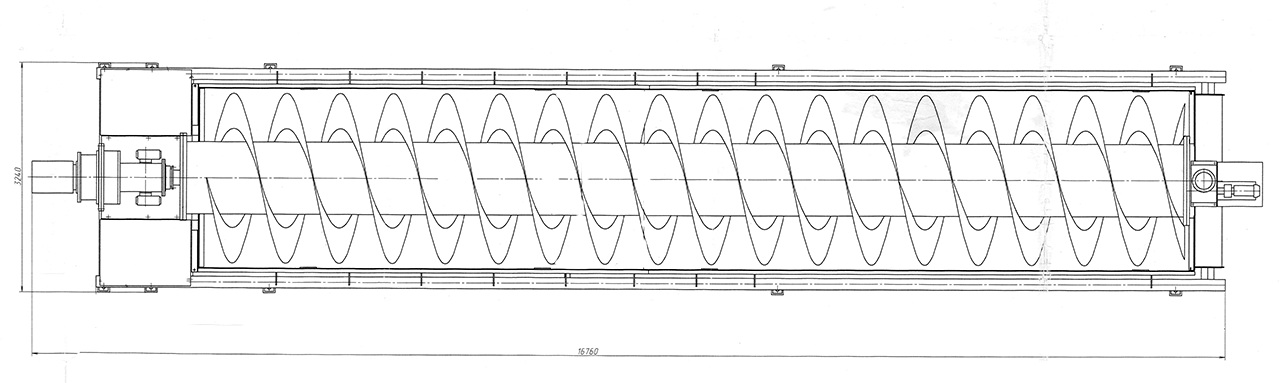

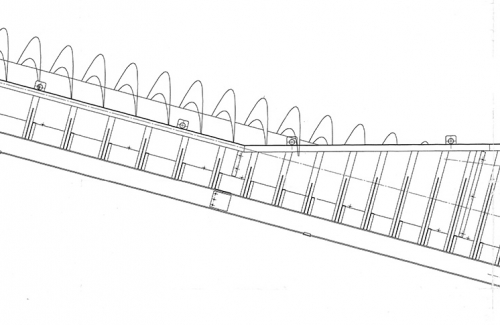

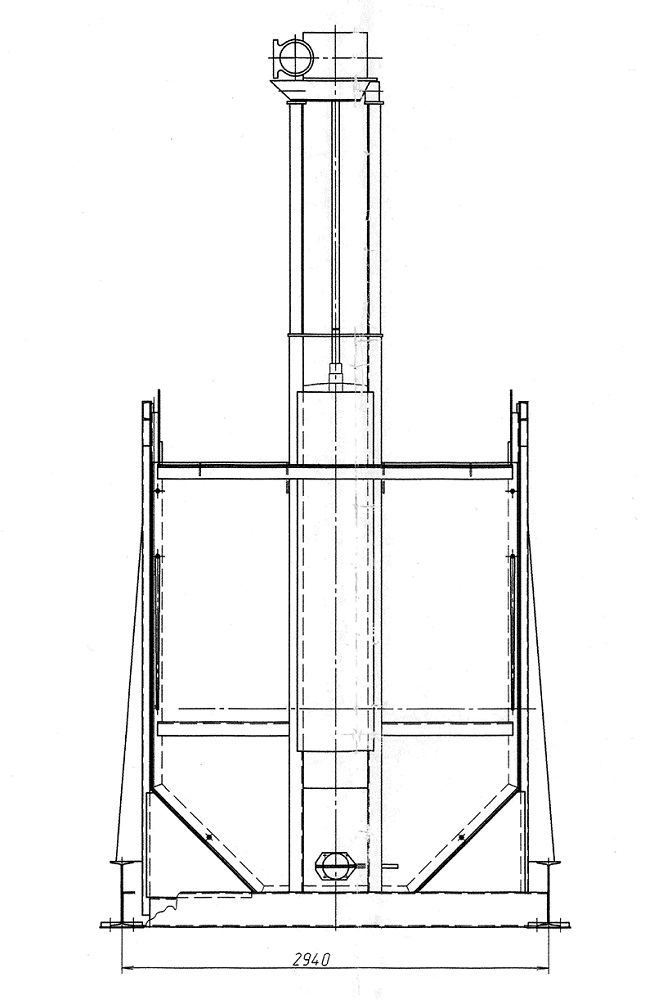

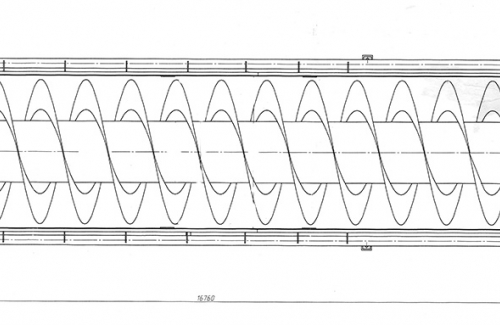

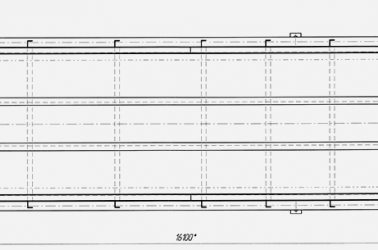

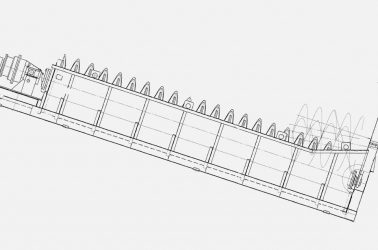

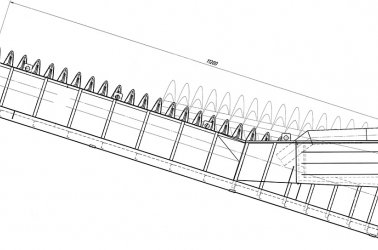

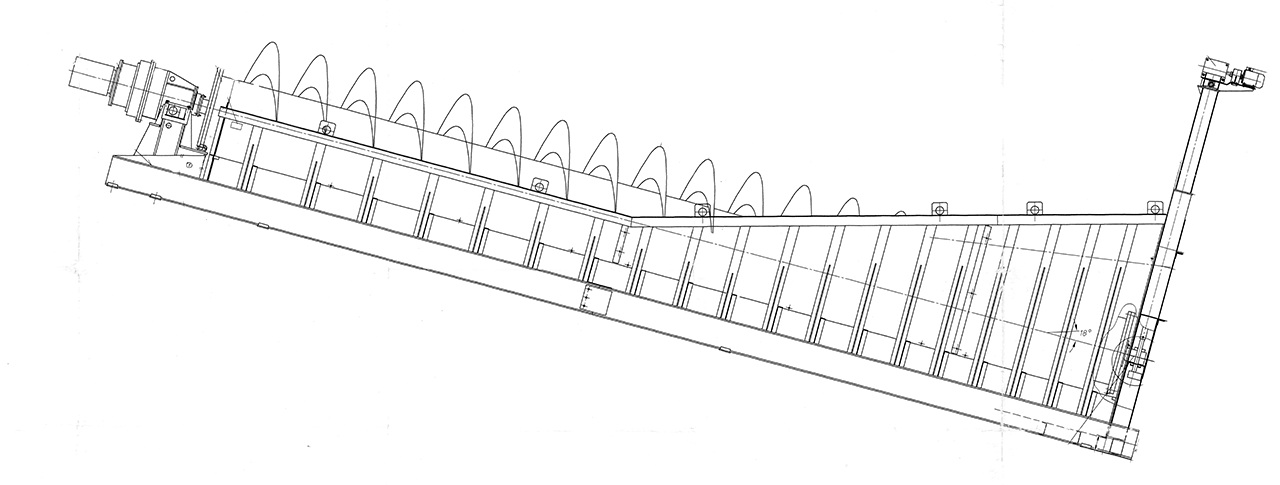

Классификатор с погруженной спиралью - 1КСП-24

Назначение и область применения:

Классификатор спиральный 1КСП-24 предназначен для разделения рудных, нерудных и сыпучих материалов в водной среде на две фракции различной крупности. Исходным продуктом питания является пульпа, представляющая собой взвесь в воде минеральных частей. Крупный продукт разделения пески, а тонким продуктом является слив. Пески и слив конечные продукты классификации.

Классификатор применяется в обогатительном производстве, в металлургической, строительной и других отраслях промышленности.



Технические характеристики:

Наименование параметра

Значение

Производительность, не более, т/час

по пескам

сливу

300

50

Длина корыта, мм

1400

Диаметр спирали, мм

2400

Количество спиралей, шт

1

Направление винтовой линии спирали

левое

Частота вращения спирали, об/мин

4,0

Двигатель

4А180М6

Мощность, кВт

18,5

Частота вращения, об/мин

975

Редуктор

планетарный, 3-ступенчатый

Смазка

картерная

Максимальный момент, Нм

52600

Привод подъема спирали



Количество приводов, шт

1

Двигатель

мощность, кВт

частота вращения, об/мин

4АМ100L4

4

1470

Редуктор

передаточное число

1Ч-160

Габариты (ДxШxВ), мм

17000х4250х6200

Масса, т

33,0

Срок службы 10 лет при условии соблюдения правил эксплуатации и своевременного проведения антикоррозийных мероприятий
