Мобильный сортировочный комплекс - КСА-150

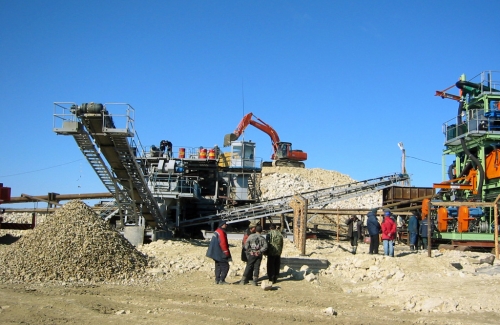

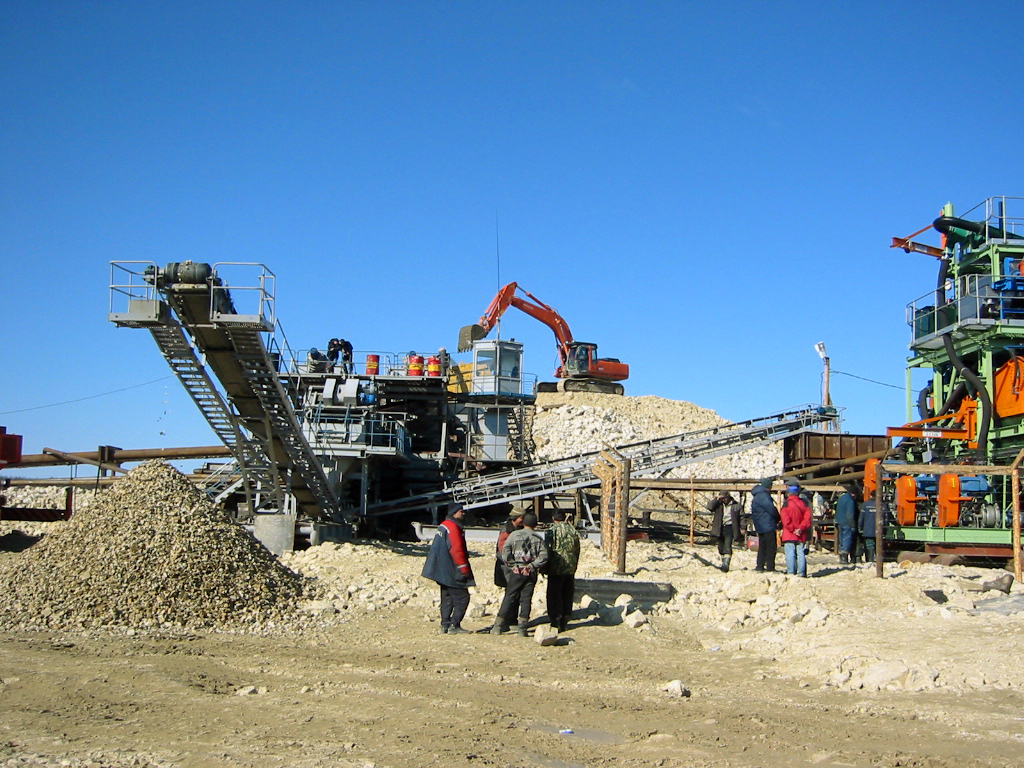

Мобильный сортировочный комплекс КСА-150 разработан и изготовлен для условий Анабарского ГОК АК "АЛРОСА" и предназначен для извлечения зернистого материала на россыпных месторождениях. При проектировании учтен опыт эксплуатации работающего комплекса КСА100.

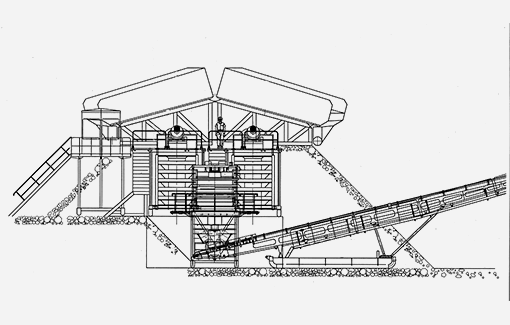

Состав комплекса

  • Грохот пластинчатый ГПР-3 — 2 шт;
  • Классификаторы спиральные 1КСН-20 — 2 шт;
  • Грохот ГИСЛ-62;
  • Ленточный конвейер АК-01 — 2 шт;
  • Насосная установка;
  • Кабина управления;
  • Электрооборудование (шкаф и пульт управления);
  • Опорные металлоконструкции.



Принцип работы

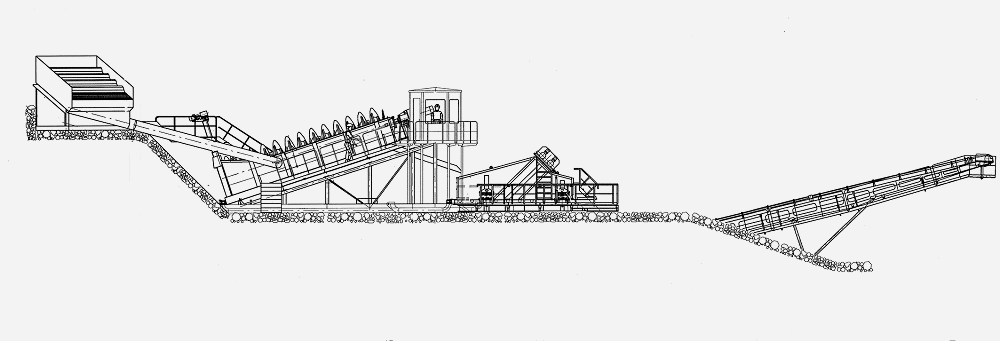

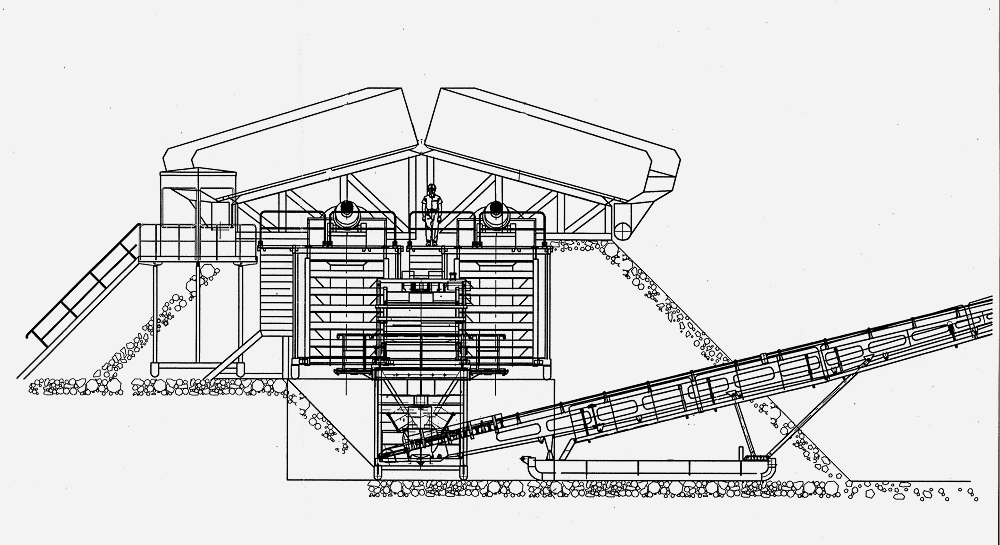

Погрузочным средством горная масса подается на полотно пластинчатого грохота, где при волнообразном движении полотна и орошения производится отмывка и грохочение горной массы. Негабарит класса +50 мм сбрасывается в отвал, подрешетный продукт транспортируется потоком воды по наклонному днищу грохота, и далее по лоткам в спиральный классификатор

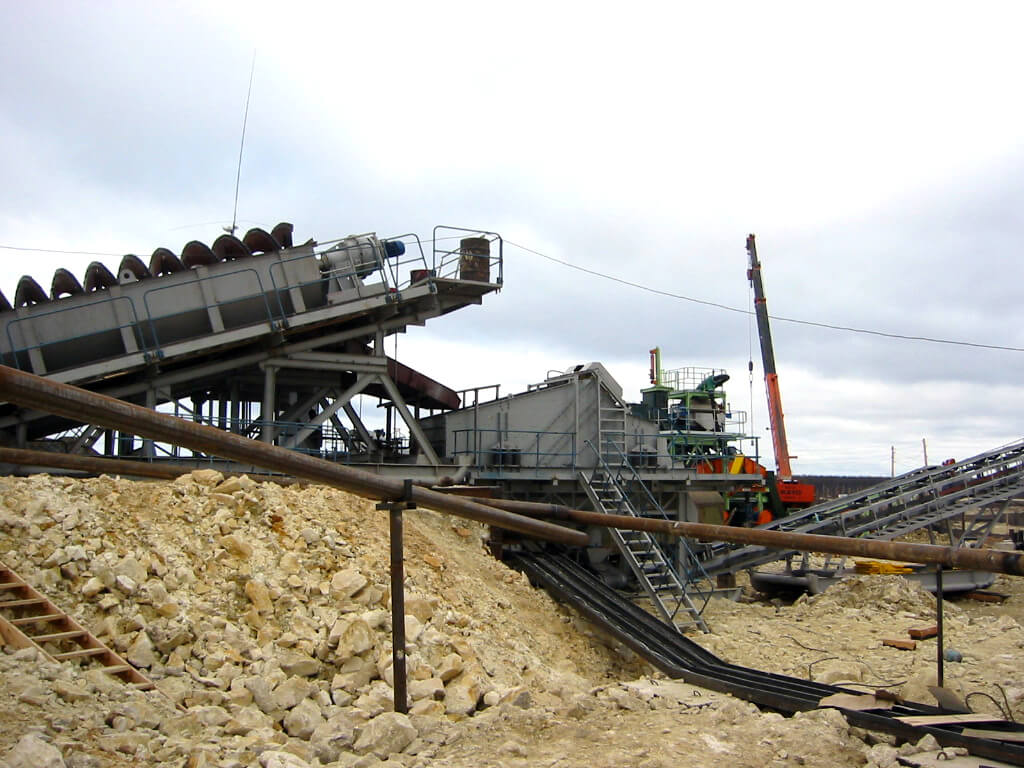

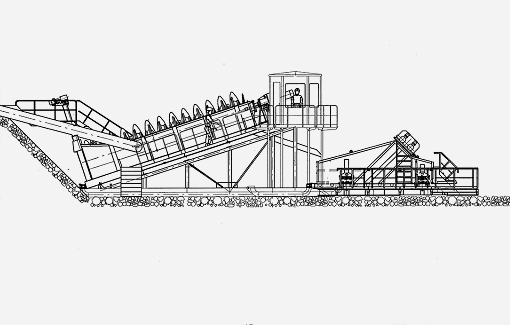

В классификаторе происхоид дальнейшая отмывка материала, при этом пески разгружаются в лоток, по которому с помощью дополнительно подведенной воды транспортируется на виброгрохот. Шламы через сливной порог удаляются в гидроотвал.

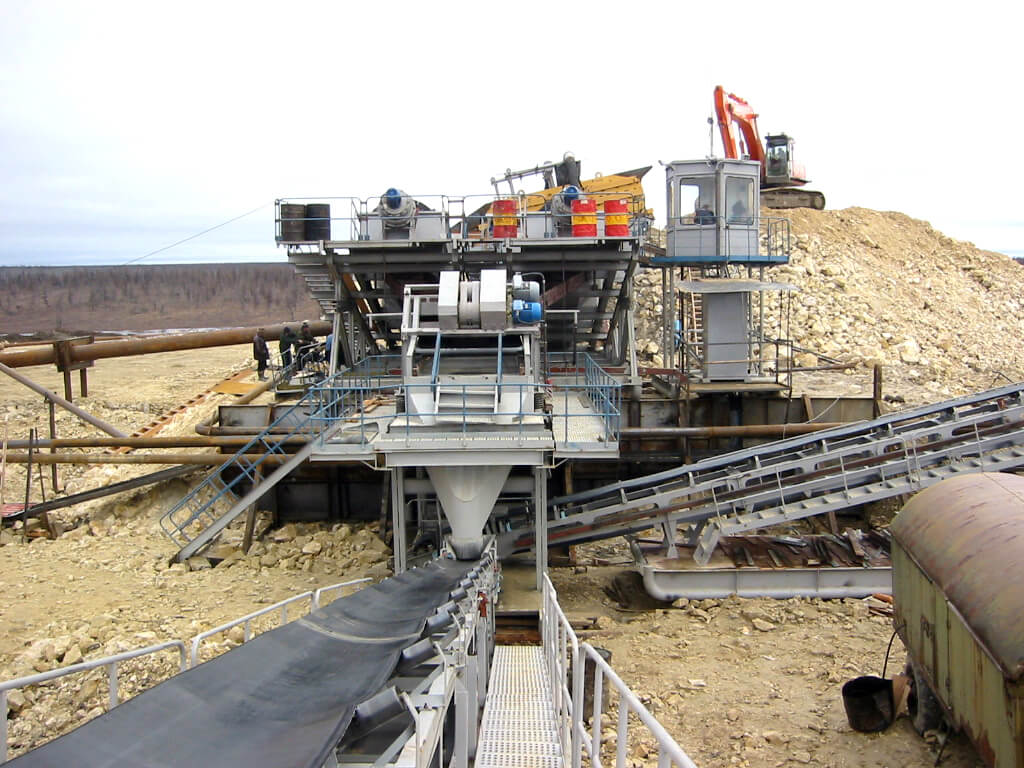

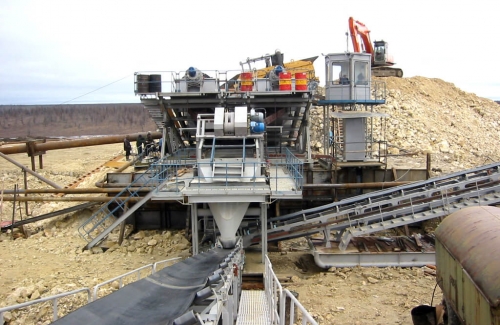

На виброгрохоте с помощью оросителей производится окончательная отмывка материала и его обезвоживание. Надрешетный продукт верхнего яруса сит класса +25 мм разгружается на ленточный конвейер и транспортируется в отвал. Надрешетный продукт нижнего яруса сит класса +1,2-25 мм, который является продуктивным классом, разгружается на другой ленточный конвейер и транспортируется для дальнейшей обработки. Подрешетный продукт нижнего яруса попадает в зумпф грохота и грунтовым насосом или самотеком транспортируется в гидроотвал.





Для орошения пластинчатого и вибрационного грохотов в состав мобильного комплекса входит насосная установка, которая имеет 3 насоса, смонтированных каждый на своем понтоне. Один из насосов является резервным.





Вопросы привязки оборудования комплекса к водоснабжению и гидротранспорту, включая проектирование и возведение насыпных и гидротехнических сооружений, а также вопросы внешнего электроснабжения, в т.ч. электробезопасность, заказчиком решаются самостоятельно. Привязка мобильного сортировочного комплекса может быть предусмотрена в зеркальном исполнении.
