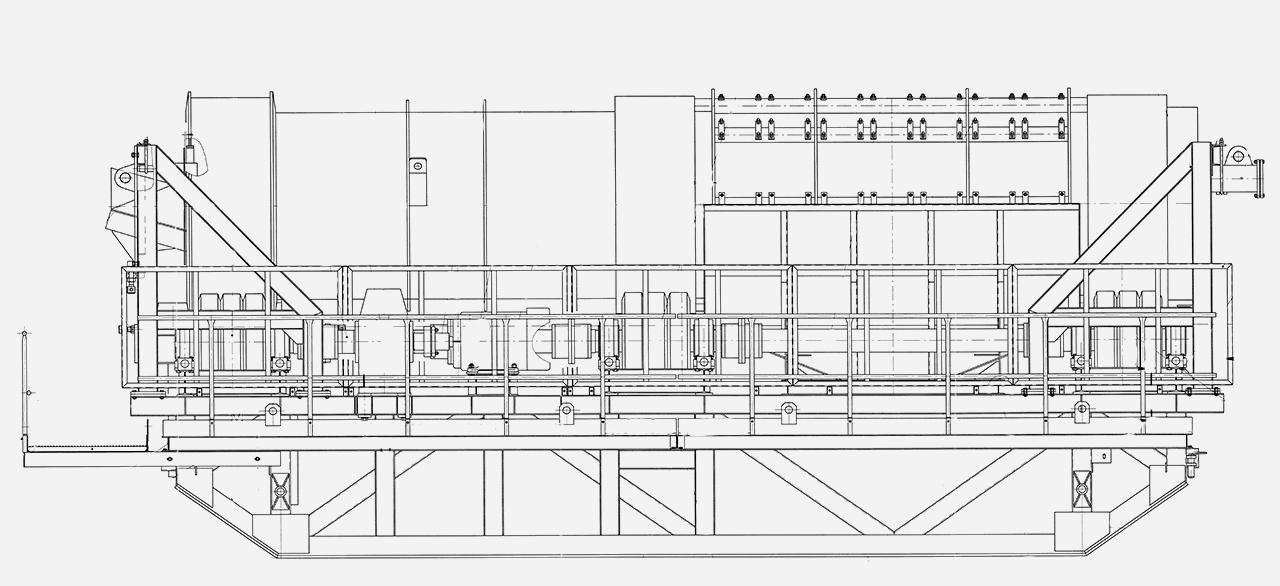

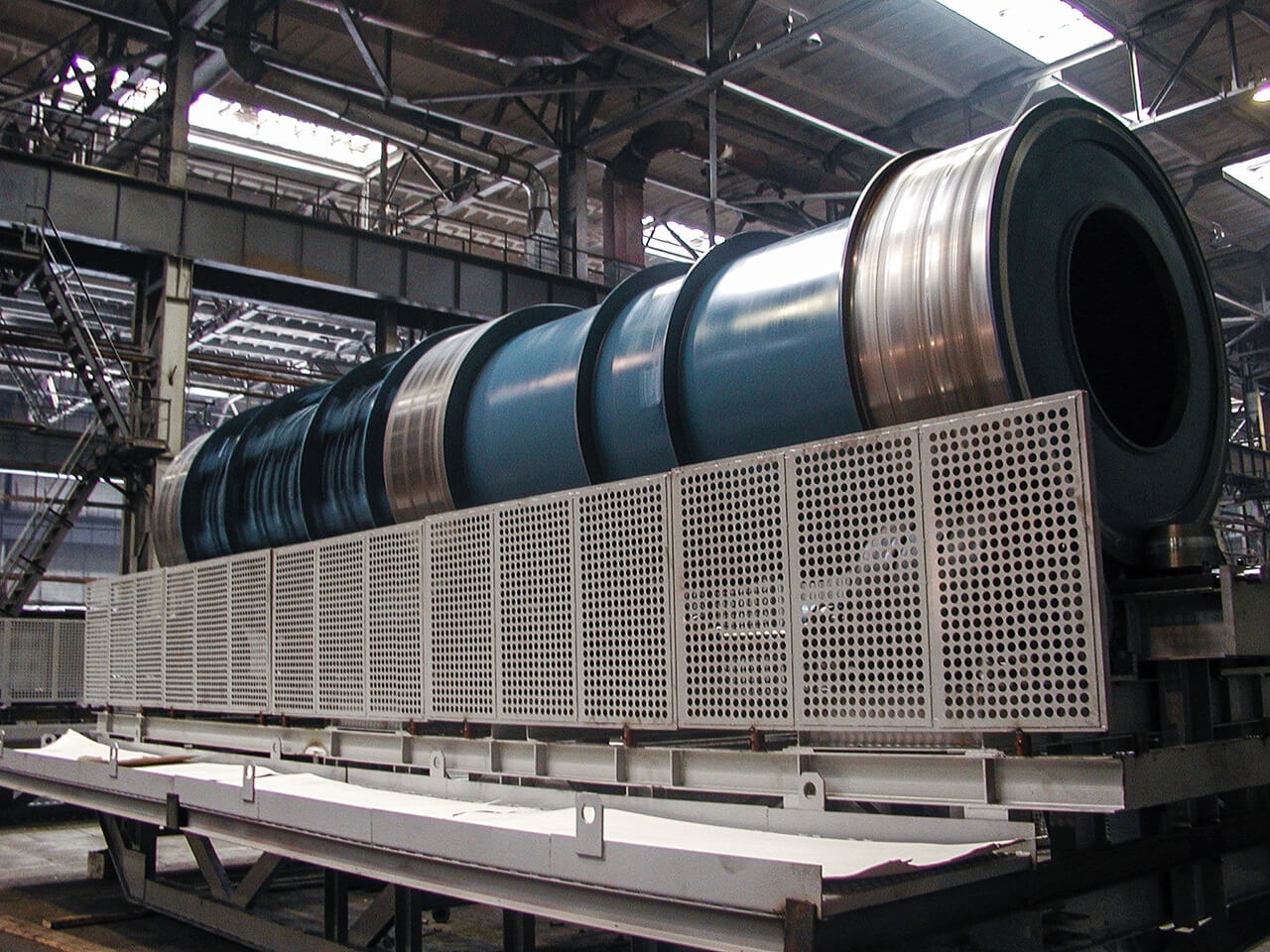

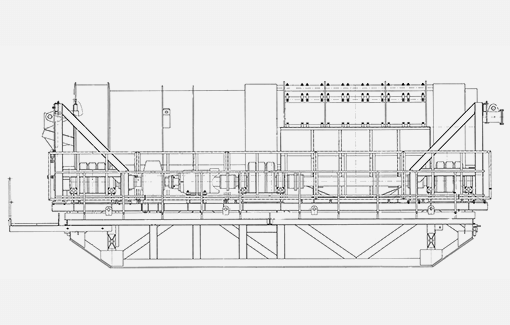

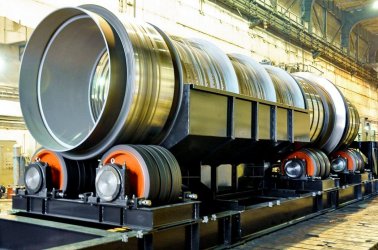

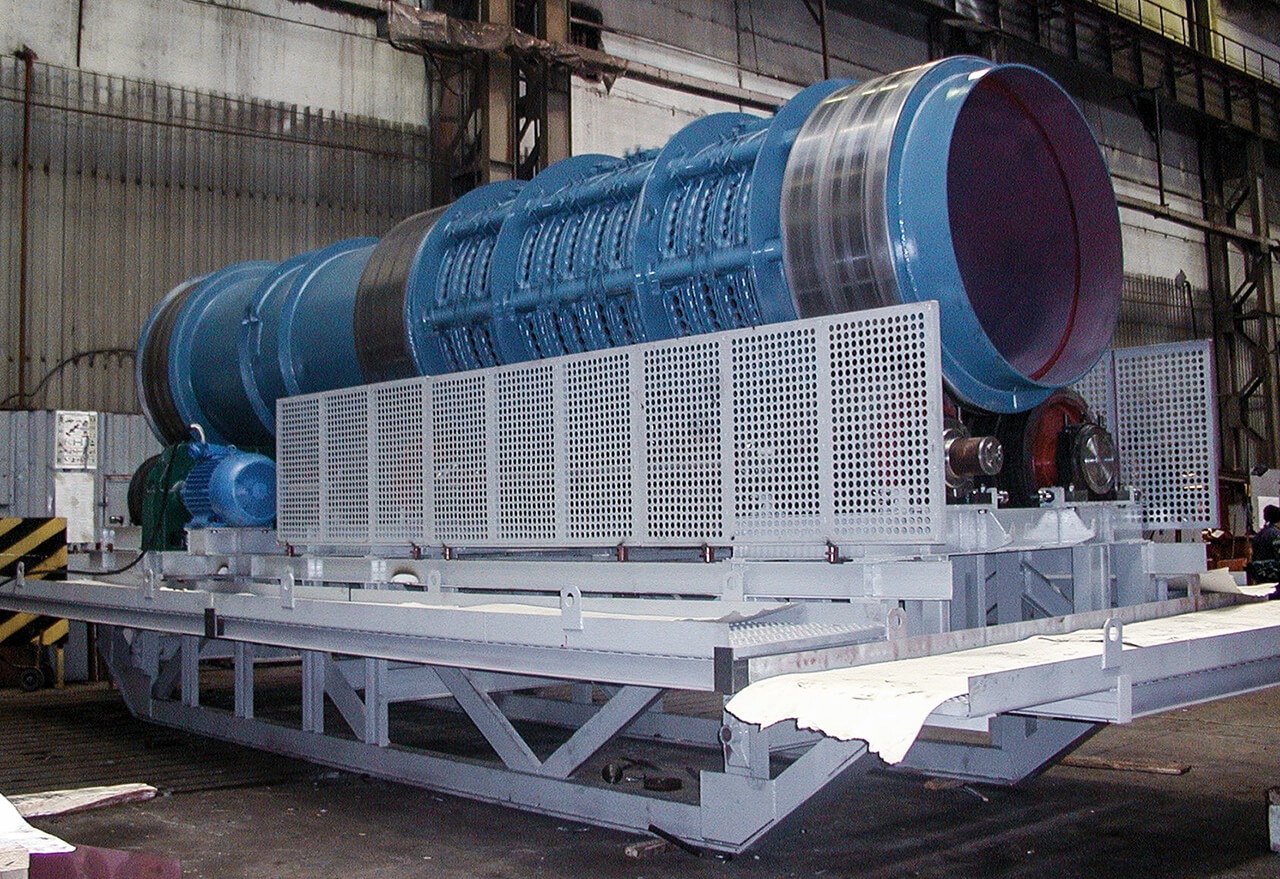

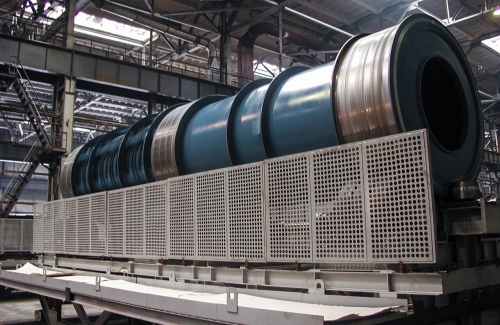

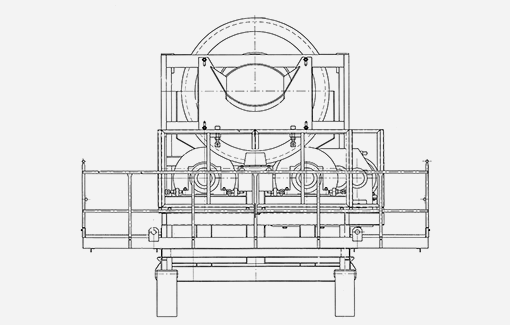

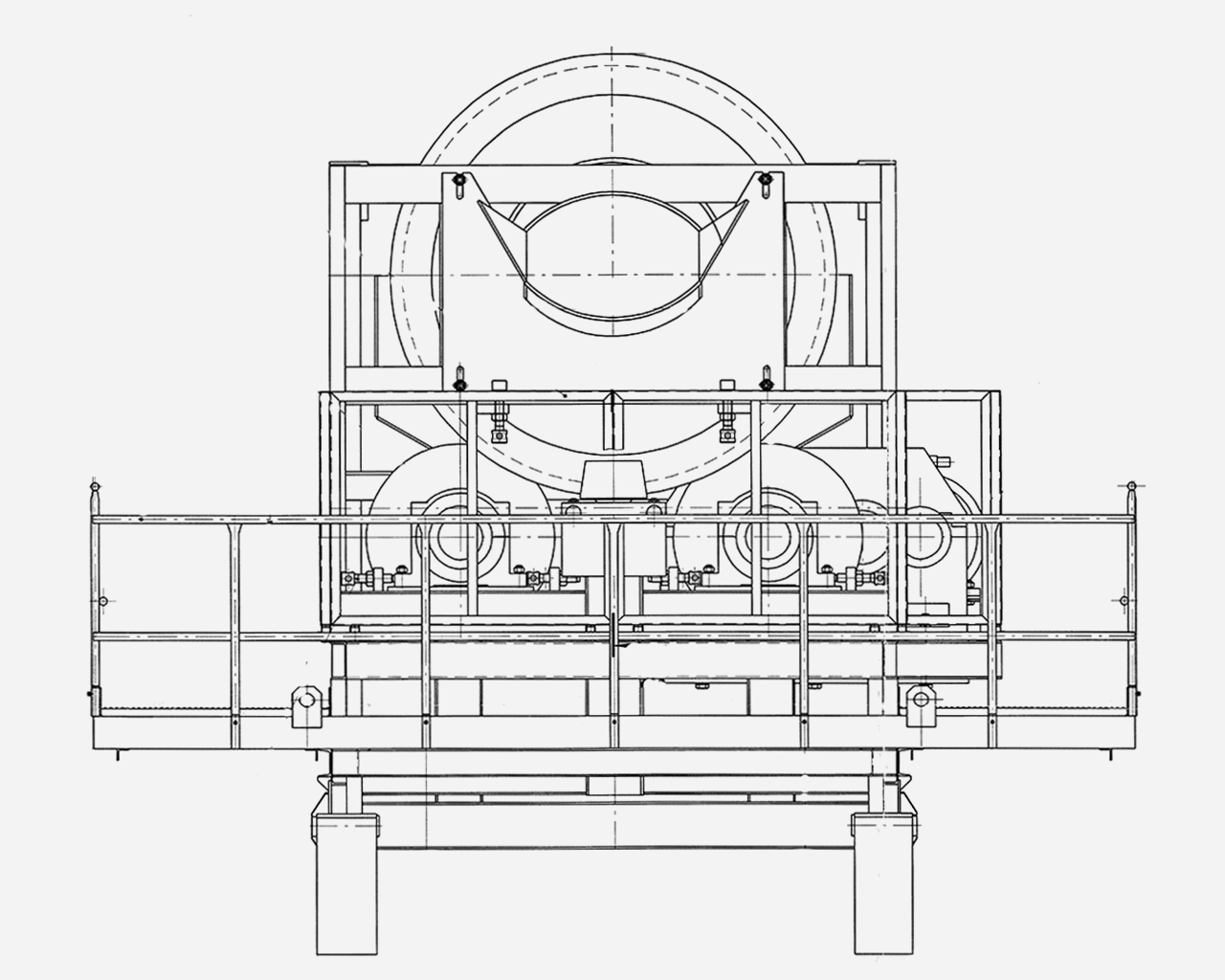

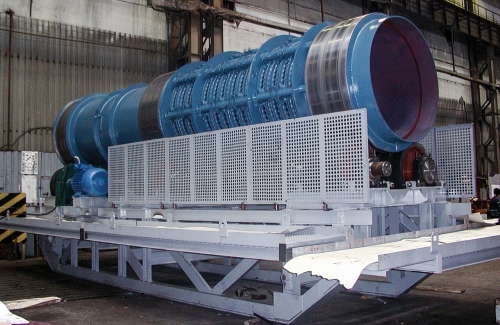

Скруббер-бутара - СБР-15

Назначение и область применения

Скруббер-бутара СБР-15 предназначена для промывки руд россыпных, коренных месторождений и не рудных материалов в водной среде на две фракции различной крупности.



Материал через лоток загрузочный и отверстие в торцевой стенке поступает в бочку, где размывается водой, подаваемой под давлением, через ороситель. После отмывки мелкая фракция вместе со шламом проходит через отверстия в перфорированной части и попадает в корыто, расположенное под ней. Обезвоженный крупный материал разгружается в конце бочки.



Техническая характеристика

Наименование параметра

Показатель

Производительность по питанию м3/час

100

Скорость вращения барабана, об/мин

18

Диаметр барабана, мм

1500

Длина глухого ствола, мм

4300

Длина перфорированного ствола, мм

2900

Высота кольцевого порога, мм

150

Размер ячейки сита, мм

50

Габаритные размеры

длина, мм

8995

ширина, мм

4400

высота, мм

3850

Масса, кг

29885

Привод вращения

двигатель

5АМ250М6У1

мощность, кВт

55

синхронная частота вращения, об/мин

1000

степень защиты

ІР-54 по ГОСТ 17494-72

Редуктор

тип

Ц2У-400НМ-25-1ЗЦ Ц У1

максимальный момент, Н/м

16100
