Сепаратор колесный тяжелосредный - СКВП-20К

Назначение

Сепаратор колесный тяжелосредный СКВП-20К предназначен для обогащения углей, антрацитов и сланцев крупностью 13-300 мм в тяжелой среде с выделением двух продуктов обогощения: концентратов и отходов.

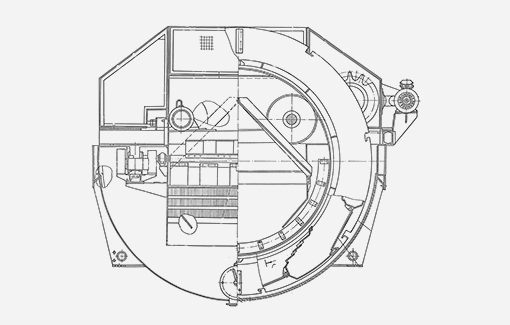

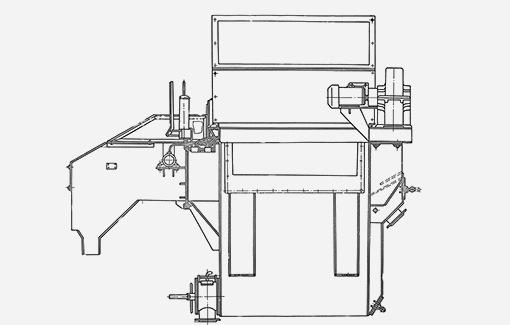

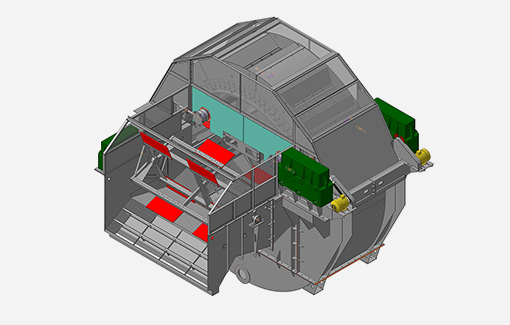

Представляет собой емкость, через которую обеспечивается циркуляция рабочей суспензии, подача исходного питания и выгрузка продуктов обогащения. В корпусе размещается колесо элеватора, которое предназначено для выгрузки из ванны сепаратора утонувшего продукта. Цилиндрическая часть корпуса имеет футеровки.

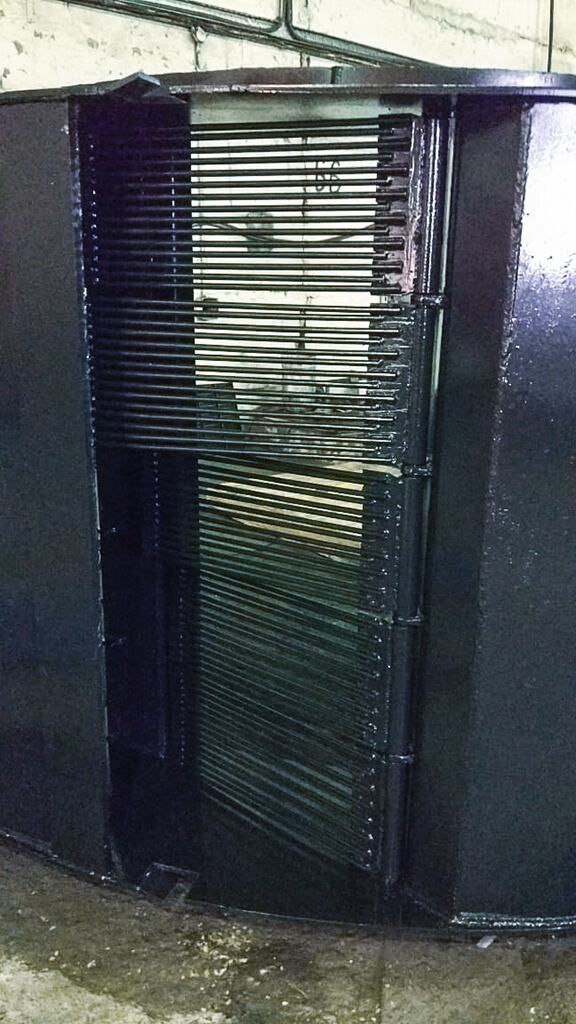

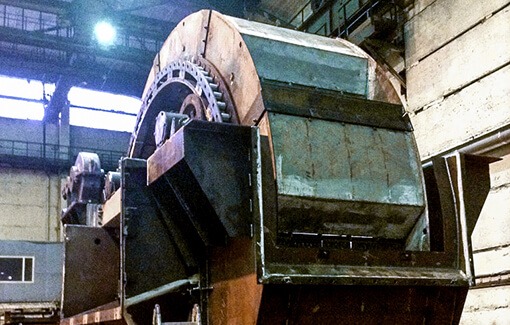

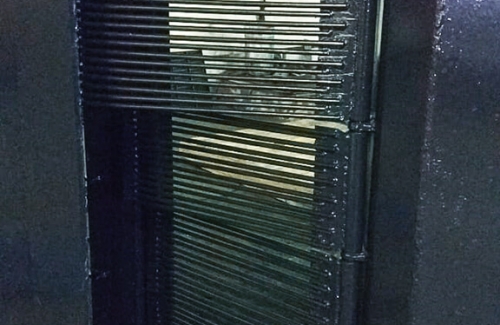

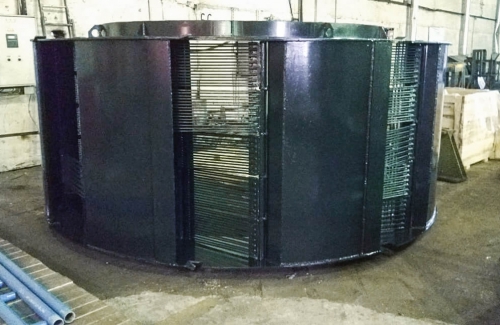

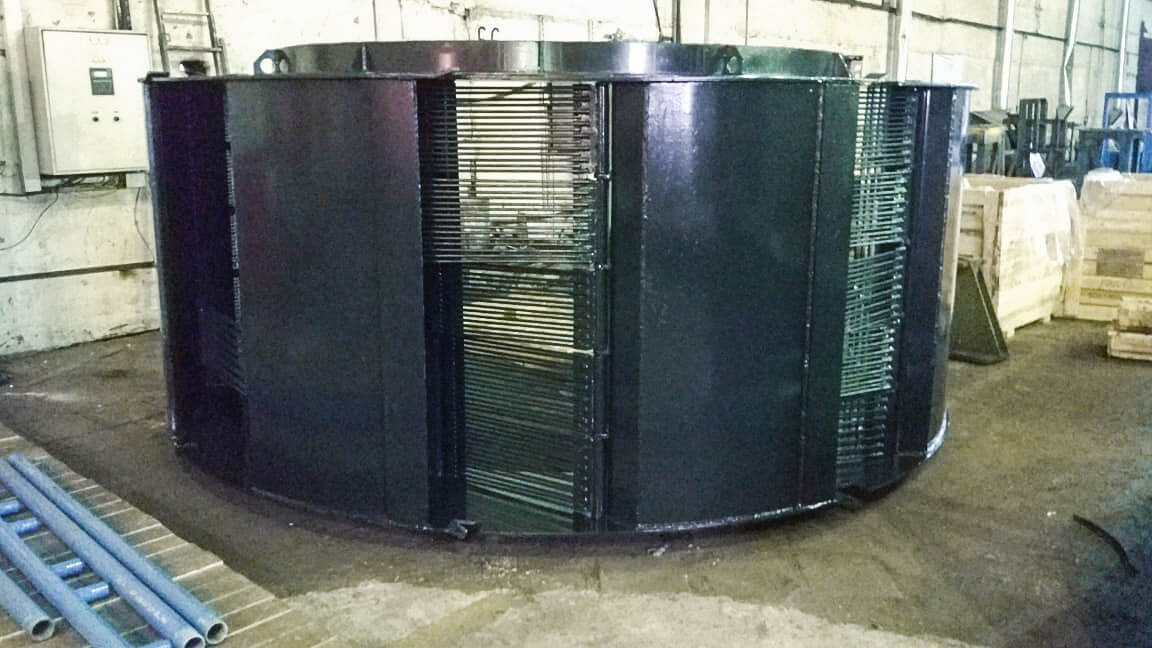

Колесо состоит из восьми ковшей, ковши колеса имеют закрывающиеся и открывающиеся под действием собственной массы лопасти, шарнирно укрепленные на осях. При вращении колеса лопасти, находящиеся в нижнем положении, закрыты и препятствуют выгрузке материала, находящегося в колесе из ковша, а лопасти, находящиеся в верхнем положении открыты и являются направляющими для выгрузки утонувшего продукта из ковша. Опорой элеваторного колеса являются катки, смонтированные на раме привода.



В состав сепаратора входит течка, предназначенная для сбора кондиционной суспензии и направления ее в специальный сборник. На кронштейнах корпуса течки установлен гребковый механизм, служащий для выгрузки из сепаратора крупных кусков концентрата, он состоит из вала, лопастей и подшипников.

Технические характеристики

Наименование параметров

Величина

Ширина ванны, мм

2000

Крупность исходного продукта, мм

13-300

Производительность по исходному продукту

при крупности 13-300 мм, т/ч, не более

при крупности 25-300 мм, т/ч, не более

215

270

Производительность в процентах от производительности по исходному продукту

по всплывшему продукту, не более, %

по утонувшему продукту, не более, %

75

75

Габаритные размеры

длина, мм, не более

ширина, мм, не более

высота, мм, не более

4500

4700

4100

Занимаемая площадь, м2, не более

21

Масса, кг, не более

1580
