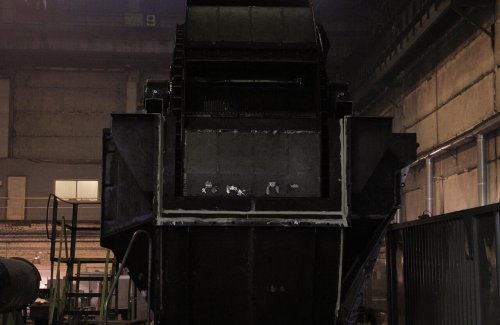

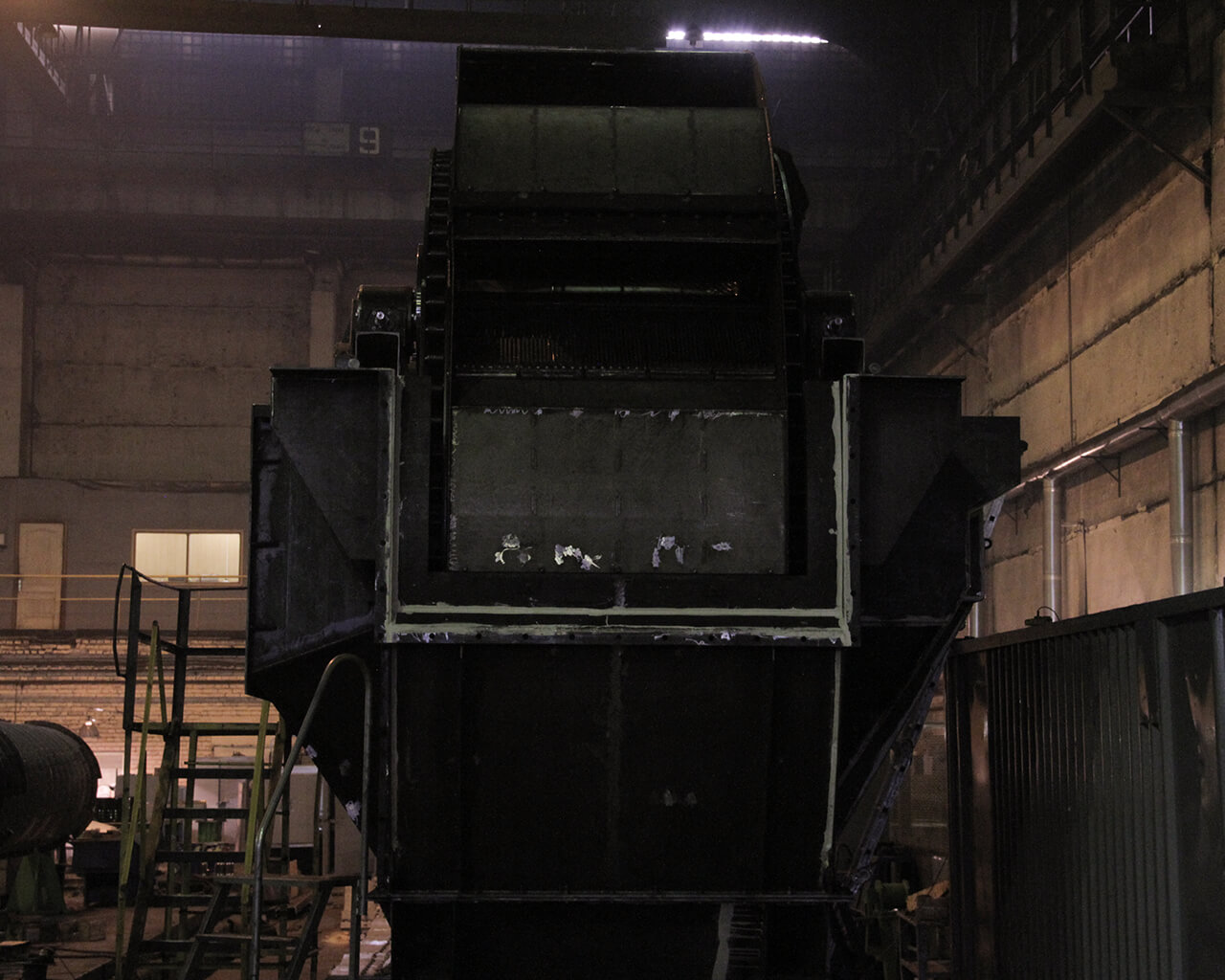

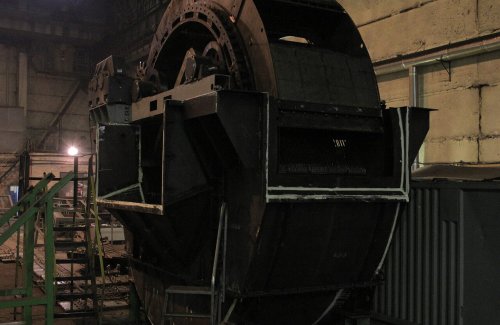

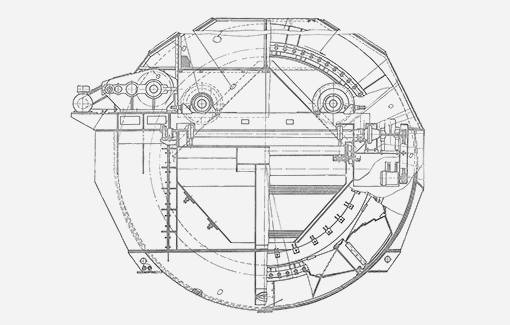

Сепаратор колесный тяжелосредный - СКВП-32К

Назначение

Сепаратор колесный тяжелосредный СКВП-32К предназначен для обогащения углей, антрацитов и сланцев крупностью 13-300 мм. Оборудование состоит из ванны, в которой происходит разделение исходного питания, устройств для выгрузки концентрата и отходов обогащения.



Загрузка сепаратора исходным питателем производится равномерно по всей ширине ванны разделения. В ванне сепаратора происходит разделение исходного питателя по плотности на два продукта: всплывающий и утонувший.



Всплывший продукт, находящийся на поверхности суспензии, транспортным потоком суспензии перемещается вдоль ванны к разгрузочному порогу и выгружается из сепаратора лопастями гребкового механизма.

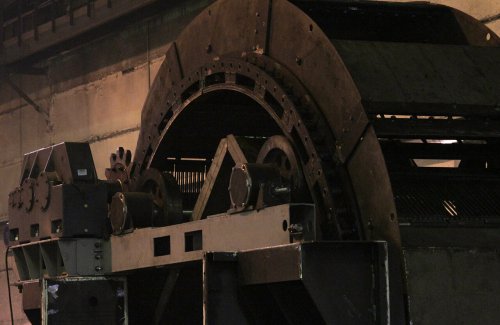

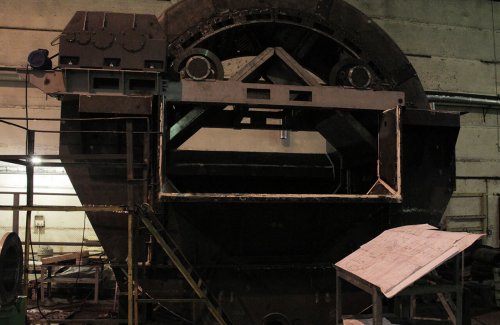

Утонувший продукт оседает в ковши элеваторного колеса через загрузочные окна. При вращении элеваторного колеса лопасти под действием собственной массы, поворачиваются, закрывая загрузочные и открывая разгрузочные окна. При дальнейшем вращении колеса утонувший продукт выгружается из ковшей справа или слева от сепаратора в зависимости от его исполнения.

Технические характеристики

Наименование параметров

Величина

Ширина ванны, мм

3200

Крупность исходного продукта, мм

13-300

Производительность по исходному продукту

при крупности 13-300 мм, т/ч, не более

при крупности 25-300 мм, т/ч, не более

400

500

Производительность в процентах от производительности по исходному продукту

по всплывшему продукту, не более, %

по утонувшему продукту, не более, %

75

75

Габаритные размеры

длина, мм, не более

ширина, мм, не более

высота, мм, не более

7500

6500

6000

Электродвигатели

приводов элеваторного колеса, кВт

привода гребкового механизма, кВт

привод лотка, кВт

11

2,2

4

Масса, кг, не более

36000
