Багер-элеватор обезвоживающий - ЭБ-10МК

Назначение

Багер-элеватор ЭБ-10МК применяется для транспортирования с одновременным обезвоживанием из элеваторных зумпфов каменных углей и антрацитов или продуктов их обогащения с объемной массой насыпного груза не более 1,4 т/м3 под углом наклона 60-75°.

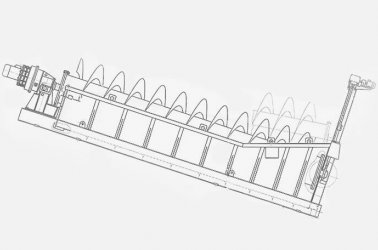

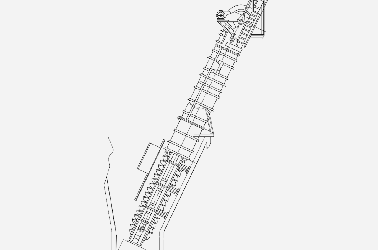

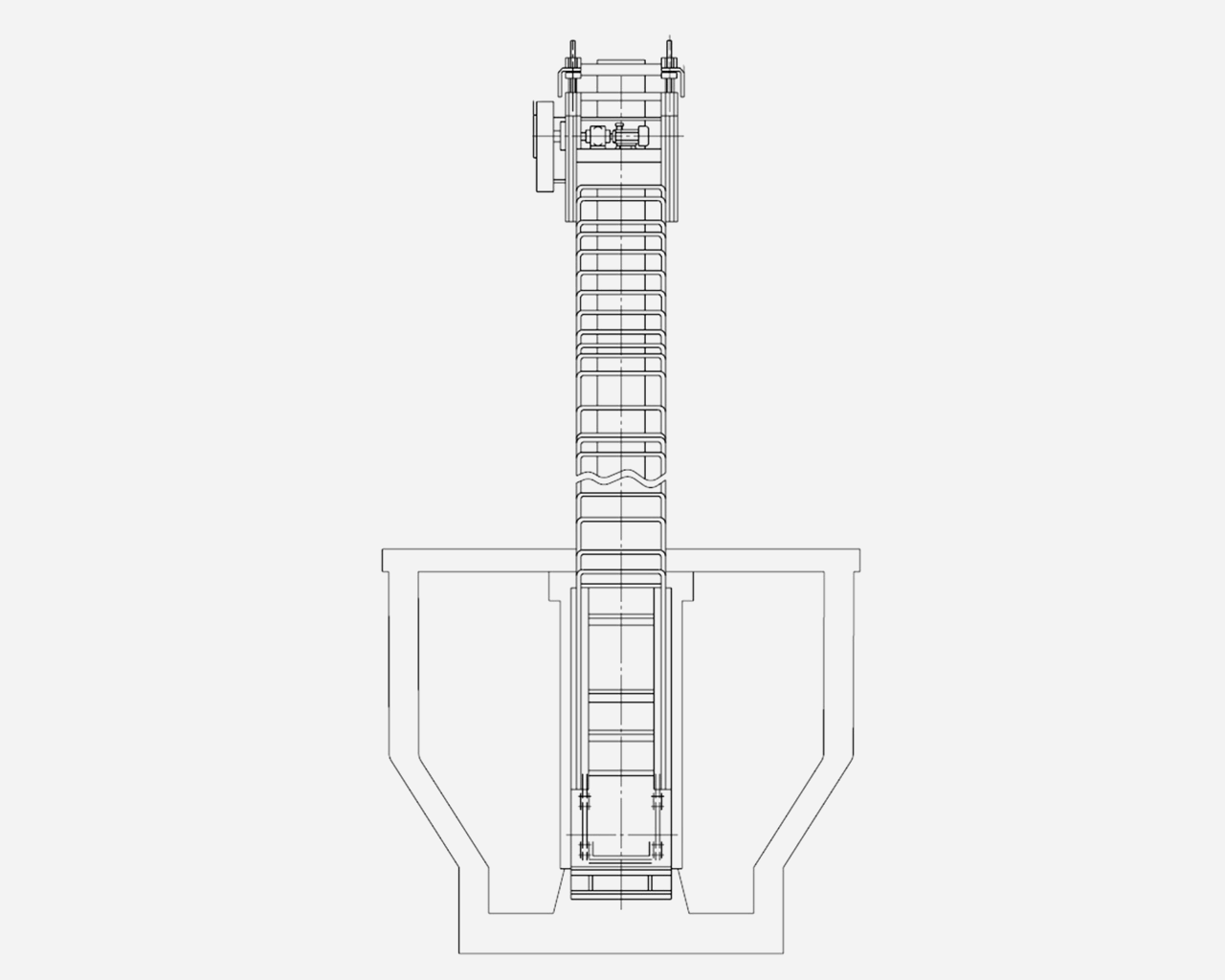

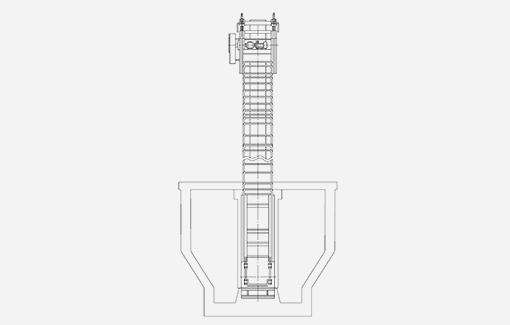

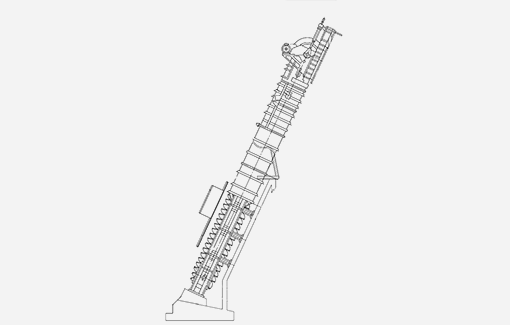

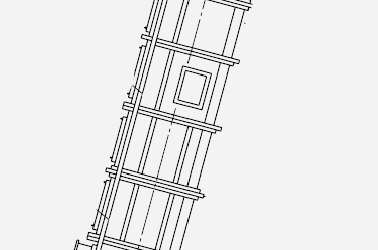

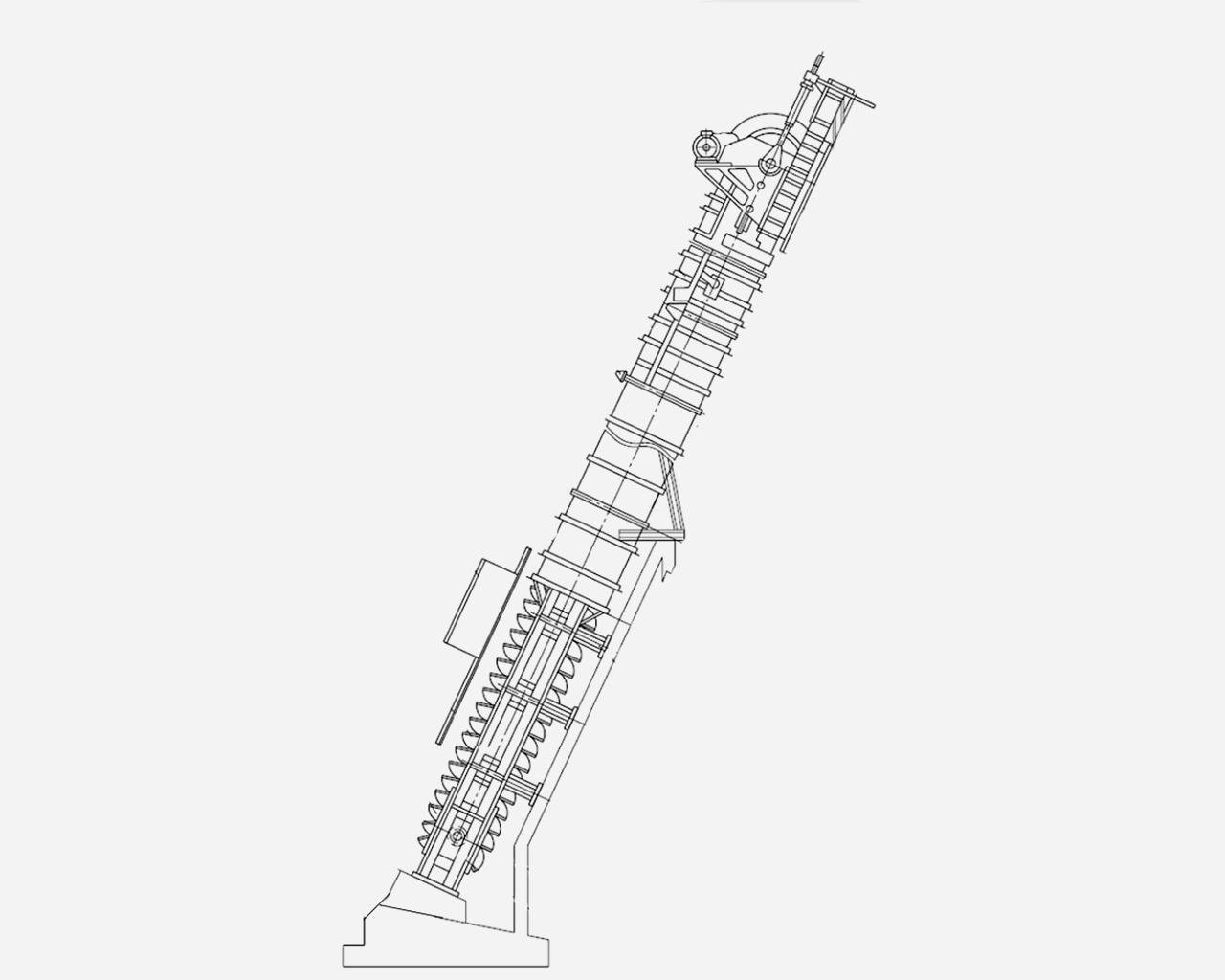

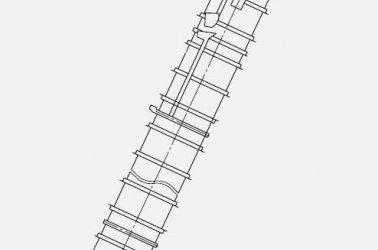

Оборудование состоит из следующих составных частей: головка приводная; секция с ловителем; секция открытая; секция переходная; секция промежуточная; секция нижняя; ограждение; лента ковшовая; установка датчика скорости; опора.

Технические характеристики

Наименование параметра

Величина

Максимальная производительность, т/ч

175

Ковш

номинальная ширина, мм

1000

номинальный шаг, мм

400

вместимость, м3, не менее

0,19

скорость движения, м/с

0,25±10%

Максимальная крупность кусков транспортируемого материала, мм

150

Угол наклона элеватора, °

60-75

Длина транспортирования (расстояние между осями приводного и натяжного валов), мм, не более

28800

Габаритные размеры, мм

длина, мм

ширина, мм

высота, мм

32170

2510

2400

Масса, кг, не более

32000

Электродвигатель привода

номинальная мощность, кВт

37

Удельный расход электроэнергии при максимальной длине и производительности, кДж/(т·м), не более

19,34

Удельная масса при максимальной длине и производительности, кг·ч/(т·м·ч), не более

0,0002

Корректированный уровень звуковой мощности, ДБА, не более

109
