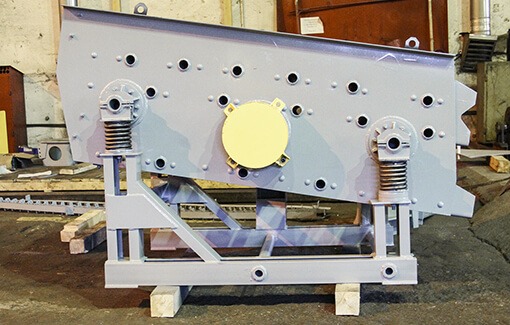

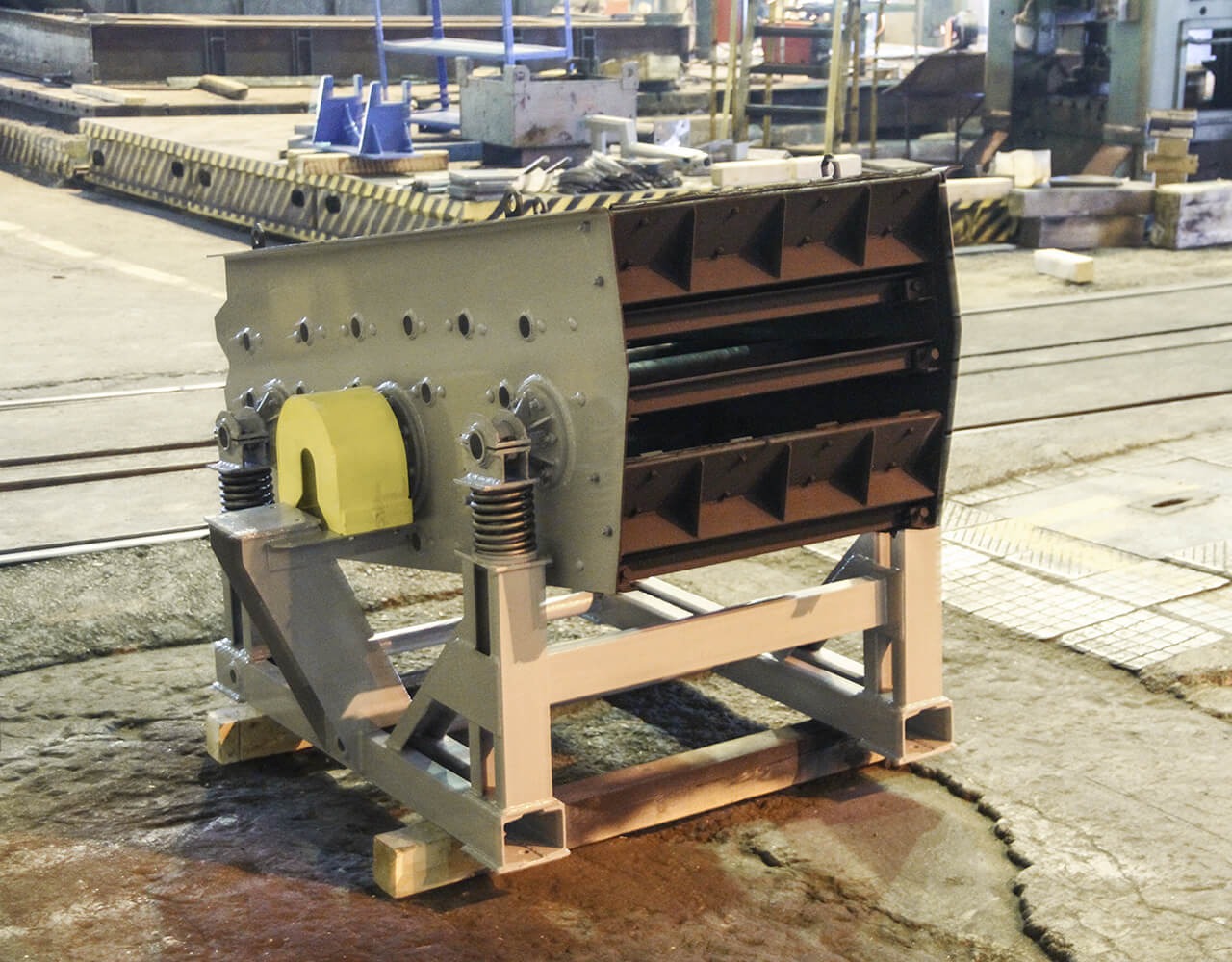

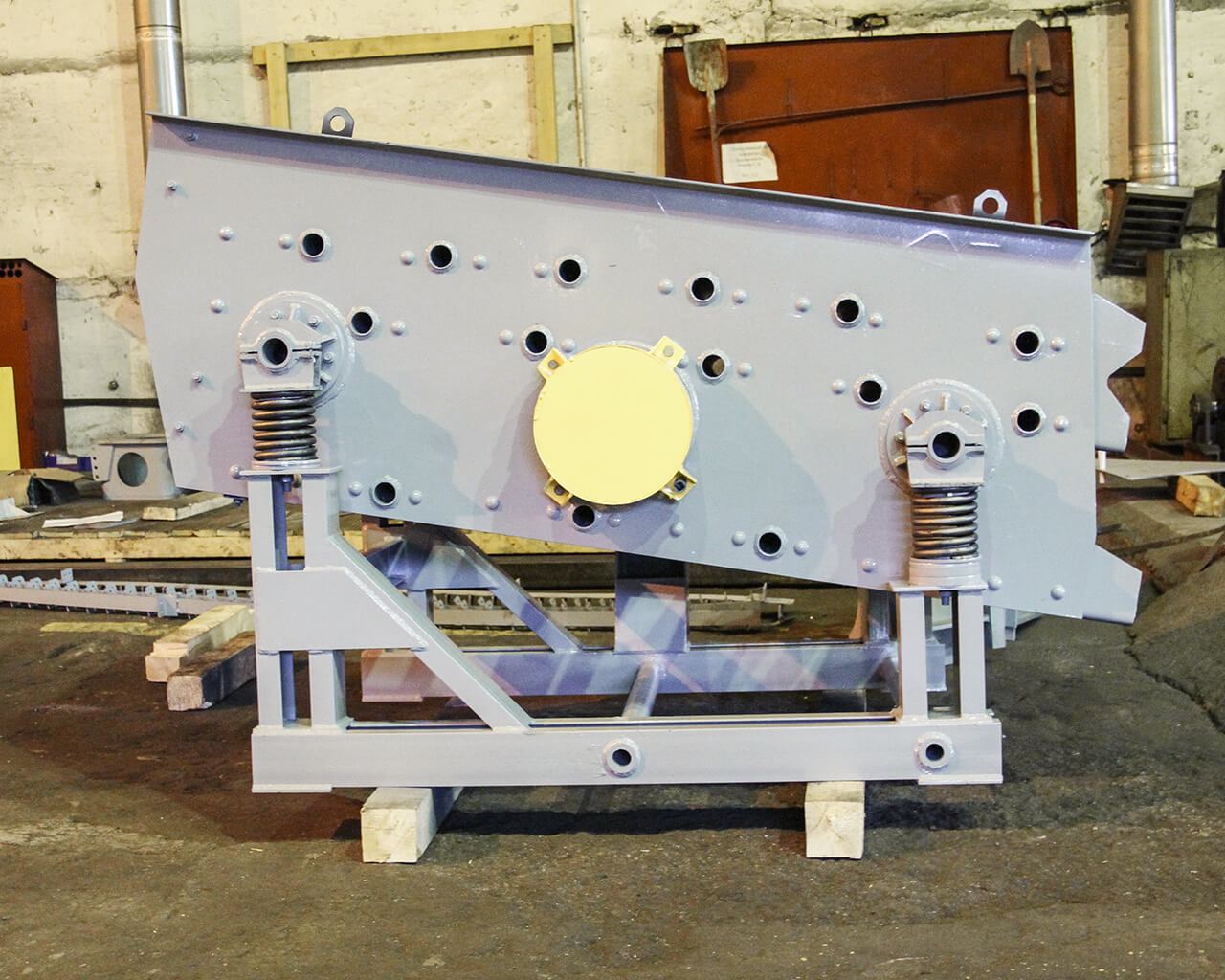

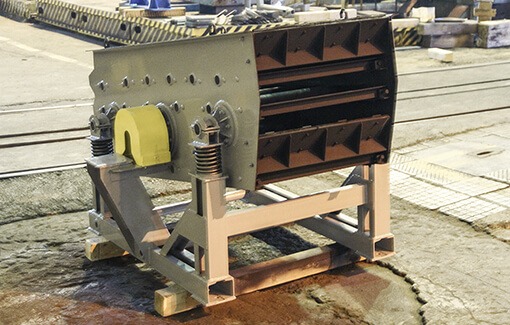

Грохот инерционный легкого типа - ГИЛ-13

Назначение

Грохот инерционный легкого типа ГЛИ-13 предназначен для разделения по крупности сыпучих материалов с максимальной крупностью кусков питания 300 мм и с объемной массой насыпного груза не более 1,4 т/м3 на операциях обезвоживания, обесшламливания, сухого грохочения (с поверхностной влагой материала не более 5%).  Оборудование применяется для работы в закрытых помещениях на дробильно-сортировочных и обогатительных предприятиях в странах с умеренным климатом. Изготавливается в опорном исполнении для условий эксплуатации по УХЛ4 по ГОСТ 15150-69.

Принцип работы грохота

Материал из загрузочной течки поступает на сита грохота и при колебаниях короба транспортируется к разгрузке, одновременно просеиваясь сквозь отверстия сита. Материал, прошедший сквозь отверстия верхнего сита  поступает на среднее сито, где совершается аналогичная операция. Материал, прошедший сквозь отверстия нижнего сита, поступает на нижнее сито. Материал, прошедший сквозь отверстия нижнего сита, попадает в воронку для подрешетного продукта. Надрешетный продукт с сит попадает в разгрузочные течки.

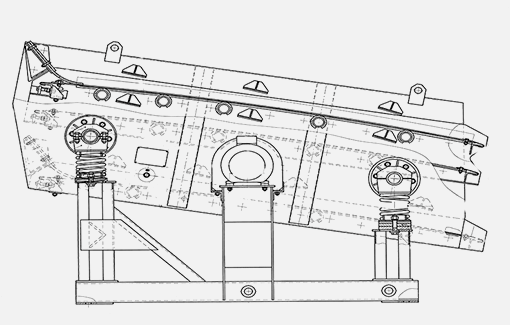

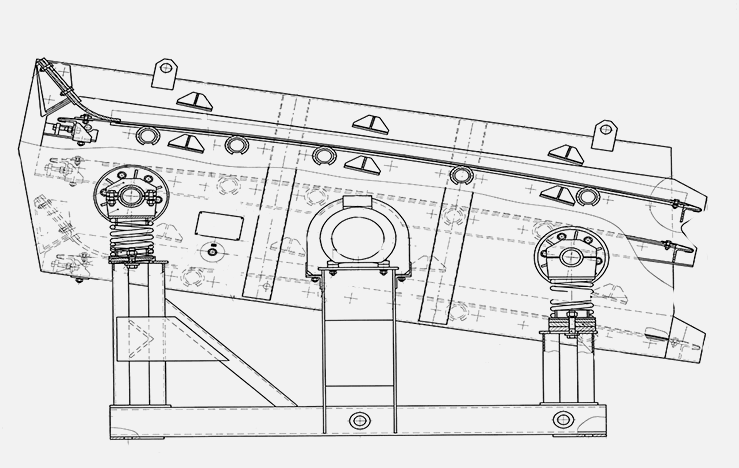

Короб грохота, установленный наклонно под углом (10-25 градусов) на опорах, под действием центробежной силы инерции совершает колебательные движения.

Технические характеристики

Наименование параметра

Величина

Производительность, м3

зависит от вида материала и условий грохочения

Размер просеивающей поверхности

ширина, мм

длина, мм

750

1750

Площадь просеивающей поверхности одного яруса, м2

1,2

Число ярусов сит

3

Тип просеивающих поверхностей

Сетка ГОСТ 3306-88

размеры отверстий определяются заказчиком

Кинематические параметры

Амплитуда колебаний короба, мм

3 - 4

Частота колебаний ,Гц

16

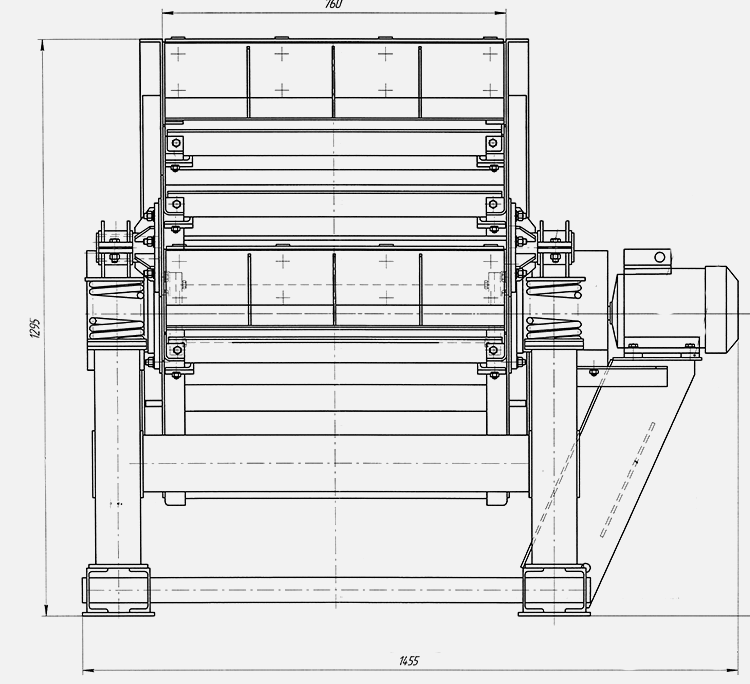

Габаритные размеры колеблющейся части грохота

длина, мм

1920

ширина, мм

1050

высота, мм

1295

Масса колеблющейся части грохота, кг

400

Угол наклона короба, °

10-25

Мощность двигателя, кВт

1,5
