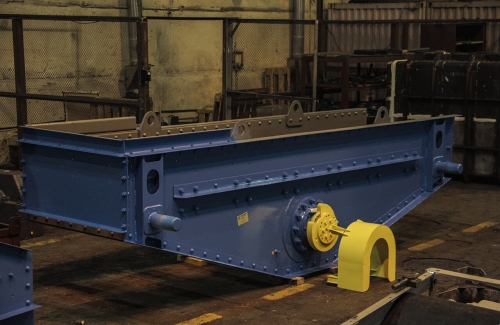

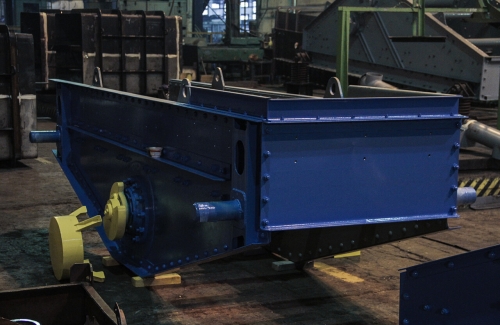

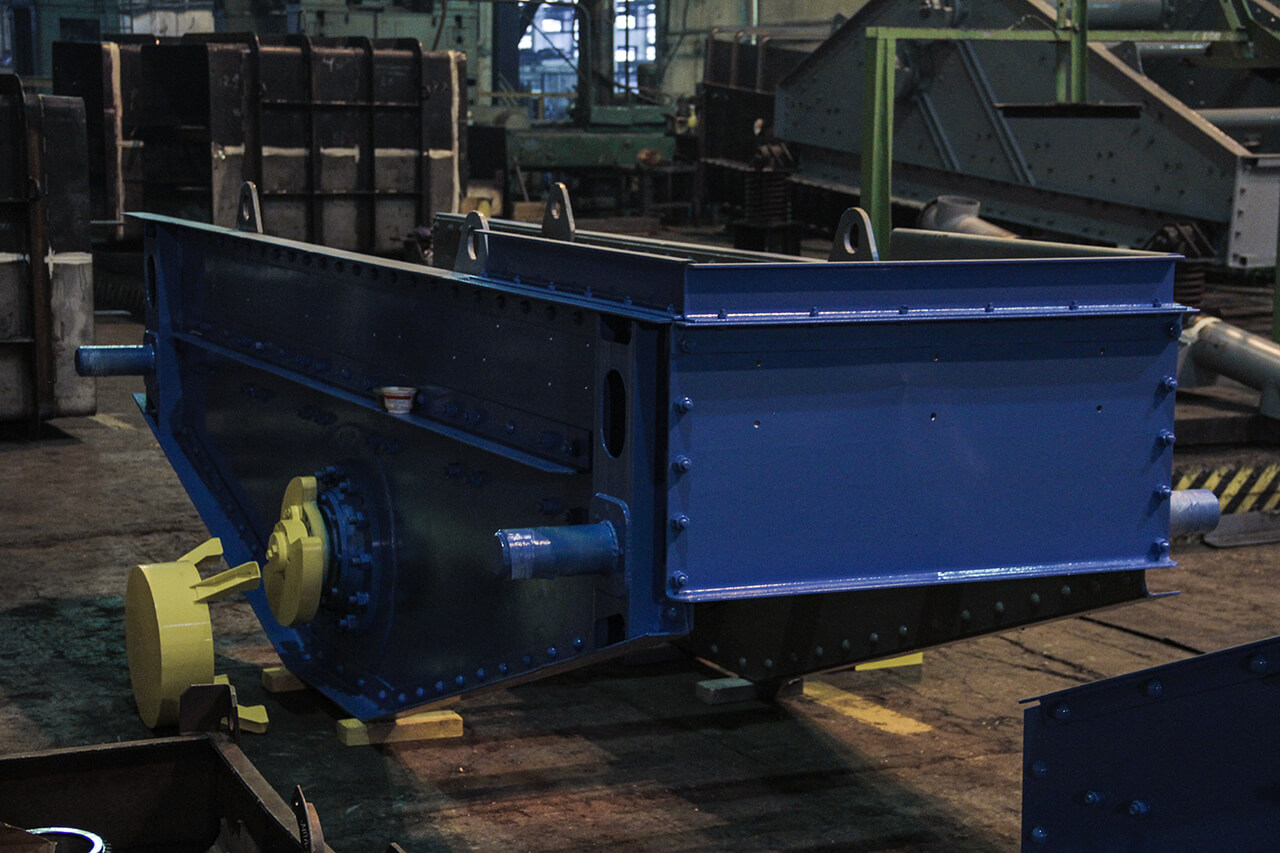

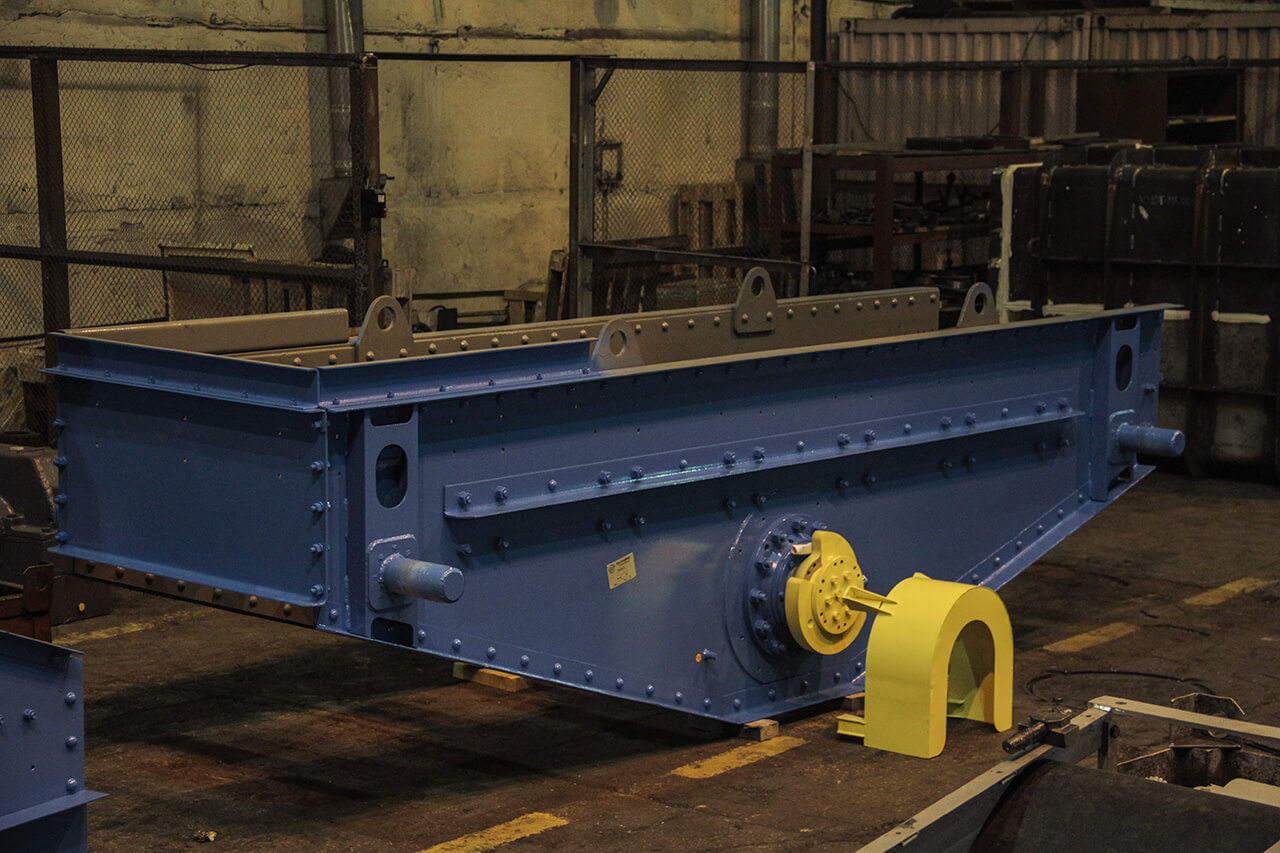

Грохот инерционный - ГИЛ-21

Назначение

Грохот инерционный ГИЛ-21 предназначен для рассортировки по крупности сыпучих материалов с объемной массой насыпнго груза 1,4 т/ми крупностью кусков питания не более 35 мм при угле наклона просеивающей поверхности 10-25°.



Оборудование применяется на операциях сухого грохочения сыпучих материалов (поверхностная влажность не более 5%) на предприятиях угольной промышленностии, черной и цветной металургии, в строительстве.

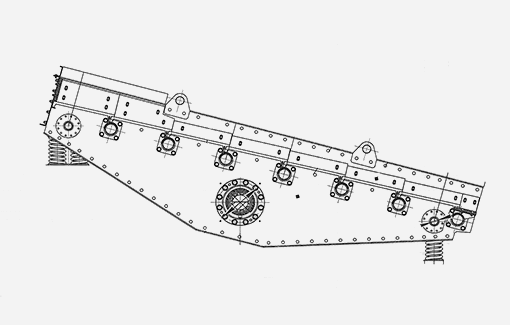

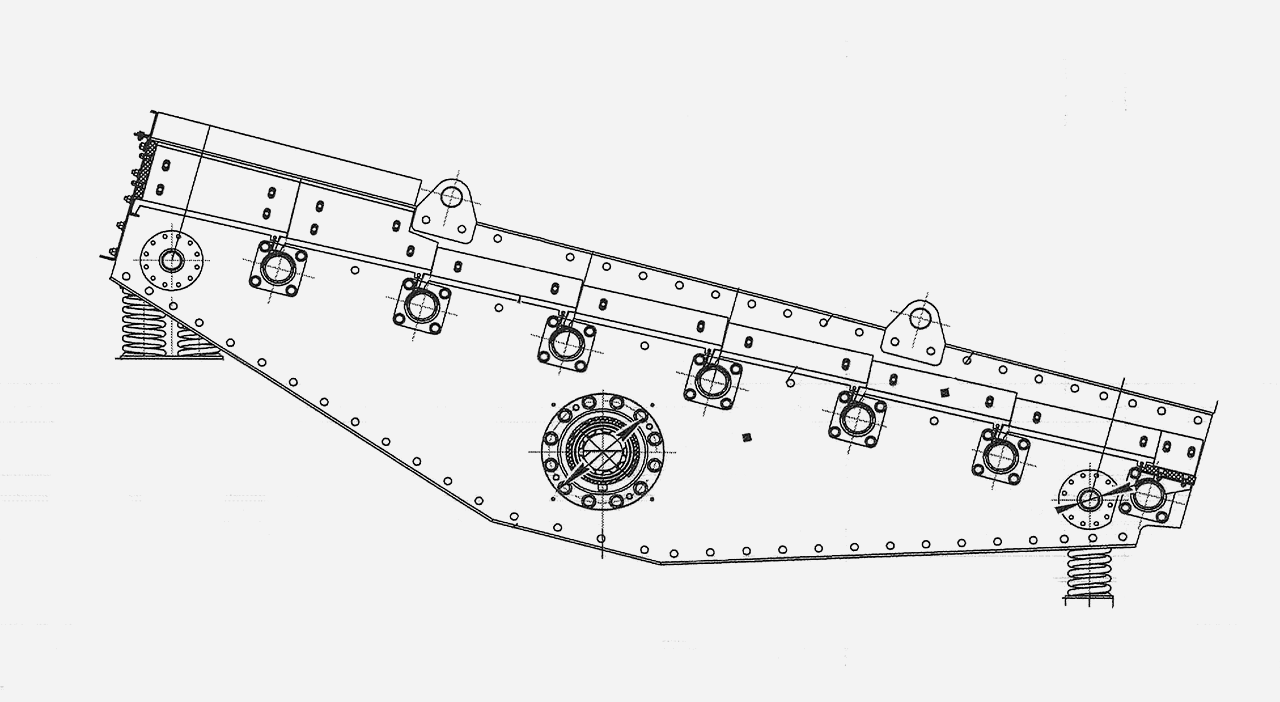

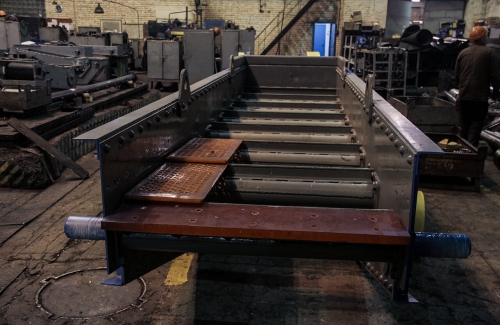

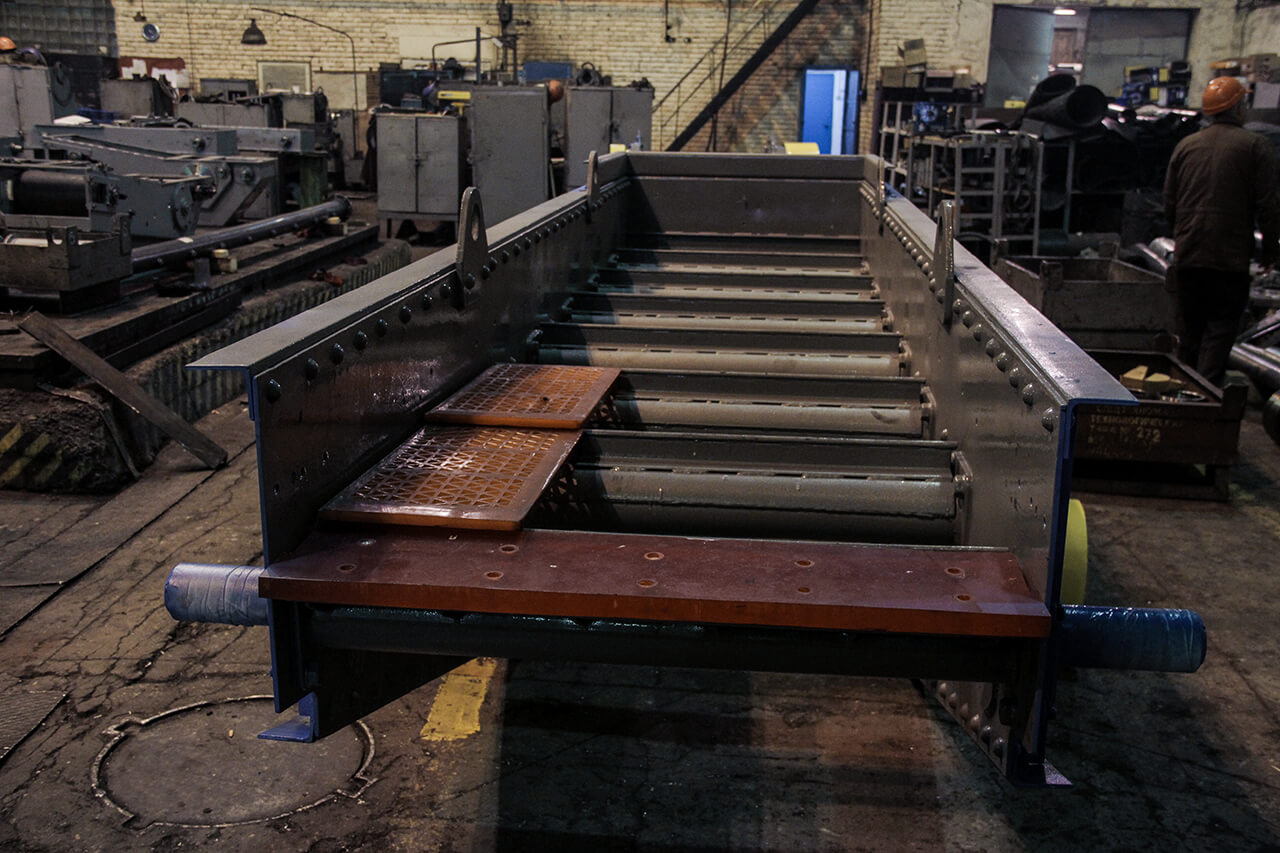

Машина для грохочения может изготавливаться с правым или левым расположением привода и состоит из следующих узлов: короб, вибратор, опооры верхние и нижние, секции подситников, ограждение вращающихся частей, электродвигатель вибратора, лоток разгрузки, установка футировок.



Технические характеристики

Наименование параметра

Величина

Производительность, т/ч

Зависит от вида материала, типа сит и условий грохочения

Размер просеивающей поверхности

ширина, мм

длина, мм

1000

4200

Площадь просеивающей поверхности яруса, не менее, м2

4,2

Полезная площадь просеивающей поверхности яруса, не менее, м2

3,8

Число ярусов сит

1

Кинематические параметры

амплитуда колебаний короба (регулируемая), мм

2 - 4

частота колебаний, Гц

16,2

Габаритные размеры колеблющейся части грохота

длина, мм

4495

ширина, мм

1740

высота, мм

1350

Масса колеблющейся части грохота, кг

2003

Угол наклона короба, °

10-25
