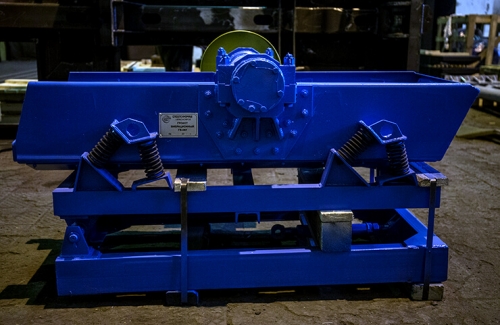

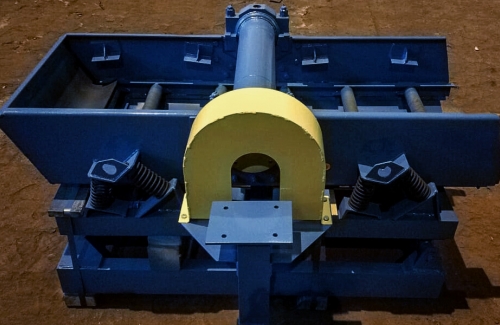

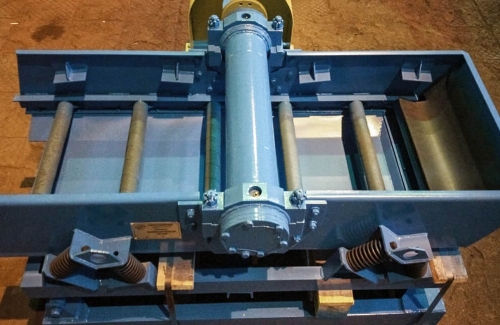

Грохот вибрационный - ГВ-06У

Назначение

Грохот вибрационный ГВ-06У предназначен для рассортировки по крупности сыпучих материалов. Изготавливется в опорном исполнении с правым или левым расположением привода, эксплуатируется в закрытых помещениях на горно-обогатительных предприятиях.

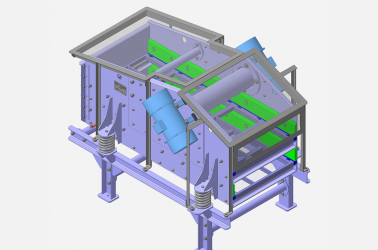

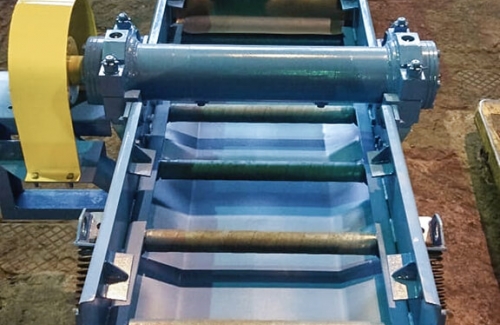

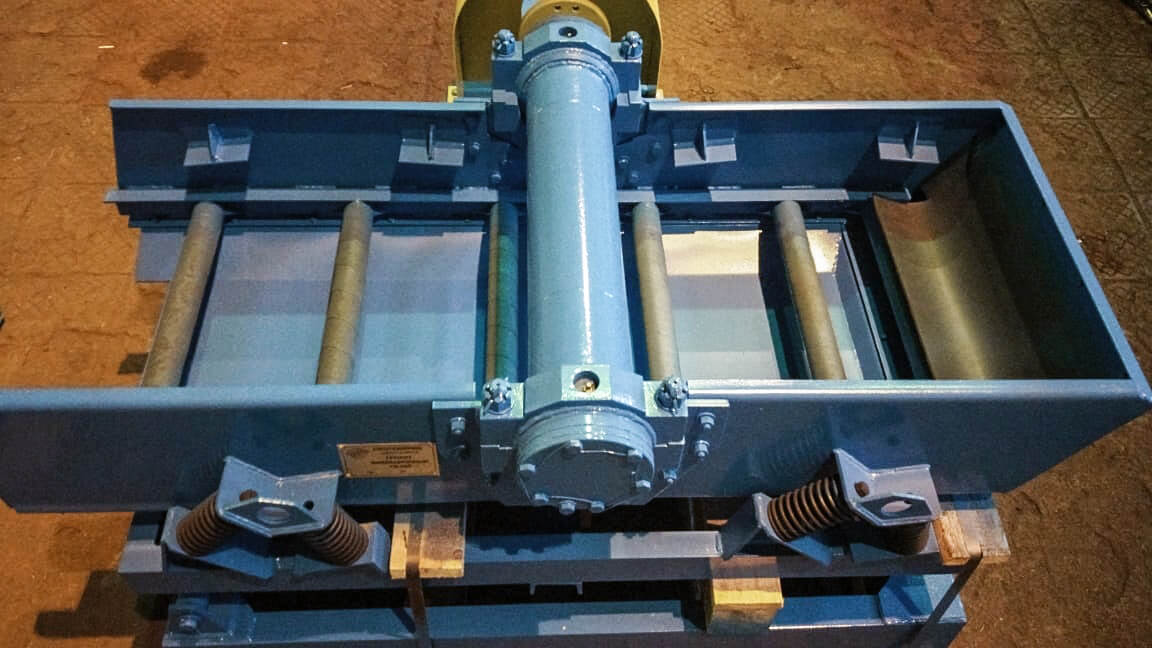

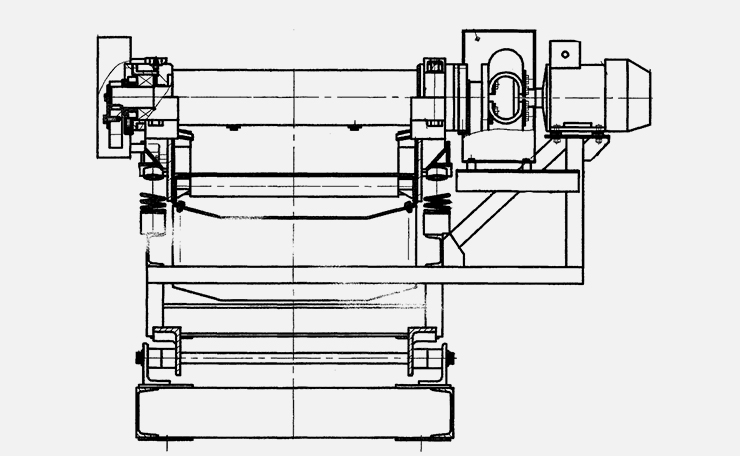

В состав вибрационного грохота входят: короб; вибратор; опоры; рама опорная; ограждения вращающихся частей; кронштейн под электродвигатель; элетродвигатель вибратора; укрытие пылезащищенное (опционально).

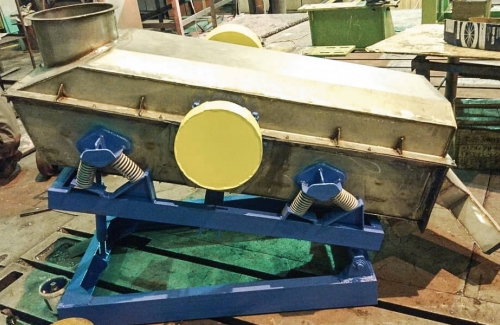

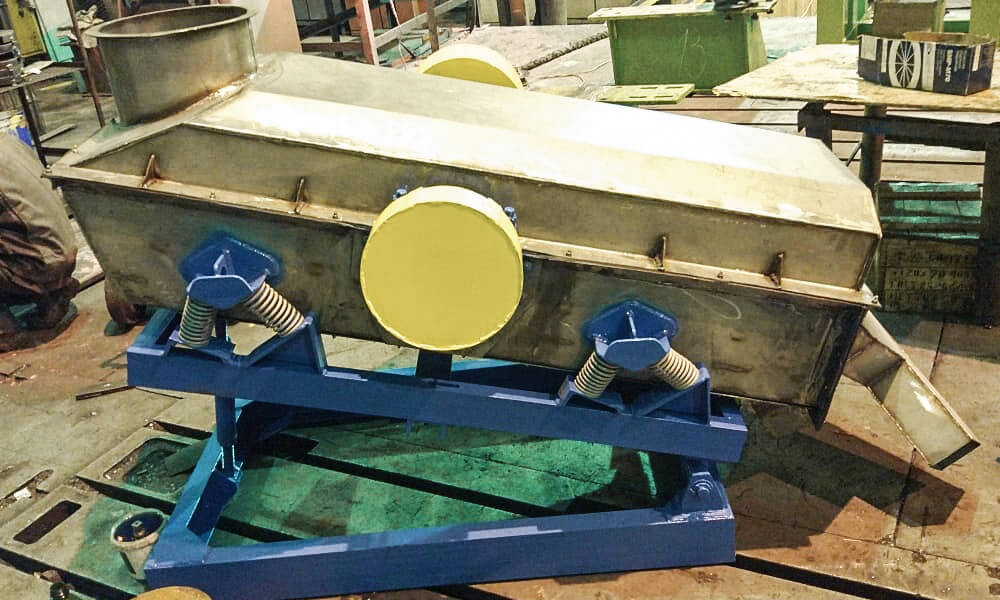

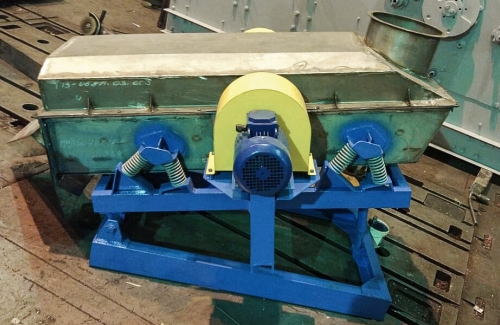

Укрытие пылезащитное предназначено для предотвращения попадания в окружающую среду пыли, которая образуется в процессе грохочения сыпучих материалов. Основой укрытия является сварная металлоконструкция, которая крепится к коробу. Патрубок подсоединяется к системе вытяжной вентиляции.

Технические характеристики

Наименование параметра

Величина

Производительность, м3

зависит от вида материала и условий грохочения

Площадь просеивающей поверхности, м2

0,6

Число ярусов сит

1

Частота колебаний, об/мин

1440

Номинальная мощность эл.двигателя, кВт

1,1

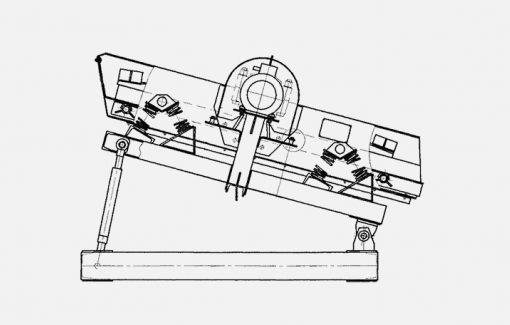

Максимально допустимый угол продольного наклона короба,°

20

Число опор в грохоте, шт

4

Размеры просеивающей поверхности, мм

ширина, мм

520

длина, мм

1350

Габаритные размеры колеблющейся части грохота

длина, мм

1500

ширина, мм

1200

высота, мм

1000

Масса колеблющейся части грохота, кг

170
