Классификатор с непогруженной спиралью - 2КСН-30х152

Назначение и область применения

Классификатор спиральный 2КСН-30х152 предназначен для разделения рудных, нерудных и сыпучих материалов в водной среде на две фракции различной крупности. Исходным продуктом питания является пульпа, представляющая собой взвесь в воде минеральных частей. Крупным продуктом разделения являются пески, а тонким продуктом является слив. Пески и слив являются конечными продуктами классификации.

Классификатор применяется в обогатительном производстве, в металлургической, строительной и других отраслях промышленности.



Технические характеристики

Наименование параметра

Значение

Производительность расчётная

по пескам, т/час

сливу, т/час





880

150

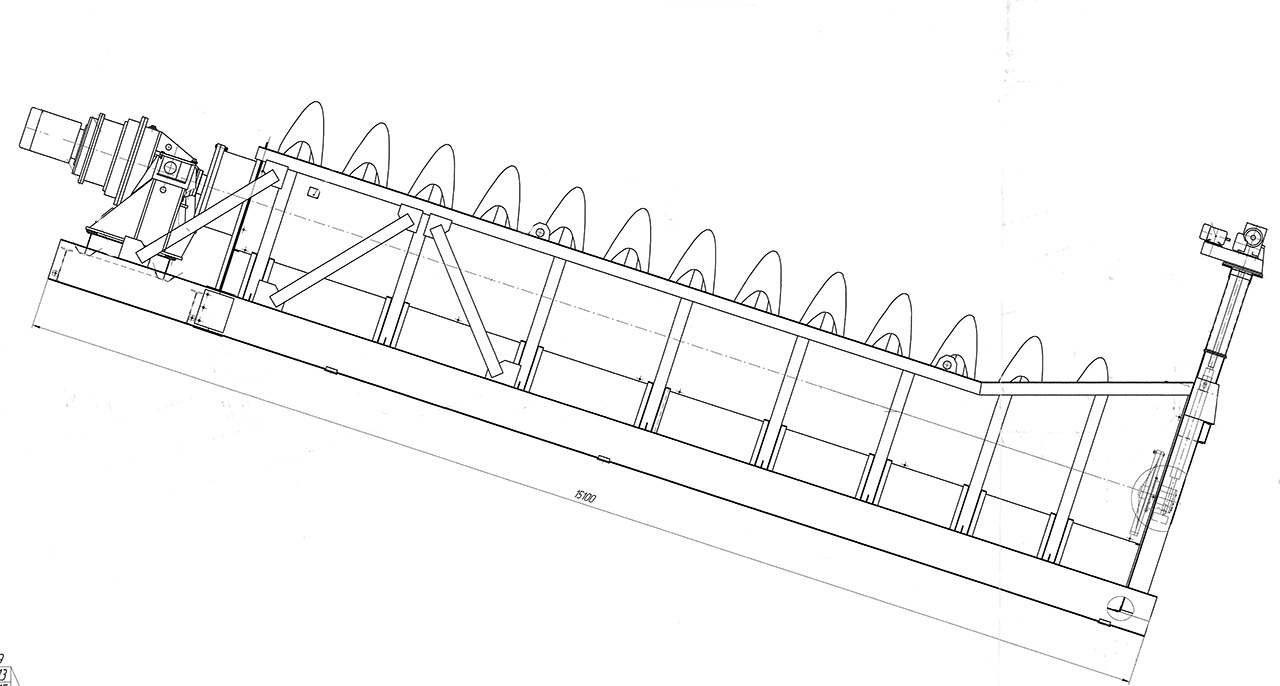

Длина корыта, мм



12500

Диаметр спирали, мм

3000

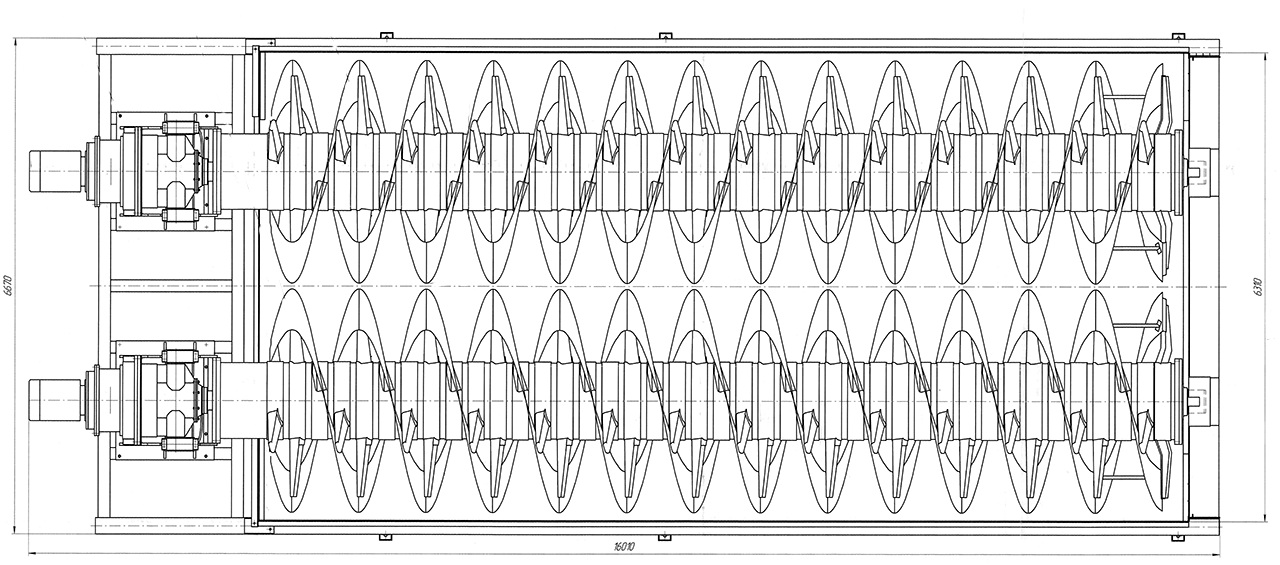

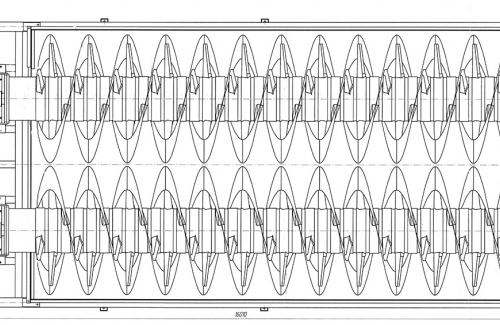

Количество спиралей, шт

2

Направление винтовой спирали

1-ая спираль

2-ая спираль



левое

правое

Частота вращения спирали, об/мин

3,2

Количество приводов

2

Двигатель

А200L6Т2

Мощность, кВт

30

Частота вращения, об/мин

1000

Редуктор

планетарный, 3-х ступенчатый

Максимальный момент, Нм

128500

Смазка

картерная

Привод подъема спирали



Количество приводов

2

Двигатель

мощность, кВт

частота вращения, об/мин

АИР100L4Т2

4,0

1450

Редуктор

передаточное число

Ч-125-20-52-11-00-Т2

20

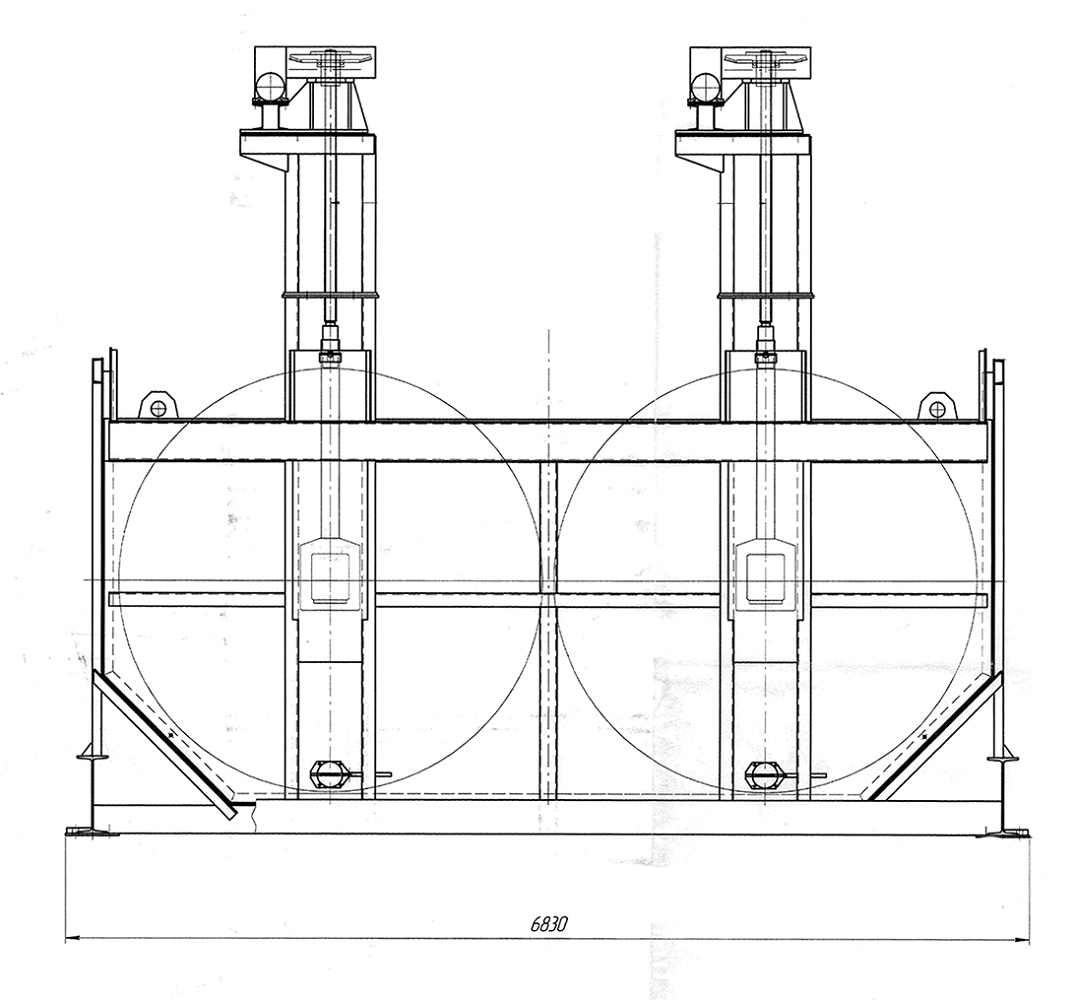

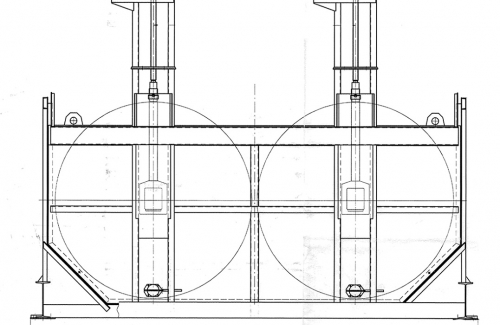

Габариты (LxBxH), мм

16000х6830х4950

Масса, т

66,4

Срок службы 10 лет при условии соблюдения правил эксплуатации и своевременного проведения антикоррозийных мероприятий
