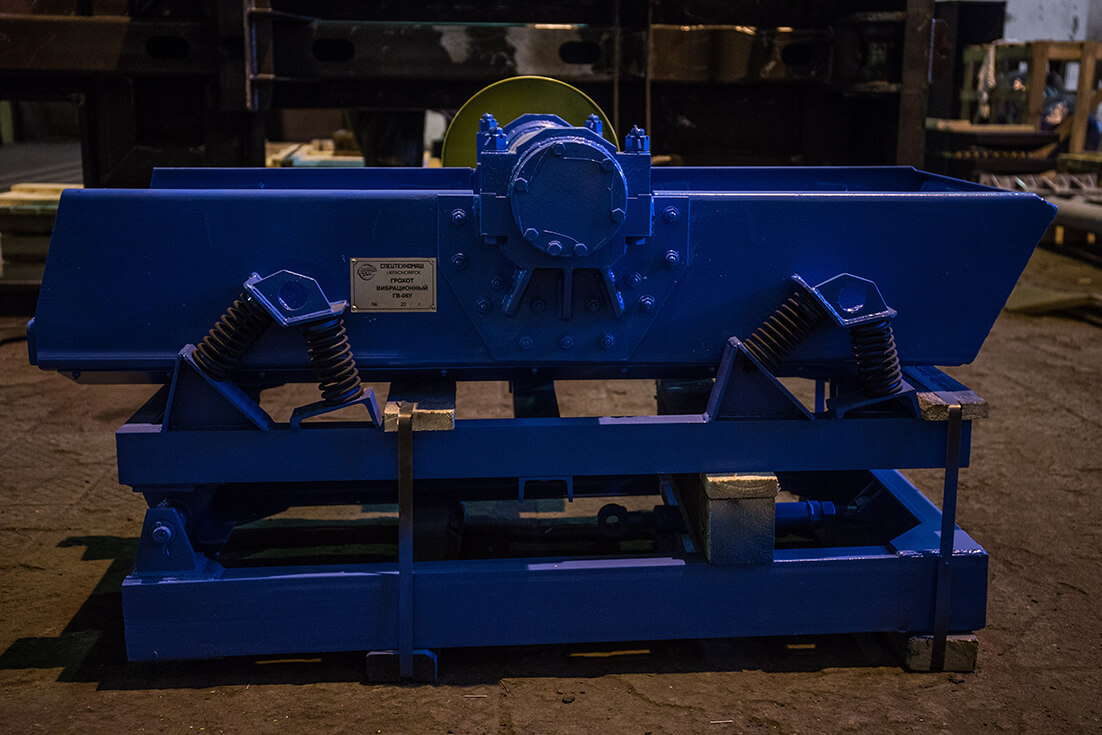

Грохот — оборудование для просеивания и обезвоживания сыпучего материала при помощи просеивающих поверхностей с определенным размером и видом отверстий. В зависимости от сферы применения различают различные типы оборудования для грохочения. В данном обзоре мы собрали основные буквенно-цифровые обозначения.
Пример условного обозначения грохота с круговыми колебаниями, легкого типа с шириной просеивающей поверхности 1250 мм и с двумя ярусами сит для угля — ГИЛ-32У
Обозначение грохотов с колеблющейся рабочей поверхностью
Согласно ГОСТ 2378 тип и исполнение грохота, определяемые траекторией колебания, обозначается буквенной аббревиатурой и цифровым показателем.
Обозначение грохота может заканчиваться буквенным или цифровым индексом его модификации.
Номер буквы | Буквенная аббревиатура |
Первая буква | «Г» — обозначает грохот |
Вторая и следующая буква характеризует исполнение | «И» — с круговыми и близкими к ним колебаниями «С» — с прямолинейными колебаниями «ИС» — с близкими к прямолинейным колебаниями |
Последняя буква определяет тип грохота | «Л» — легкого типа «С» — среднего типа «Т» — тяжелого типа |
В структуре числового обозначения следующие данные.
Номер цифры | Цифра |
Первая цифра характеризует ширину просеивающей поверхности | «2» — 1000 мм «3» — 1250 мм «4» — 1500 мм «5» — 1750 мм «6» — 2000 мм «7» — 2500 мм «8» — 3000 мм «9» — 3550 мм «10» — 4000 мм |
Вторая цифра обозначает число ярусов сит | «1» — однодечные «2» — двухдечные «3» — трехдечные и т.д. |
В дополнение к существующим обозначениям инерционных грохотов было предложено по-новому закодировать ширину просеивающей поверхности. Этот тип в структуре числового обозначения также применяется на практике.
Ширина просеивающей поверхности, мм | Обозначение |
500 | «0,5» |
630 | «0,63» |
800 | «0,8» |
1000 | «1,0» |
1250 | «1,25» |
1500 | «1,50» |
1750 | «1,75» |
2000 | «2,0» |
2500 | «2,5» |
3000 | «3,0» |
3500 | «3,5» |
4000 | «4,0» |
В развитие обозначения инерционных грохотов принято также обозначение вида перерабатываемого материала и также специальных конструктивных признаков.
Перерабатываемый материал | Кодировка грохота |
Уголь, антрацит, горючие сланцы | «У» |
Кокс | «К» |
Руда черных и цветных металлов | «Р» |
Окатыши серые | «С» |
Окатыши обожженные при температуре не более 5000 градусов С | «О» |
Агломерат охлажденный при температуре не более 120 градусов С | «А» |
Агломерат горячий с температурой не более 800 градусов С | «Г» |
Порошки | «П» |
Щебень, гравий, песок и другие и другие неметаллорудные строительные материалы | «Щ» |
Для множества (два и более) видов материалов (универсальное исполнение) | «М» |
Прочие (другие) материалы | «Д» |
В зависимости от специальных конструктивных признаков грохоты могут быть следующих исполнений.
Специальные конструктивные признаки | Кодировка грохота |
С подогревом сит | «S» |
С охлаждением сит | «N» |
С устройством для передвижения | «V» |
Неравномерные и разнонаправленные колебания | «W» |
Относительные колебания составных частей грохота | «R» |
Обозначения модернизации исполнения грохота в зависимости от специальных конструктивных признаков вносят в структуру условного обозначения только при их наличии.
Обозначение других типов грохотов
В настоящее время на предприятиях в сфере обогащения сырья для различных видов грохочения, наряду с грохотами с колеблющейся рабочей поверхностью, применяют подвижные грохоты у которых рабочая поверхность движется путем вращения ее целиком или за счет вращения отдельных элементов.
В таблице ниже представлены аббревиатуры по обозначению различных типов грохотов, которые встречаются на практике.
Тип грохота | Обозначение |
Грохоты вибрационные | «ГВ» |
Грохоты цилиндрические | «ГЦ» («ГЦЛ») |
Грохоты конические | «ГСК» («ГК») |
Грохоты колосниковые | «ГК» |
Грохоты шнековые | «ГШ» |
Грохот-питатель | «ПКО» |
Грохот гидромеханический пластинчатый (дерокер) | «ГПР» |
Гидрогрохот | «ГГН» («ГНК», «НПП») |
Дробилка-грохот барабанная | «ДГБ» |
