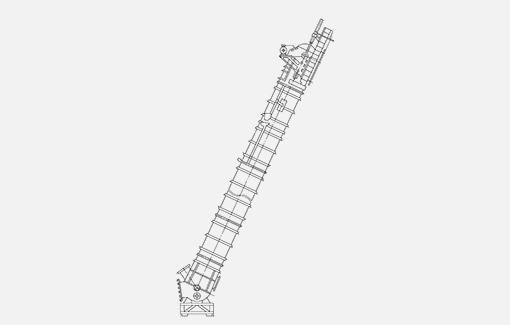

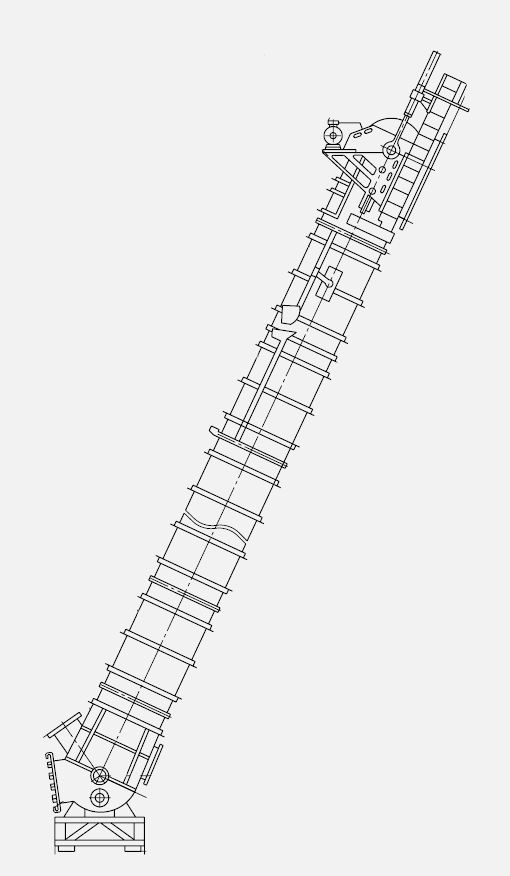

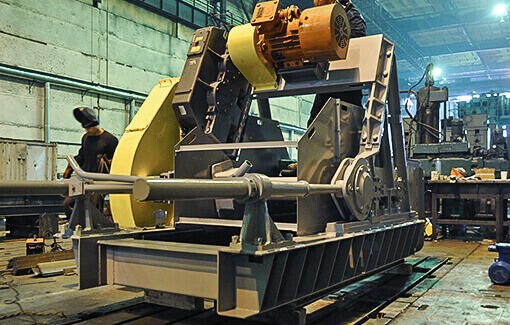

Элеватор ковшовый наклонный обезвоживающий - ЭО-6С

Назначение

Элеватор ковшовый обезвоживающий ЭО-6С представляет собой транспортирующее устройство непрерывного действия, тяговым органом которого является замкнутая ковшовая лента с прикрепленными к ней сомкнуто расположенными ковшами, в которых имеются отверстия для обезвоживания транспортируемого материала. Применяется на обогатительных фабриках и коксохимических производствах в технологической цепи аппаратов в комплексе с отсадочными машинами

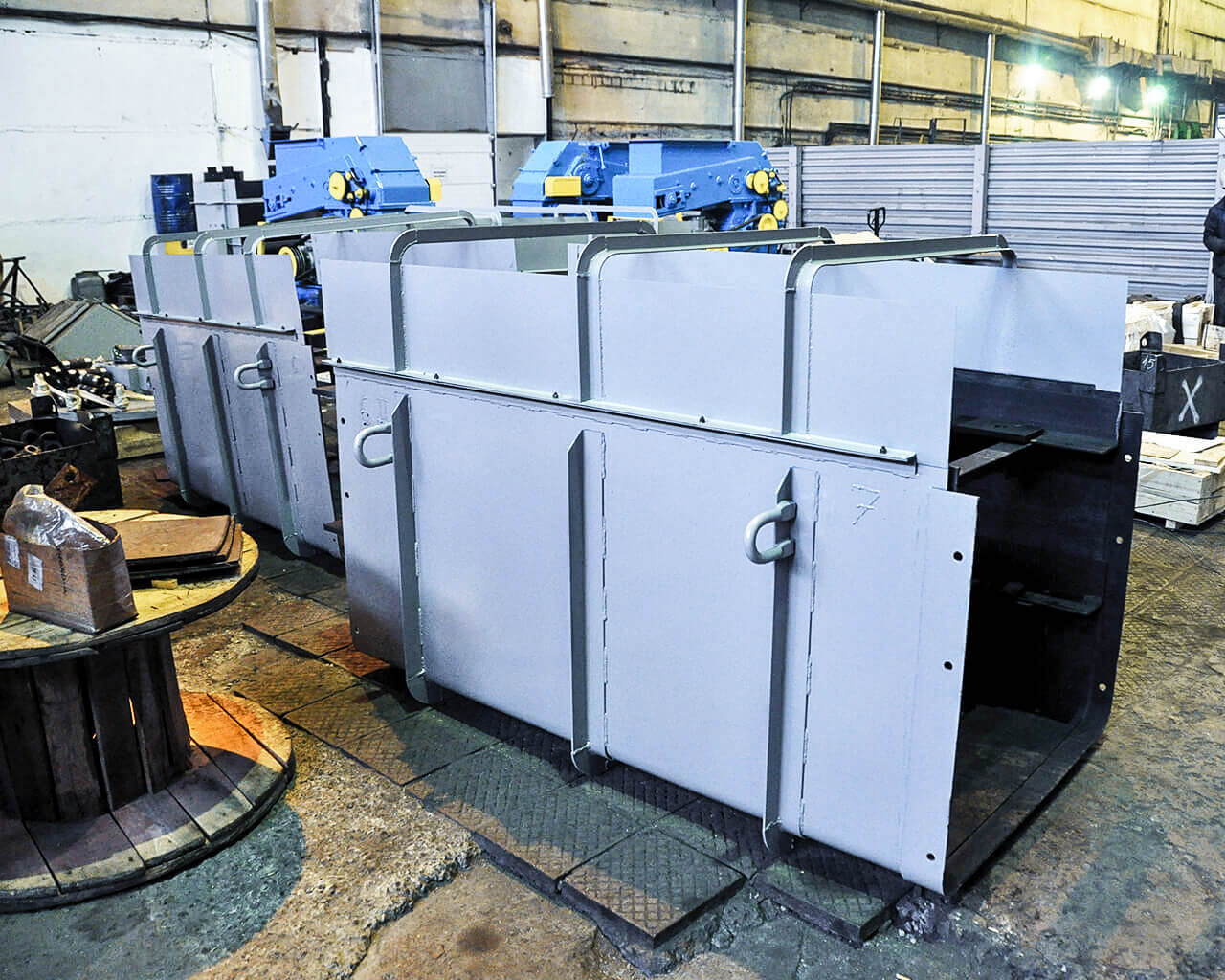

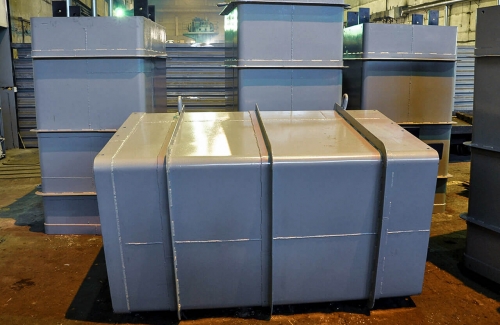

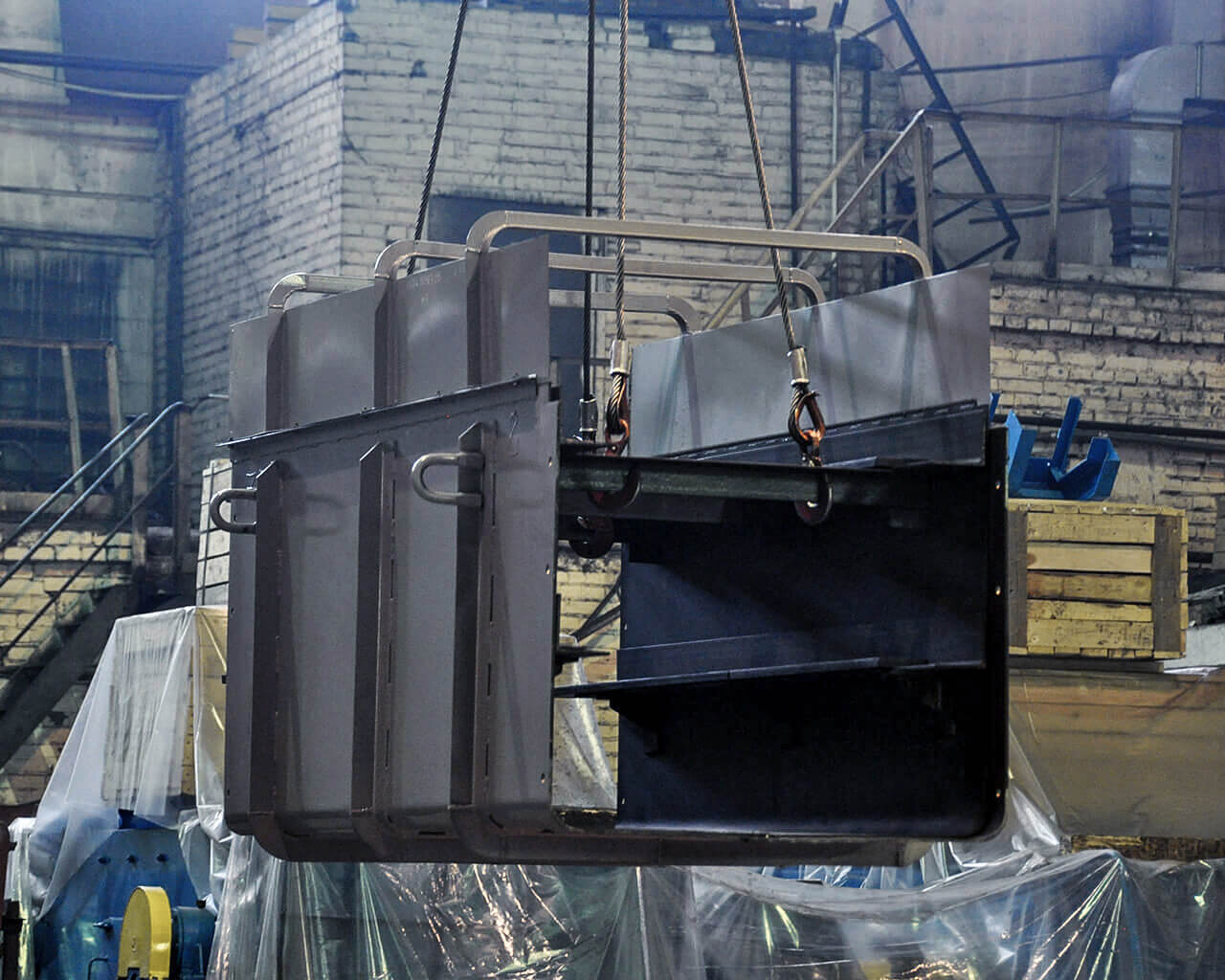

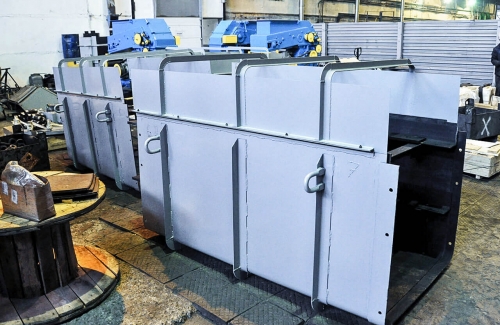

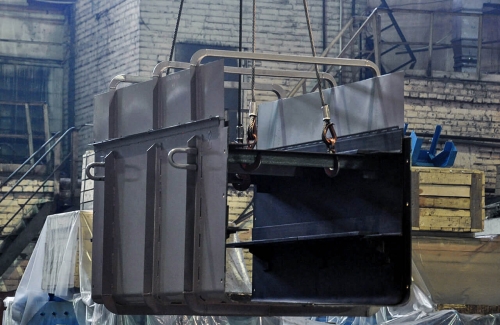

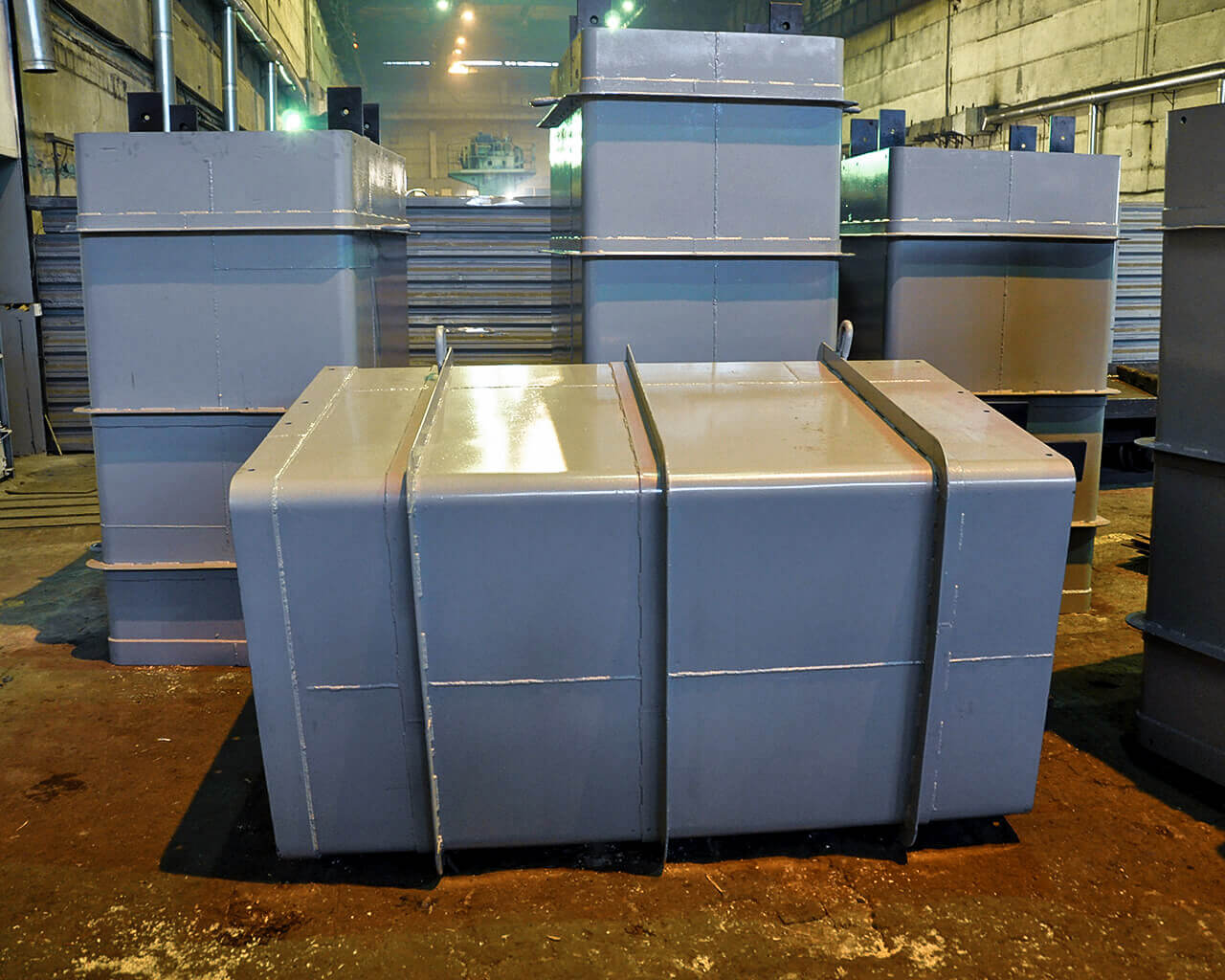

Изготовливается посредством набора отдельных типовых секций, стыковка которых осуществляется при монтаже, количество секций набирается в зависимости от длины транспортирования материала. Внутри секций устанавливаются направляющие по которым скользят ветви цепи пластин ковшовой ленты. Крепление направляющих к секциям может выполняться сварным способом или болтами.



Технические характеристики

Наименование параметра

Значение

Расчетная объемная производительность, м3/ч (т/ч)

при скорости движения ковшей 0,17 м/с

при скорости движения ковшей 0,25 м/с

75 (120)

110 (175)

Ковш

номинальная ширина, мм

номинальный шаг ковшей, мм

вместимость ковша, не менее, м3

скорость движения, м/с

650

400

0,052

0,17

Длина элеватора

(расстояние между осями приводного и натяжного валов), мм, не более



30000

Высота транспртирования, мм, не более

27500

Номинальная мощность электродвигателя, кВт

30

Угол наклона элеватора, °

60-75

Крупность кусков транспортируемого материала, не более, мм

150

Масса, кг, не более

32000

Удельный расход электроэнергии при максимальной производительности кДж/(т·м)



22,86

Удельная масса при максимальной длине и производительности, кг/(т·м), не более

2,04·10-4

Корригированный уровень звуковой мощности, дБА, не более

109

Срок службы, лет

При условии соблюдения правил эксплуатации и своевременного проведения антикоррозийных мероприятий

10

Максимальная производительность указана при объемной массе насыпного груза 1600 кг/м3.
