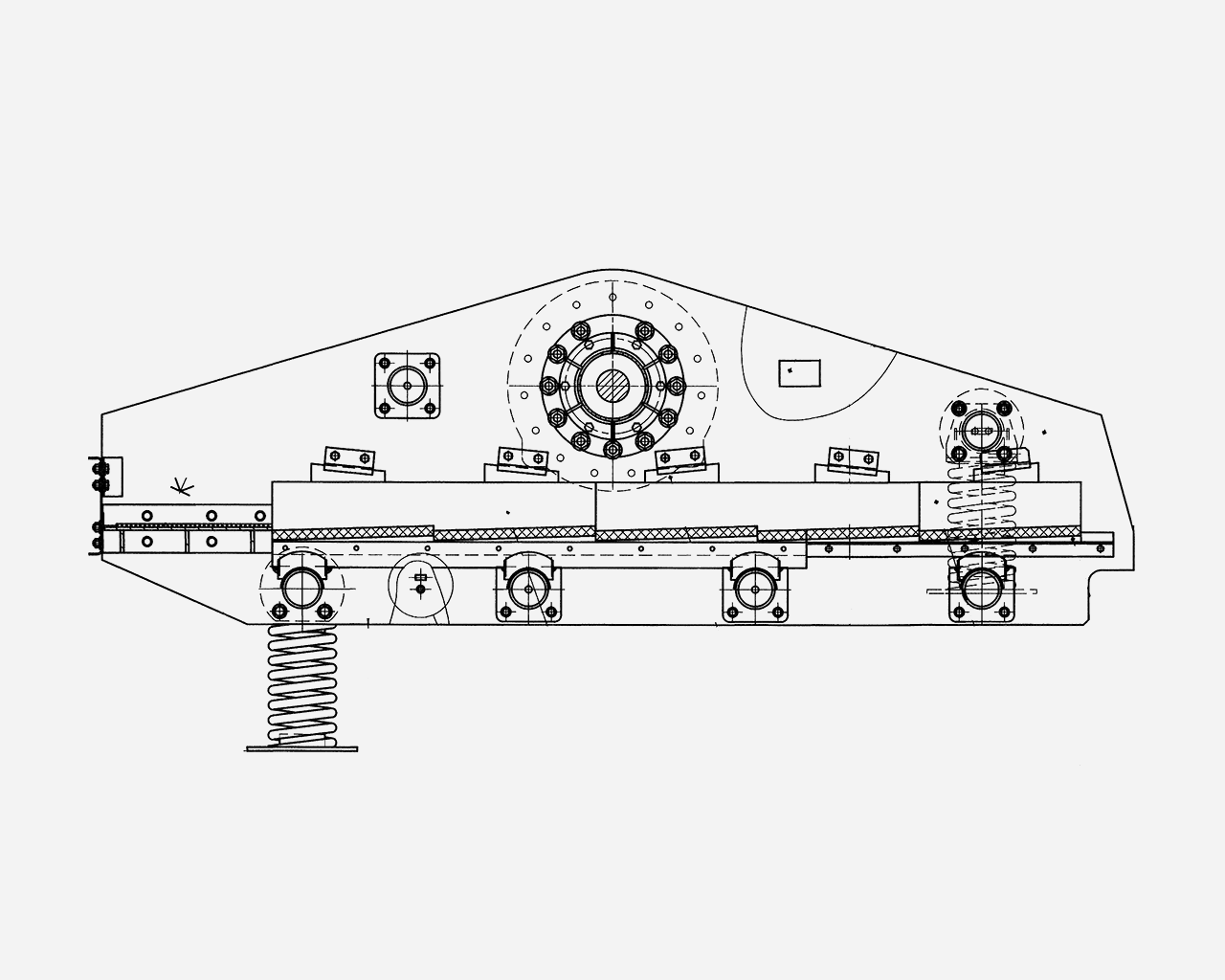

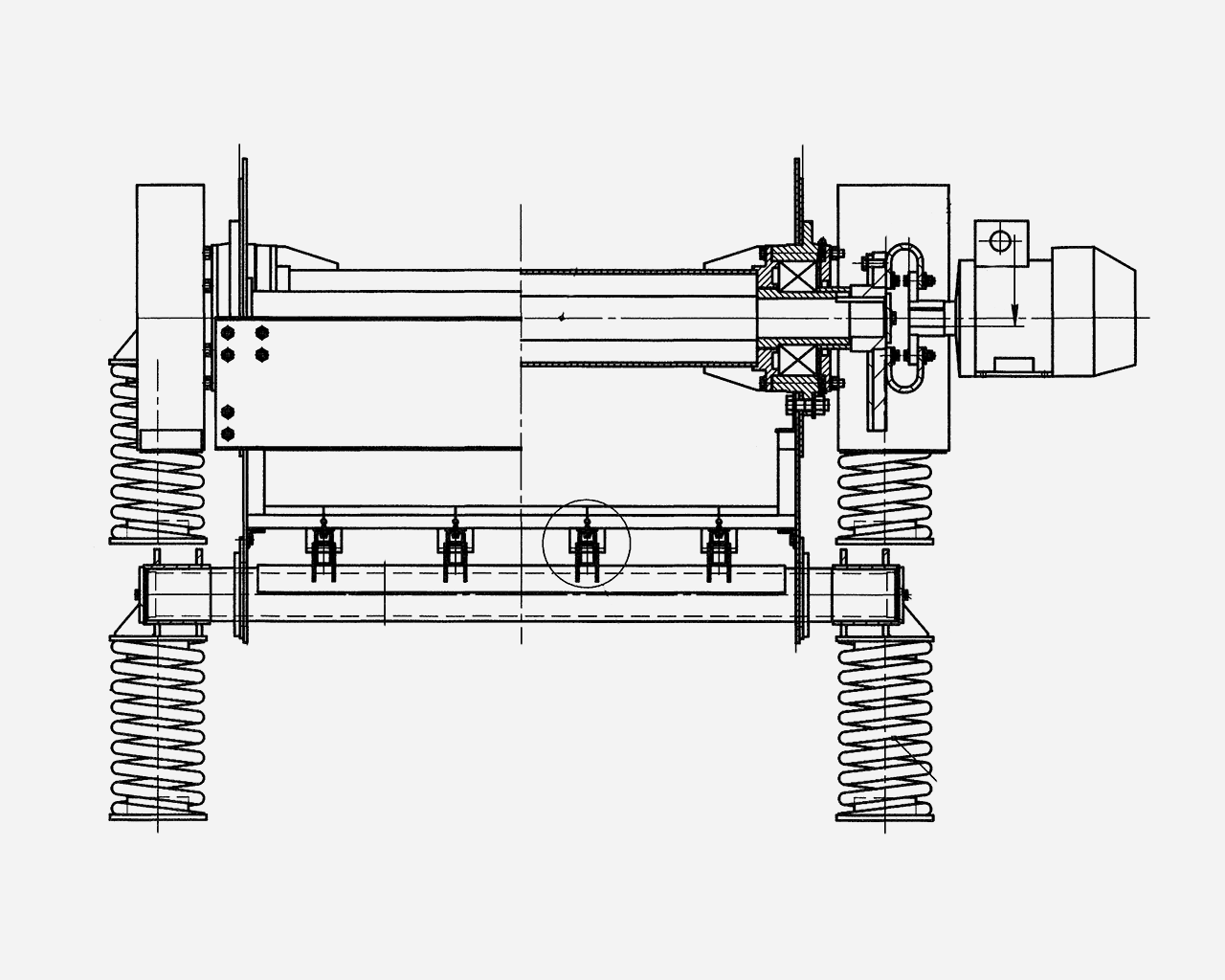

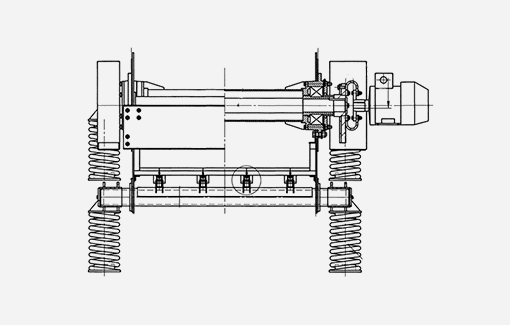

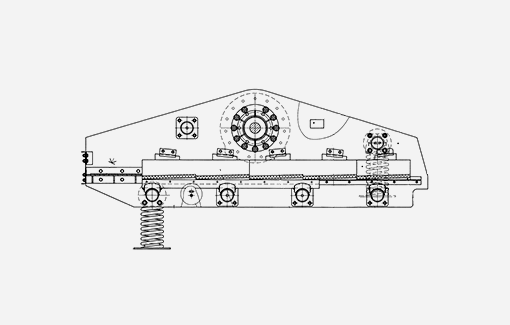

Грохот инерционный - ГИЛ 31

Назначение

Грохот инерционный легкий ГИЛ 31 предназначен для разделения по крупности сыпучих материалов с объемной массой насыпного груза не более 1,4т/м3 и крупностью кусков питания не более 150 мм при угле наклона просеивающей поверхности от 10° до 25°.



В состав машины для грохочения входят: короб; вибратор; опоры или подвески; установки сит; ограждения вращающихся частей; электродвигатель вибратора; рама для установки и крепления электродвигателя (опционально по отдельному договору).





Оборудование может применяться на предприятиях угольной промышленности, черной и цветной металлургии, в сфере строительства на операциях сухого грохочения  (поверхностная влажность не более 5 %)  сыпучих материалов. Грохот может изготавливаться в опорном и подвесном исполнении для условий УХЛ4 по ГОСТ15150-69.



Технические характеристики

Наименование параметра

Величина

Производительность, м3

зависит от типа материла и условий грохочения

Размер просеивающей поверхности

ширина, мм

длина, мм

1250

3000

Площадь просеивающей поверхности одного яруса, м2, не менее

3,75

Полезная площадь просеивающей поверхности одного яруса, м2, не менее

3

Число ярусов сит

1

Тип просеивающих поверхностей

размеры ячеек сит (сетка ГОСТ 3306-88), мм

6, 8, 10, 13,1 16, 20, 25, 50

Кинематические параметры

амплитуда колебаний короба, мм

1,6 - 3,7

частота колебаний, с-1

16

Габаритные размеры колеблющейся части грохота

длина, мм

3000

ширина, мм

1900

высота, мм

1250

Масса колеблющейся части грохота, кг

3000

Угол наклона короба, °

5-25

Вид исполнения
  • опопрного
  • подвесного
