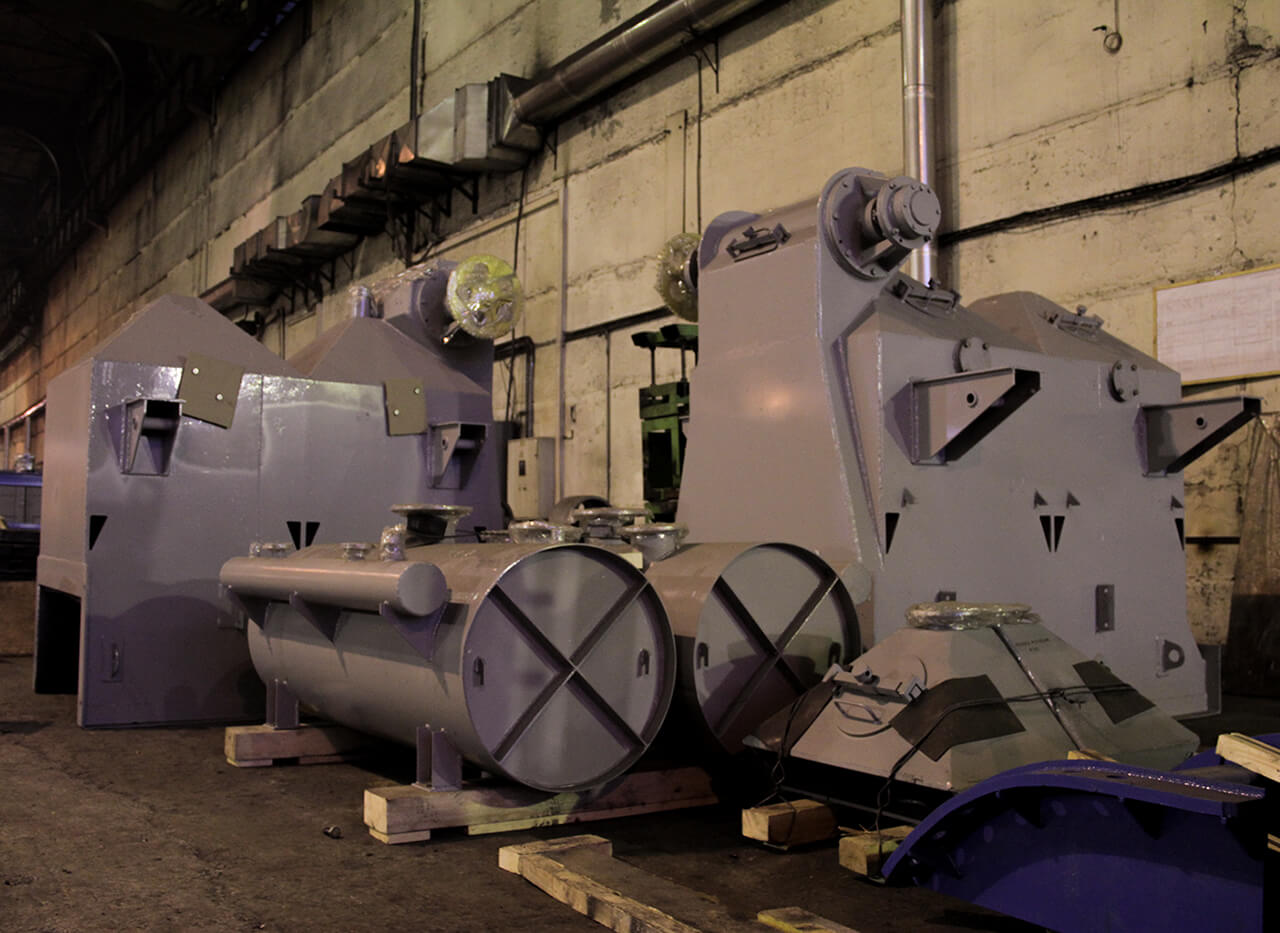

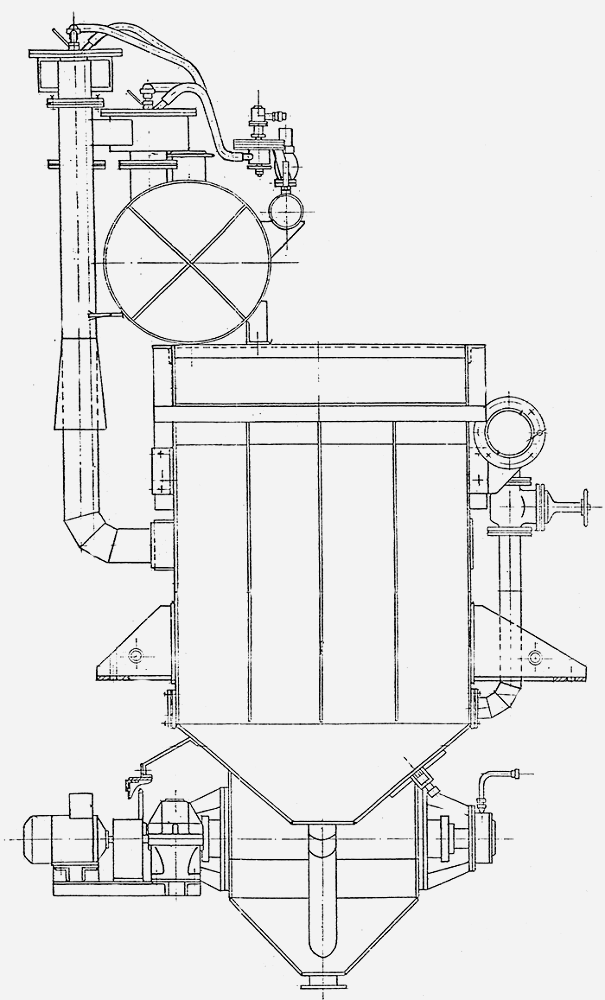

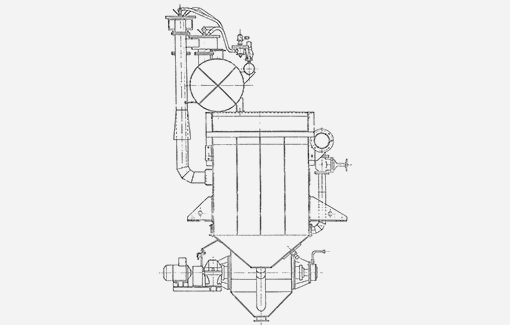

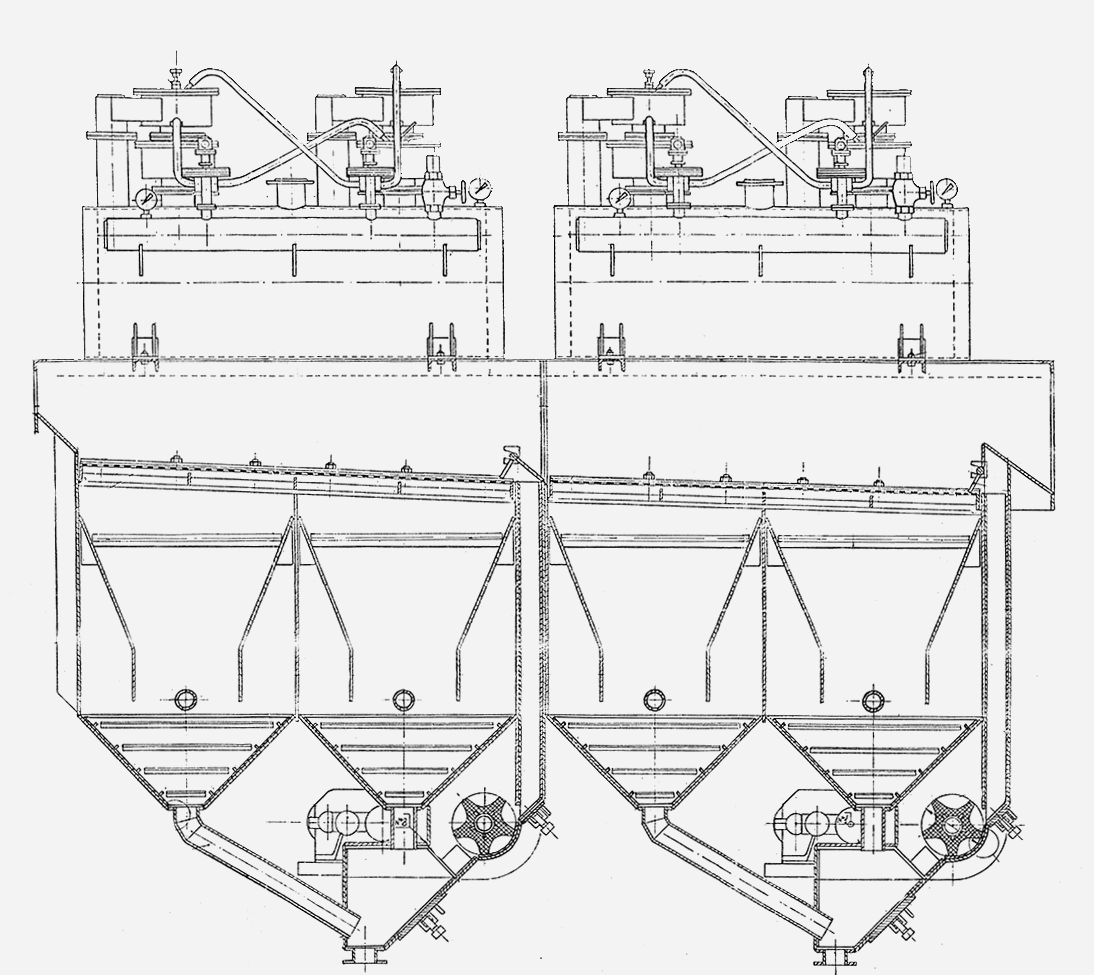

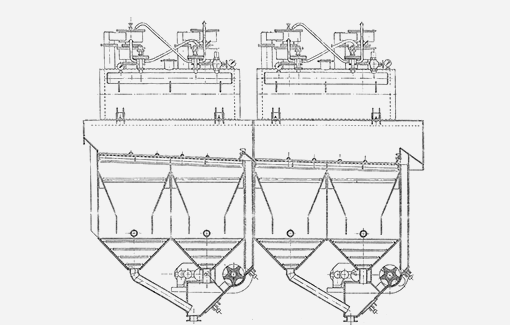

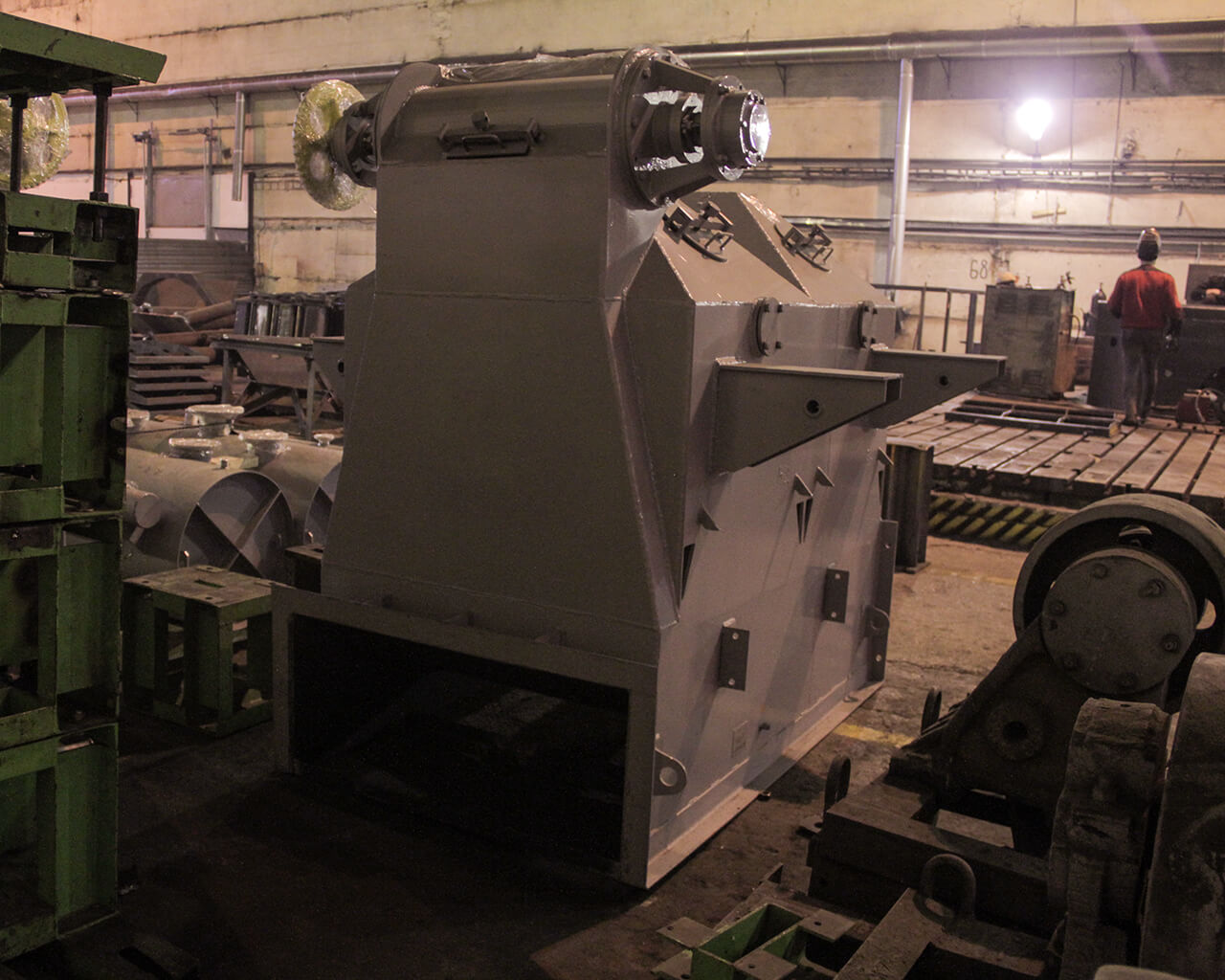

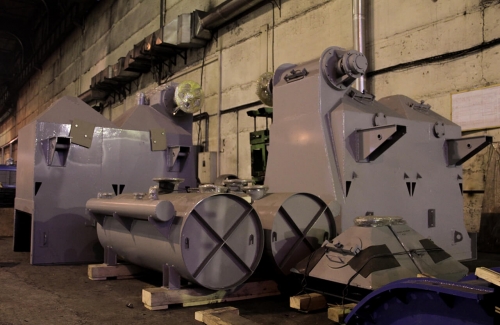

Машина отсадочная беспоршневая - МО-105АМ
Назначение
Машина отсадочная МО-105АМ предназначена для обогащения россыпей песков, измельченных руд цветных металлов и алмазов крупностью 2-4 (10) мм под действием вертикально-пульсирующего потока воды.
Обогатительное оборудование применяется в схемах обогатительных предприятий нового типа, а также при реконструкции действующих. Работает в закрытых помещениях класса П-ІІа в условиях УХЛ4 по ГОСТ 15150-69.
Электроаппаратура отсадочной машины рассчитана для работы во взрывобезопасных помещениях на высоте над уровнем моря не более 2500 м, в среде не содержащей агрессивных паров и газов и не насыщенной водяными парами и токопроводящей пылью при температуре от +5°С до +40°С и относительной влажности окружающей среды не более 80% при температуре +25°С и не более 50% при температуре +40°С при отсутствии резких ударов и тряск.
Технические характеристики
Наименование параметра | Величина |
Рабочая площадь разделения, м | 5 |
Ширина отсадочного отделения, м | 1,25 |
Длина отсека, мм | 1000 |
Количество отсеков, шт | 4 |
Производительность по исходной руде, т/ч | 25-30 |
Крупность обогащаемого материала, мм | 2-4 (10) |
Избыточное давление воздуха, мПа, не более | 0,05 |
Амплитуда пульсаций воды, мм | 100 |
Частота пульсаций отсадочной постели, Гц | 1,33-2,0 |
Давление воздуха в коллекторе воздухораспределителей клапанных, мПа, не более | 0,06 |
Расход воздуха (приведенный к нормальным условиям), м3/ч, не более | 1500 |
Расход подрешетной воды, м3/т, не более | 4 |
Мощность двигателя привода разгрузочного устройства. Вт | 4 |
Количество приводов, шт. | 2 |
Габаритные размеры | |
длина, мм | 4550 |
ширина, мм | 2420 |
высота, мм | 4110 |
Масса машины, кг | 8590 |
Масса машины в рабочем состоянии, кг | 2500 |
Частота пульсаций среды устанавливается в зависимости от требований технологического режима в каждом конкретном случае.
