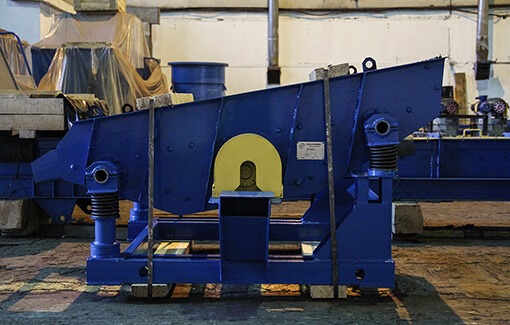

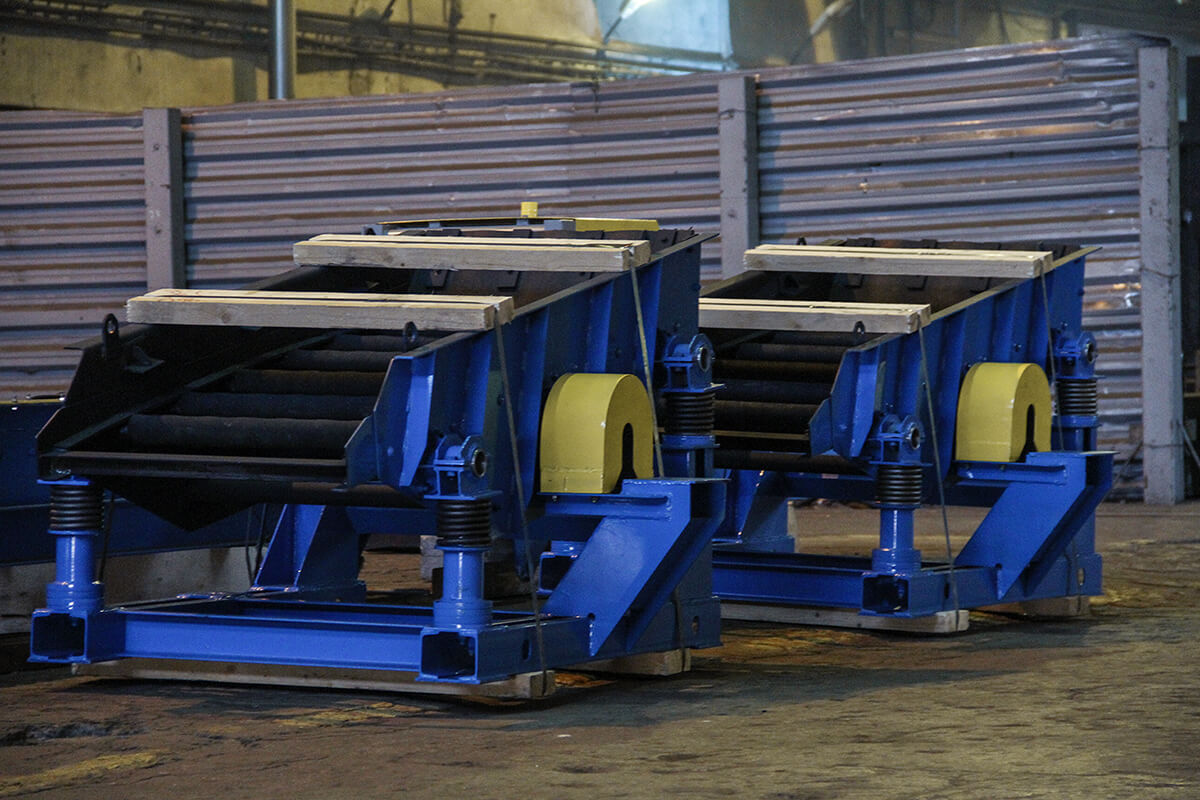

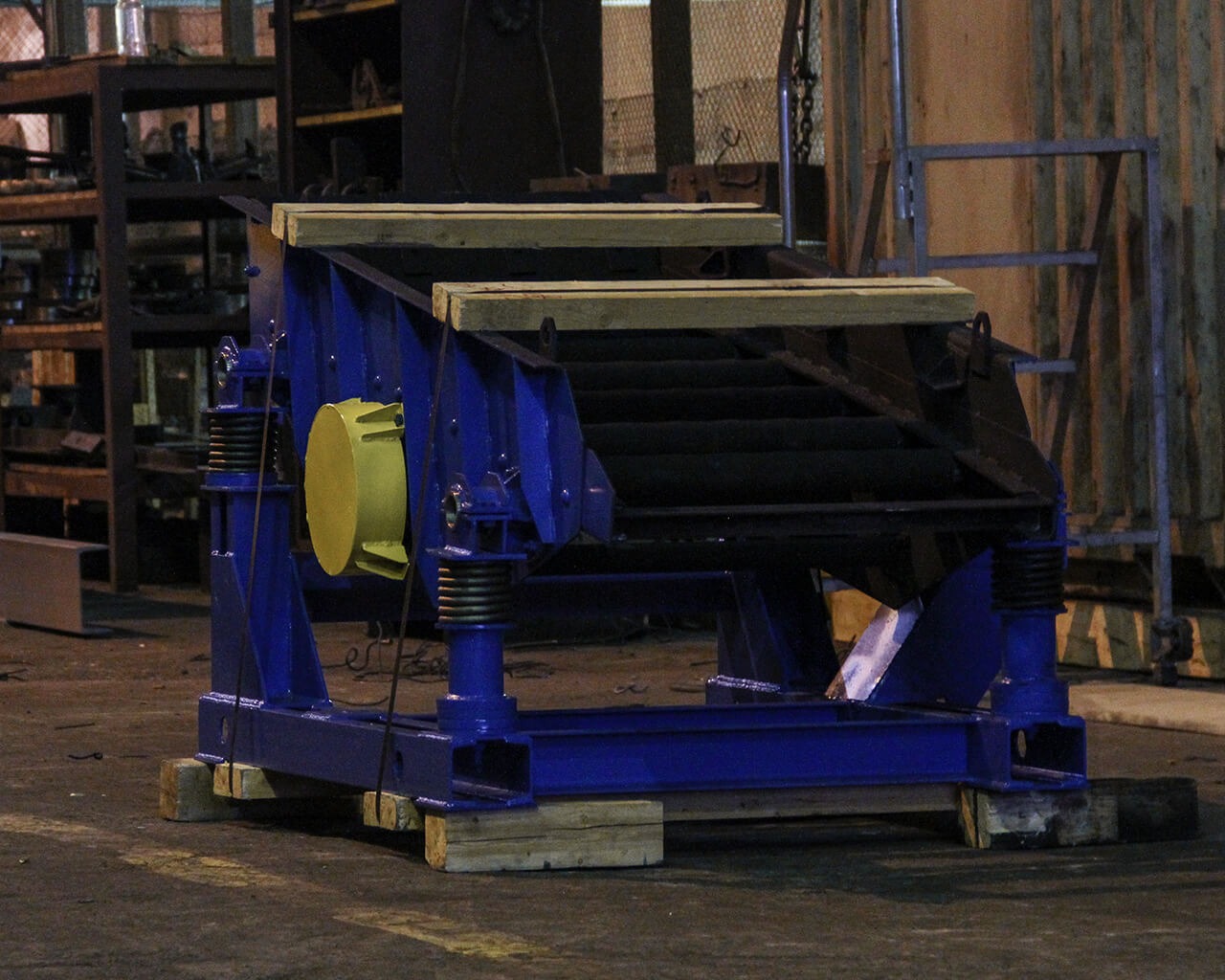

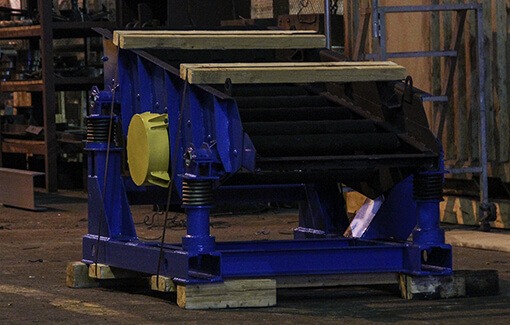

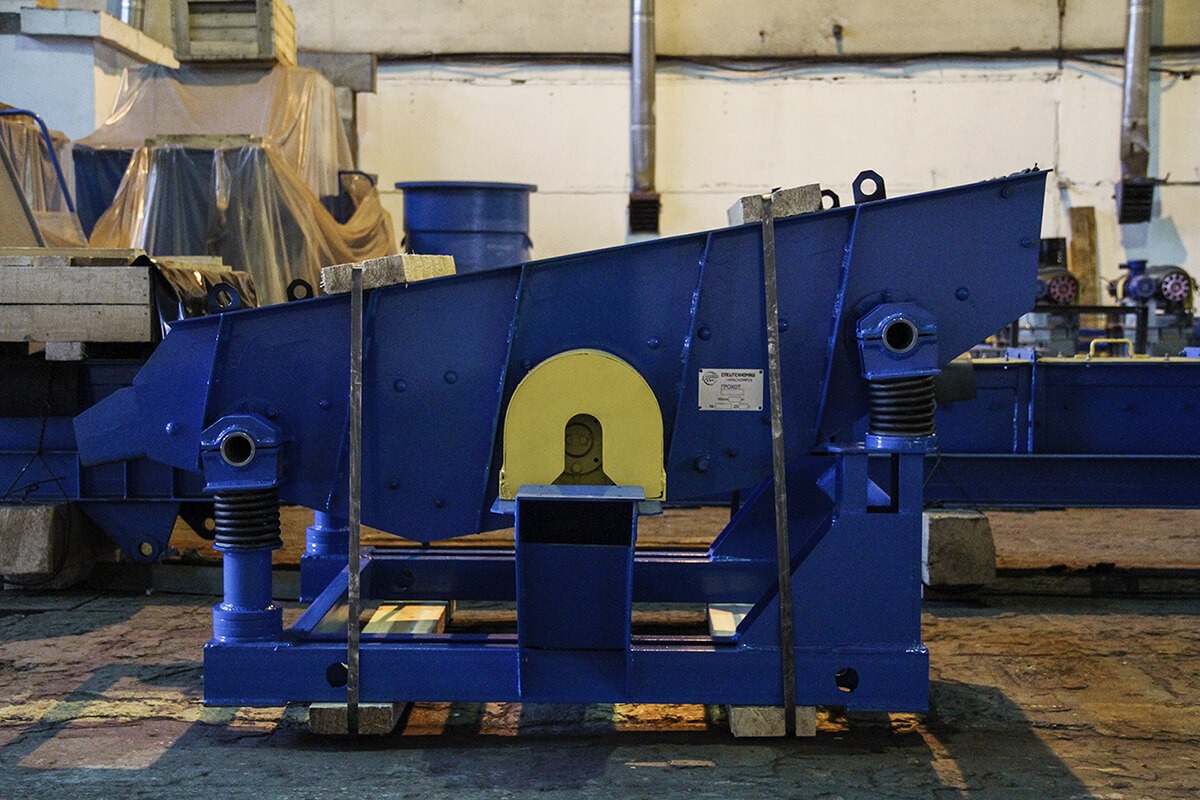

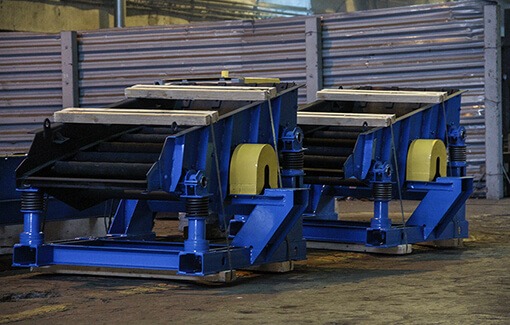

Грохот инерционный легкого типа - ГИЛ-11

Назначение

Грохот инерционный легкого типа ГИЛ-11 предназначен для разделения по крупности сыпучих материалов. Применяется на горно-обогатительных фабриках и дробильно-сортировочных предприятиях.

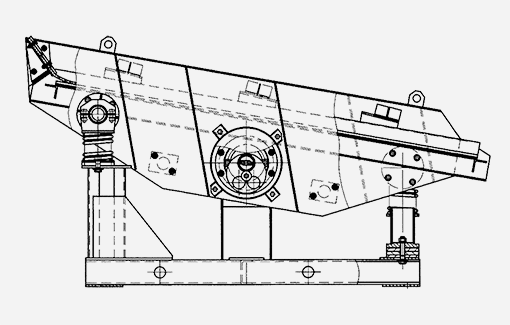

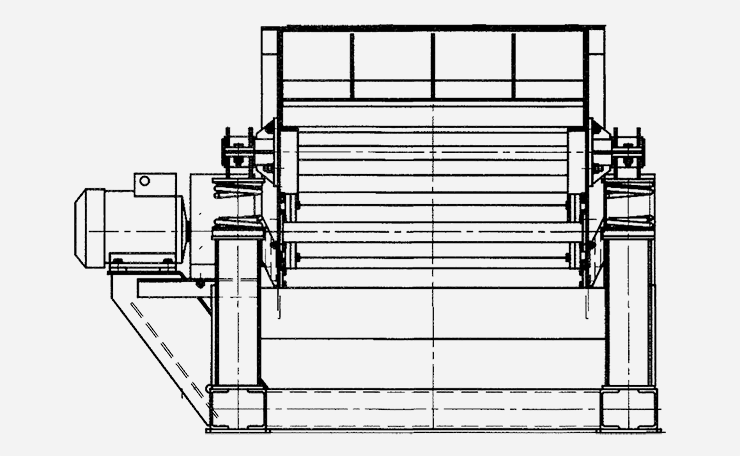

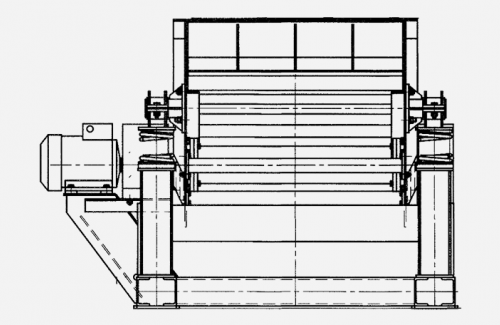

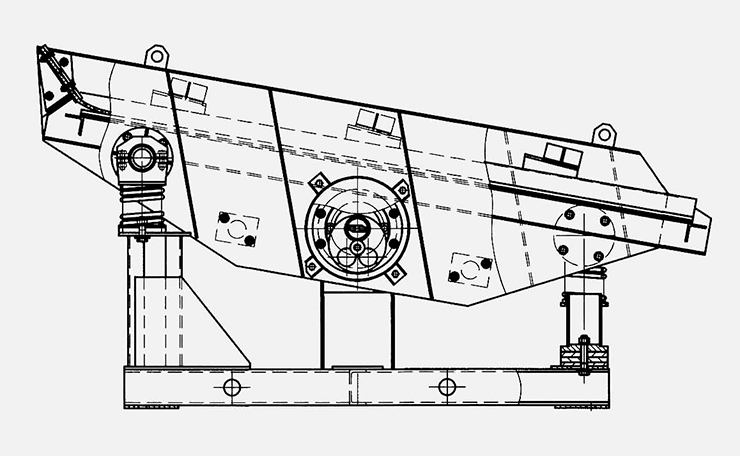

Машина для грохочения состоит из следующих узлов:

  • вибратор;
  • короб;
  • муфта лепестковая;
  • 4 опоры;
  • ограждения;
  • электродвигатель;
  • просеивающая поверхность.

Короб грохота установленный наклонно (под углом 10°-25°) на опорах, под действием центробежной силы инерции совершает колебательные движения. Материал из загрузочной течки поступает на сита грохота и при колебаниях короба транспортируется к разгрузке, одновременно просеиваясь сквозь отверстия сита. Материал, прошедший сквозь отверстия сита, попадает в воронку для подрешетного продукта. Надрешетный продукт с сит попадает в разгрузочные течки.


Оборудование может быть изготовлено с правым или левым расположением привода.

Технические характеристики

Наименование параметра и размера

Величина

Производительность по питанию, т/ч

0,05-8

Крупность разделения, мм

0,1-20

  Размеры просеивающей поверхности, мм

    ширина

    длина



750

1700

  Площадь просеивающей поверхности одного яруса, м2

1,28

  Число ярусов сит

1

  Амплитуда колебаний короба, мм

3-5

  Частота колебаний, c-1

16

  Габаритные размеры колеблющейся части грохота, мм

    длина,

    ширина,

    высота



1930

 1050

 1295

  Масса колеблющейся части грохота, кг с просеивающими поверхностями

400

  Угол наклона короба, градус

10-25

  Количество опор на грохоте, шт

4

  Количество пружин в опоре, шт

1

Виды просеивающих поверхностей

Сетка ГОСТ 3306, размер ячеек в мм

4, 5, 6, 8, 10, 12, 13, 14, 15, 16, 18, 20, 22, 25

Полиуретановое сито
