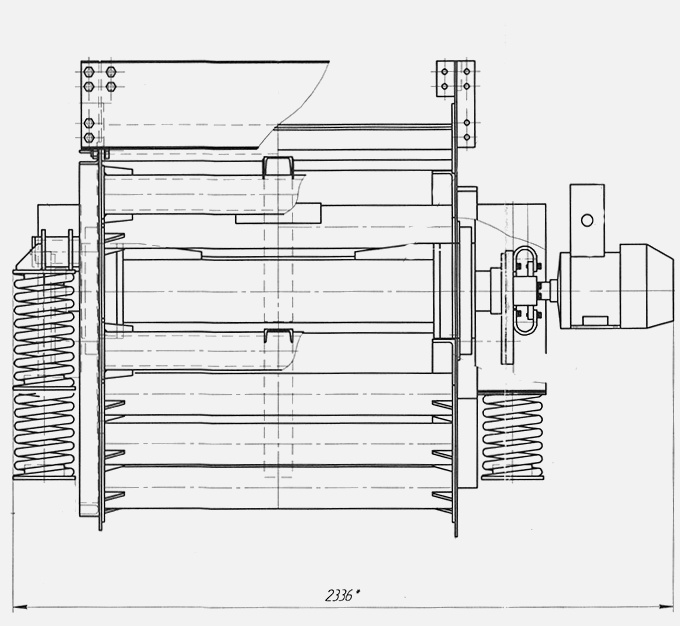

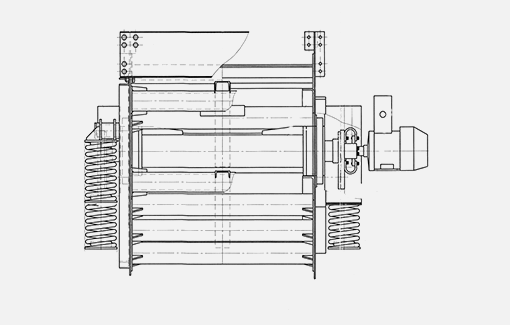

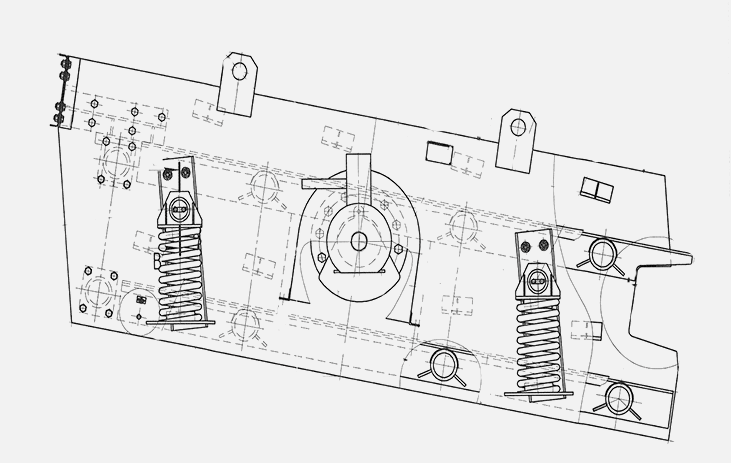

Грохот инерционный легкого типа - ГИЛ-32У

Назначение

Грохот инерционный легкого типа ГИЛ-32У предназначен для разделения по крупности сыпучих материалов с объемной массой насыпного груза не более 1,4т/м3 и крупностью кусков питания не более 150 мм при угле наклона просеивающей поверхности 10°-25°.


Оборудование применяется на предприятиях угольной промышленности, черной и цветной металлургии, в строительной индустрии на операциях сухого грохочения сыпучих материалов (поверхностная влажность сырья не более 5%). Машина для грохочения может изготавливаться с правым или левым расположением двигателя, .

Основные технические данные и характеристики

Наименование параметра

Величина

Производительность, м3

зависит от вида материала и условий грохочения

Размер просеивающей поверхности

ширина, мм

длина, мм

1250

3000

Площадь просеивающей поверхности грохота

площадь поверхности, м2

3,75

полезная площадь просеивающей поверхности, м2

3,0

Число ярусов сит

2

Кинематические параметры

Амплитуда колебаний короба, мм

1,6 - 3,7

Частота колебаний, с-1

16

Габаритные размеры колеблющейся части грохота

длина, мм

3200

ширина, мм

1900

высота, мм

1250

Масса колеблющейся части грохота, кг

2000 - 2300

Угол наклона короба, °

10-25

Исполнение

  • опорное

  • подвесное
