Грохот колосниковый - 8КЯ-НВ12

Назначение

Грохот колосниковый 8КЯ-НВ12 с накладкными мотор-вибраторами предназначен для грохочения сыпучих материлов с объемной массой насыпного груза не более 1,7 т/м3 при угле наклона просеивающей поверхности 20° на операциях разделения по крупности кимберлитовых руд крупностью кусков не более 600 мм.

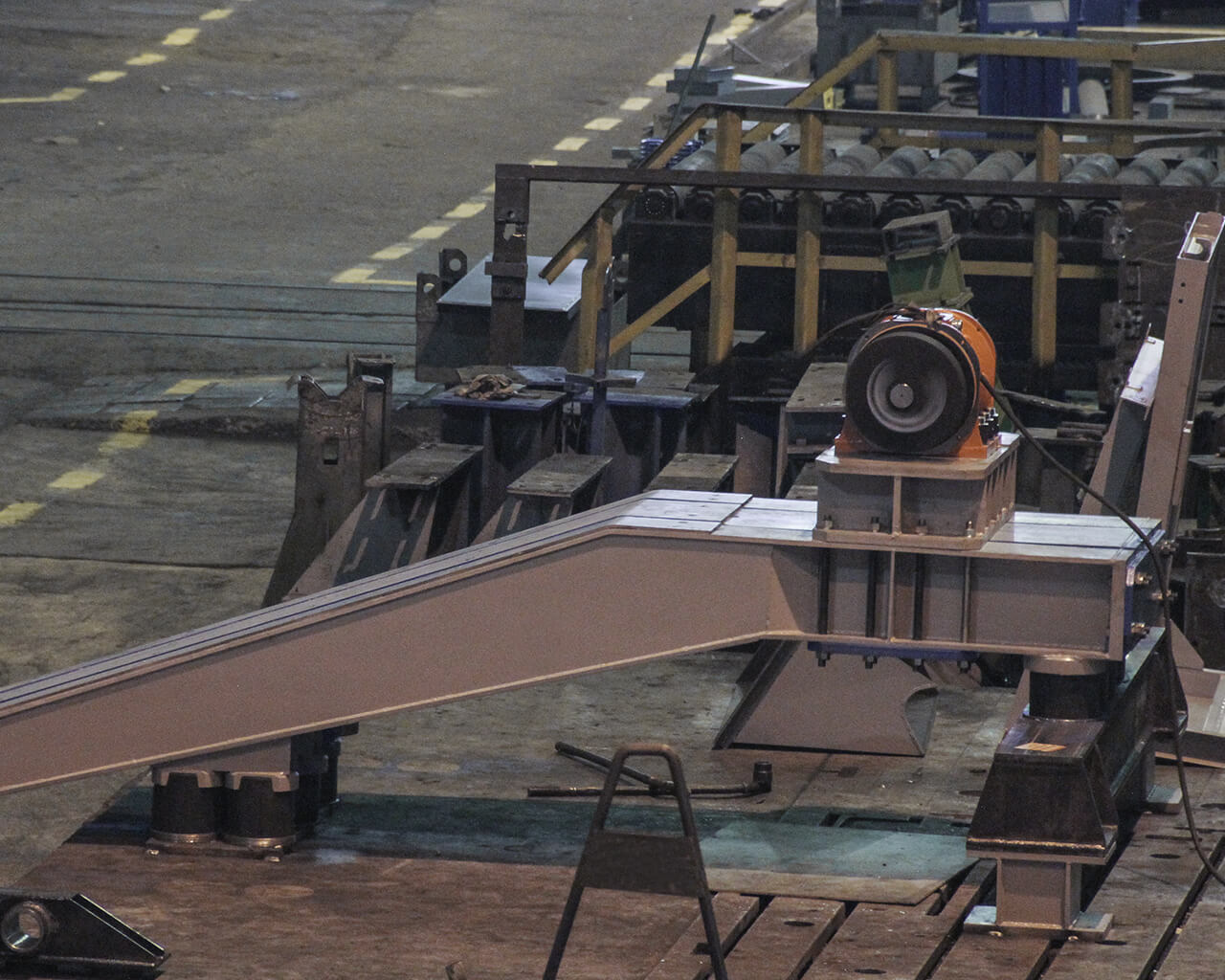

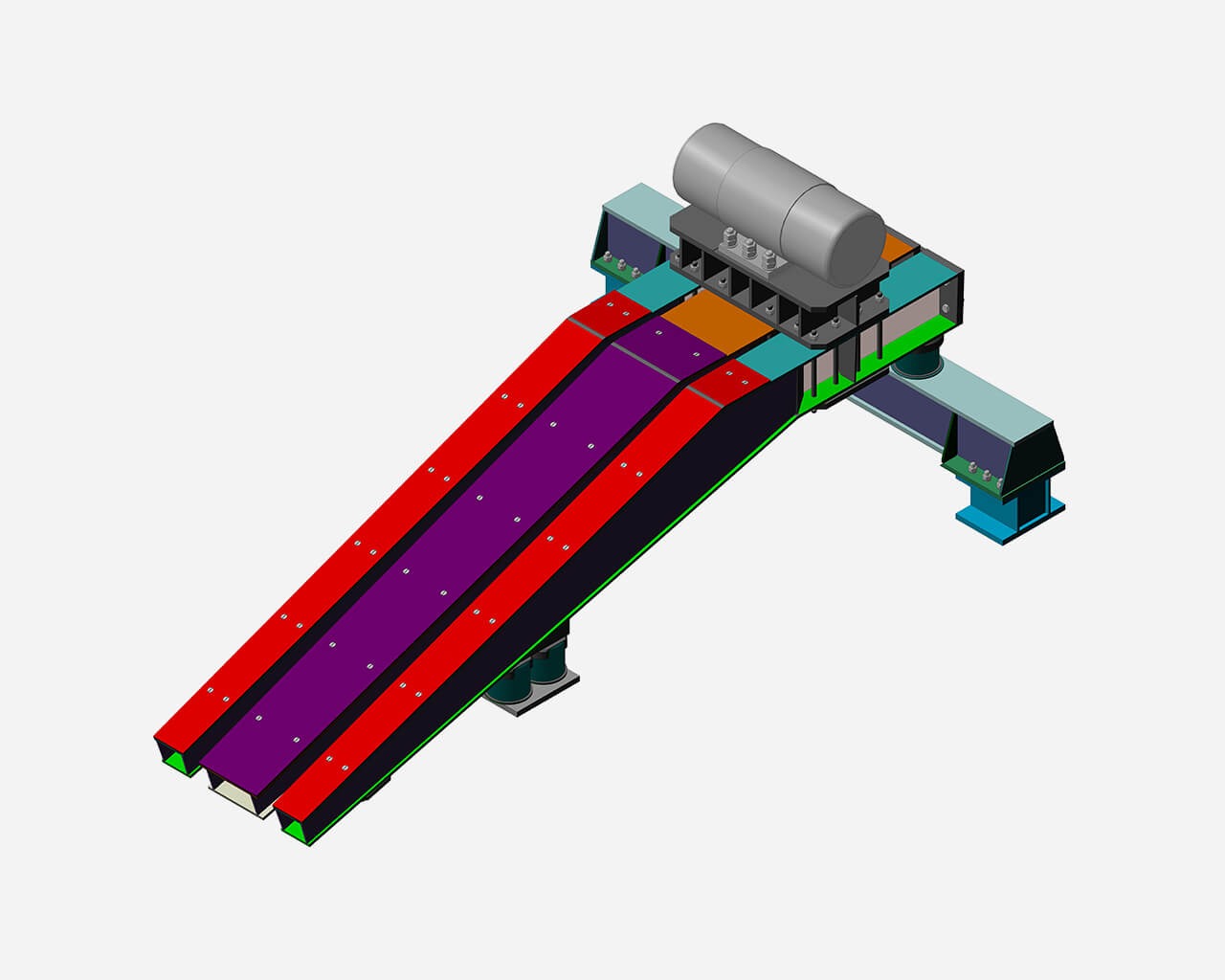

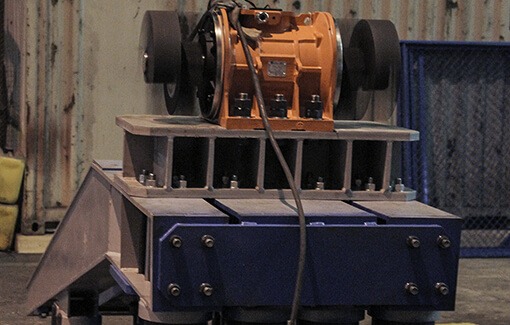

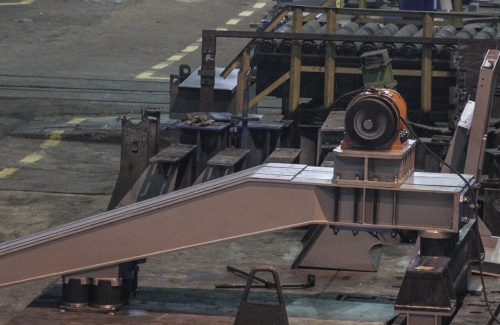

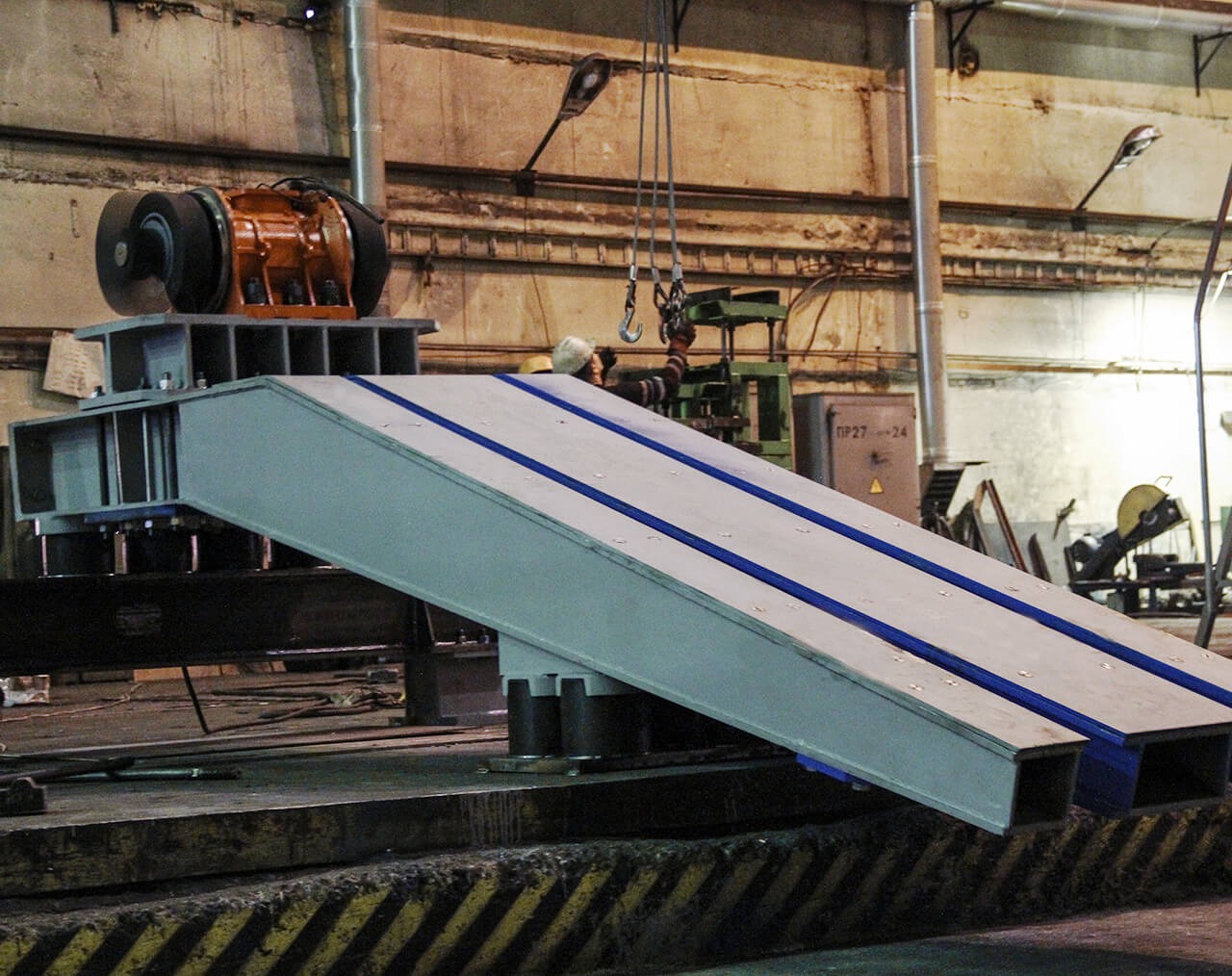

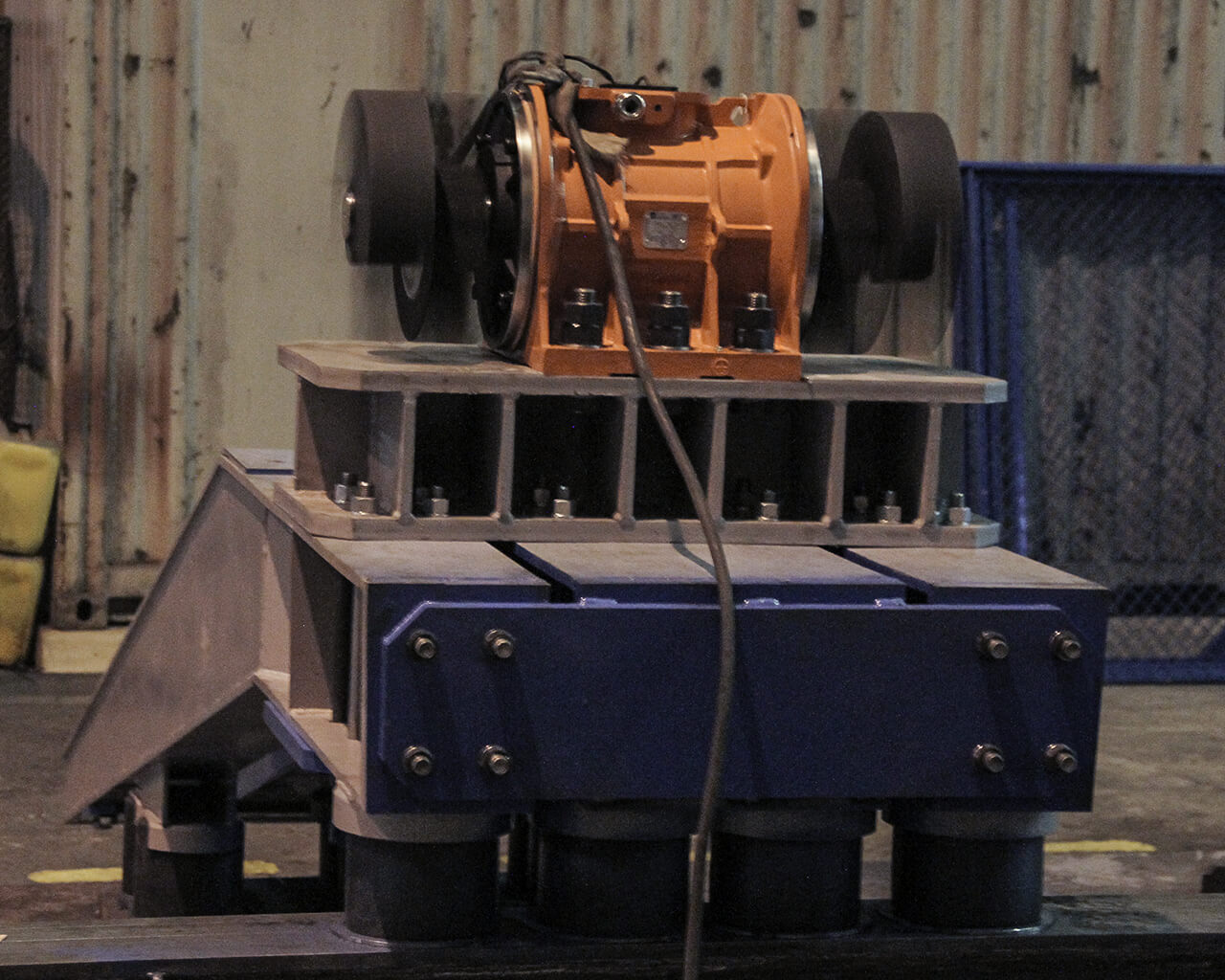

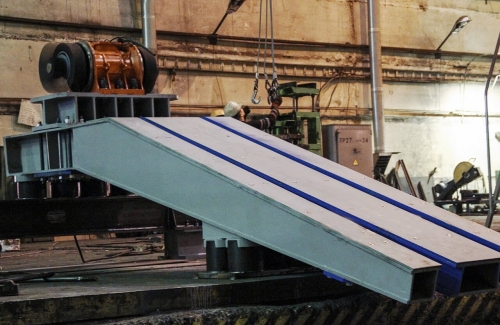

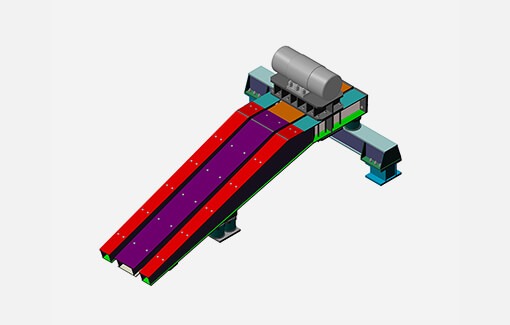

Колосники грохота опираются нижними концами на переднюю опорную балку через упругие элементы, а верхними концами на заднюю опорную балку. Колосники связаны друг с другом балкой подвибраторной и двумя листами соединительными. Мотор-вибратор, привода грохота, установлен на балке подвибраторной и соединен жестко с колосниками грохота.



Технические характеристики

Наименование параметра

Величина

Производительность по исходному продукту

по щековой дробилке

Привод мотор-вибратора

марка

MVSI 075/1000

мощность (одного), кВт

6,8

частота вращения, об/мин

750

напряжение, В

380 (три фазы)

частота, Гц

50

Размеры просеивающей поверхности

длина, мм

1000

ширина, мм

4200

Амплитуда колебаний, мм

3

Частота колебаний, раз/сек

12,25

Габаритные размеры, мм

длина, мм

4264

ширина, мм

2635

высота, мм

1780

Масса колеблющейся части грохота, кг

2800

Масса грохота, кг

3500
