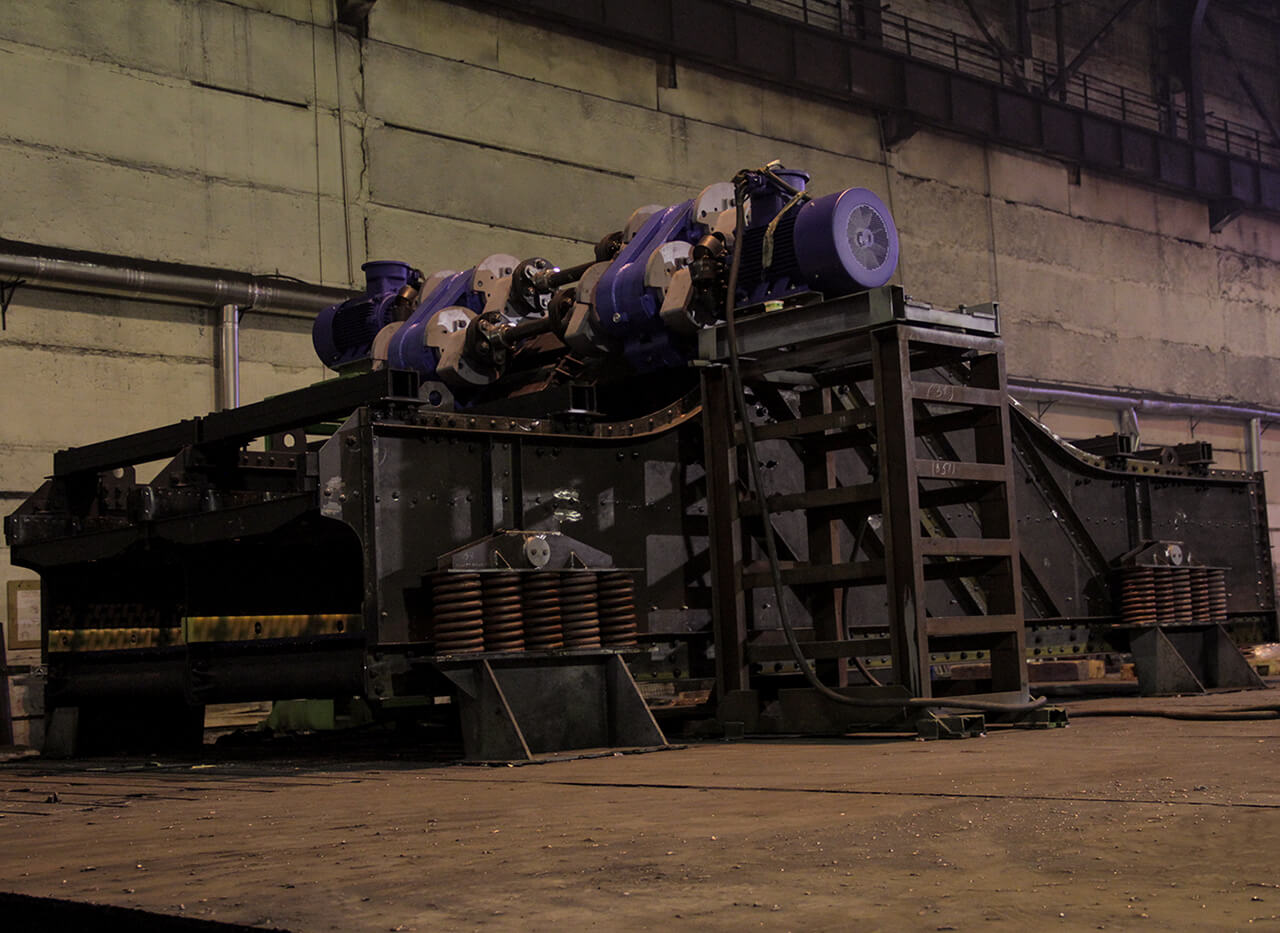

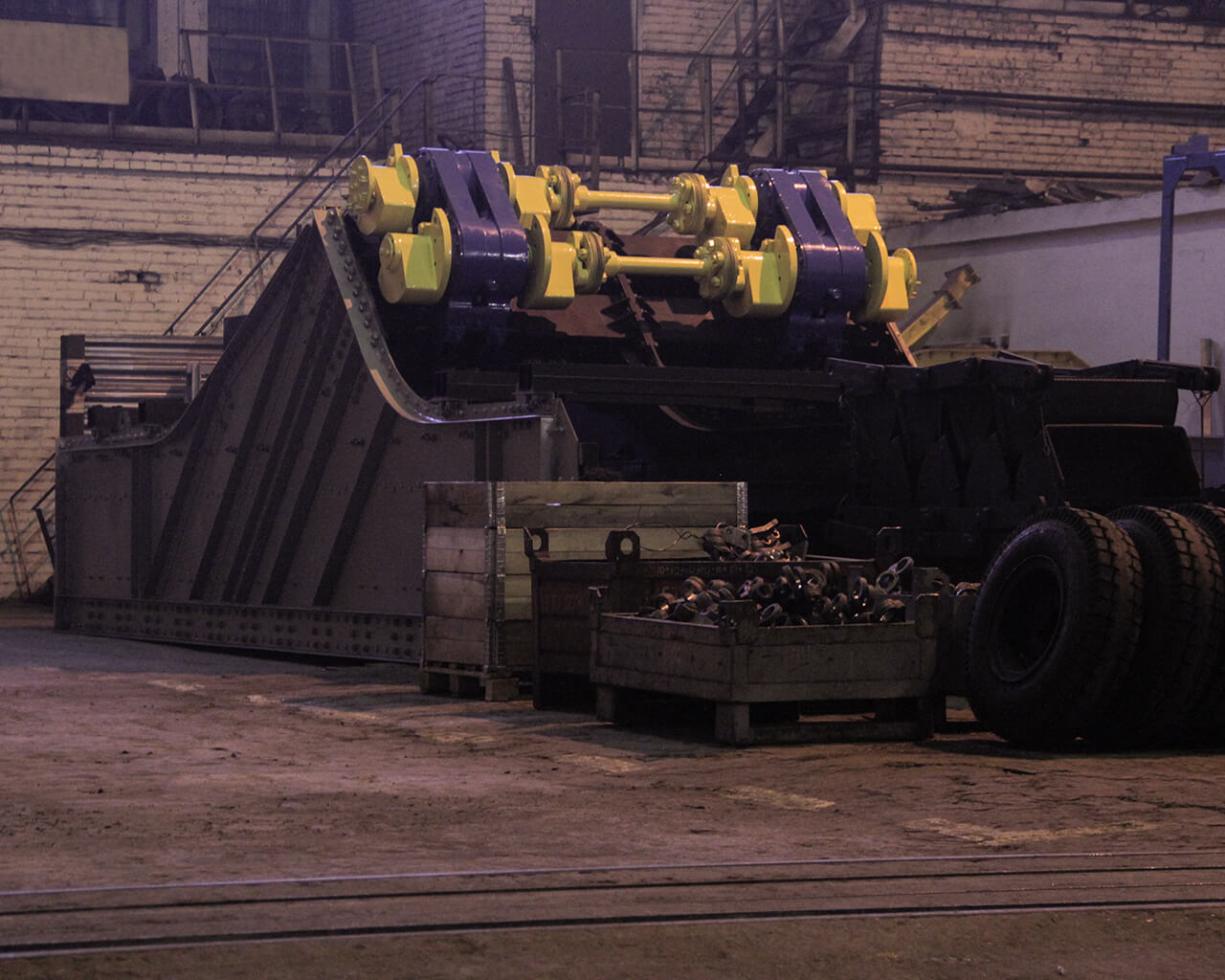

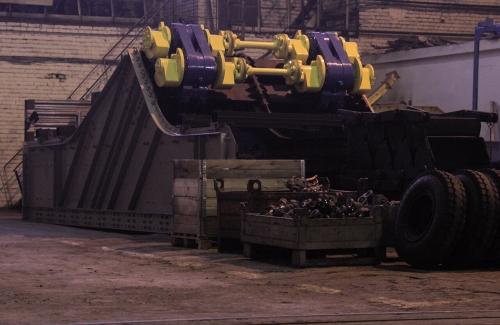

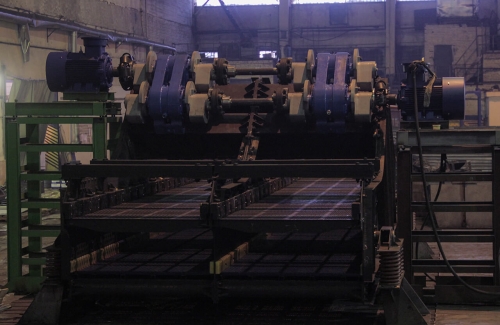

Грохот инерционный самобалансный - ГИСЛ-82

Назначение грохота

Грохот инерционный самобалансный ГИСЛ-82 предназначен для грохочения сыпучих материалов с обычной массой насыпного груза до 1,4 т/м3 при угле наклона просеивающей поверхности от 0 до 25° на операциях обезвоживания, обезшламливания, мокрого и сухого (с поверхностной влагой материала не более 5% ) грохочения каменных углей, антрацитов и горючих сланцев крупностью кусков питания не более 300x300x600 мм, а также отмыва  суспензии от продуктов их обогащения.


Оборудование изготавливается в опорном или подвесном исполнении с приводом через гибкую муфту для условий УХЛ4 по ГОСТ 15150-69.


Машина для грохочения включает в себя: короб; вибратор; опора; установки верхних и нижних сит; ограждения вращающихся частей; электродвигатели вибратора; промежуточный вал; устройство брызгальное (опционально).

Технические характеристики

Наименование параметра

Величина

Производительность, м3

Зависит от типа материла и условий грохочения

Размер просеивающей поверхности

ширина, мм

длина нижнего яруса, мм

длина верхнего яруса, мм

3000

7580

8000

Площадь одного яруса просеивающей поверхности, м2

22,5-24,5

Полезная площадь нижнего яруса просеивающей поверхности, м2

21,5

Количество ярусов просеивающих поверхностей

2

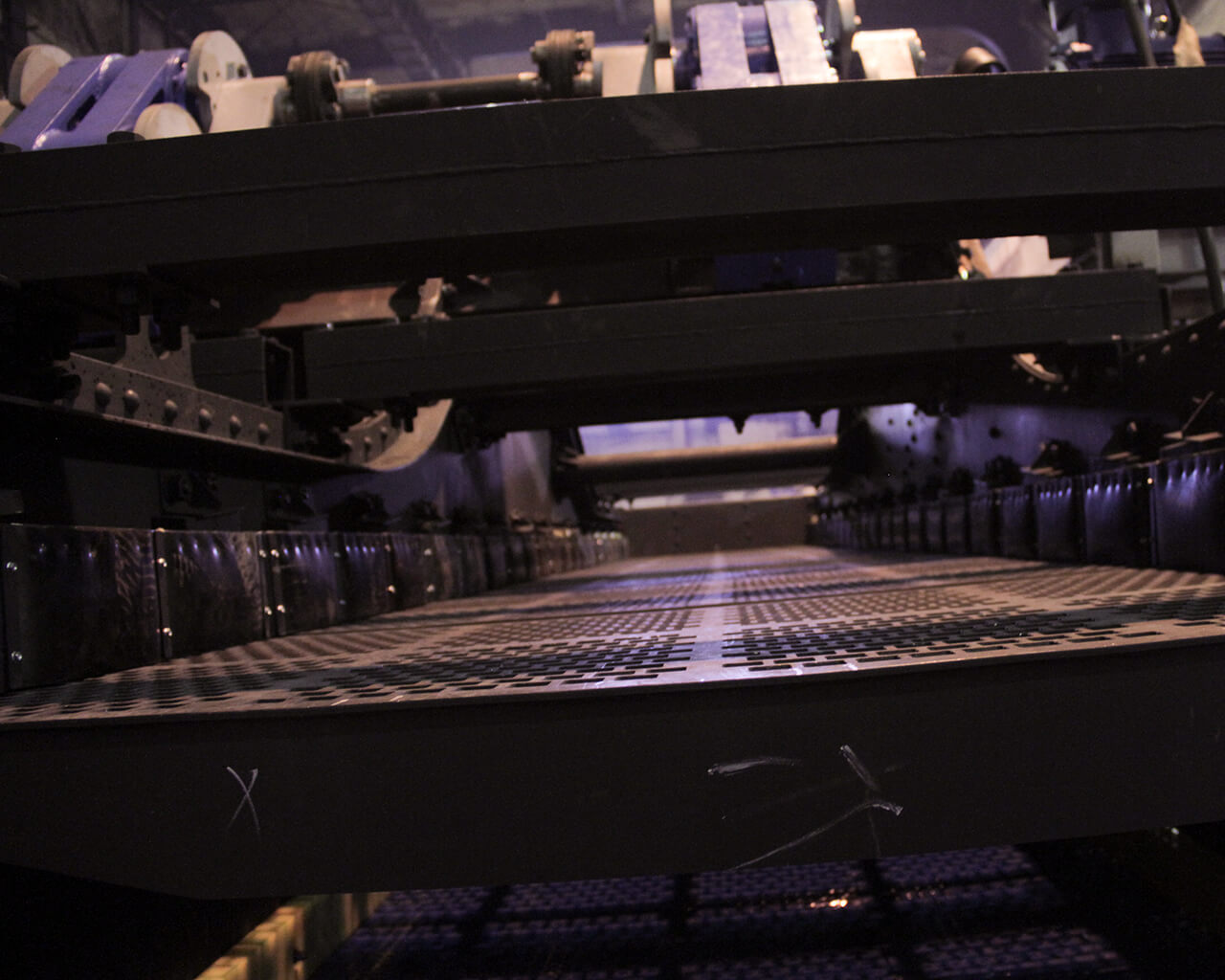

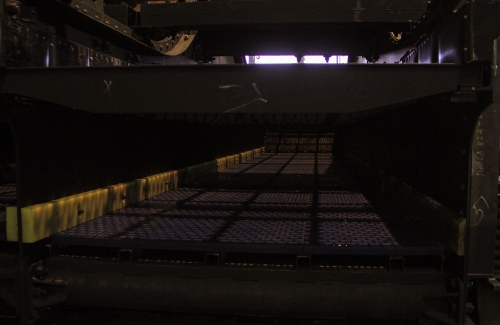

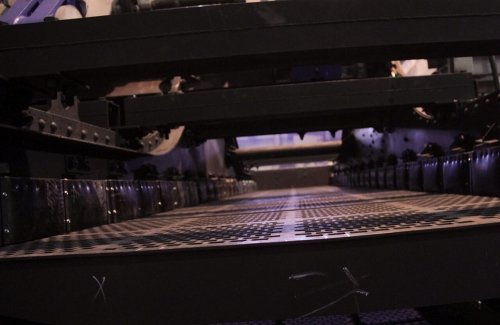

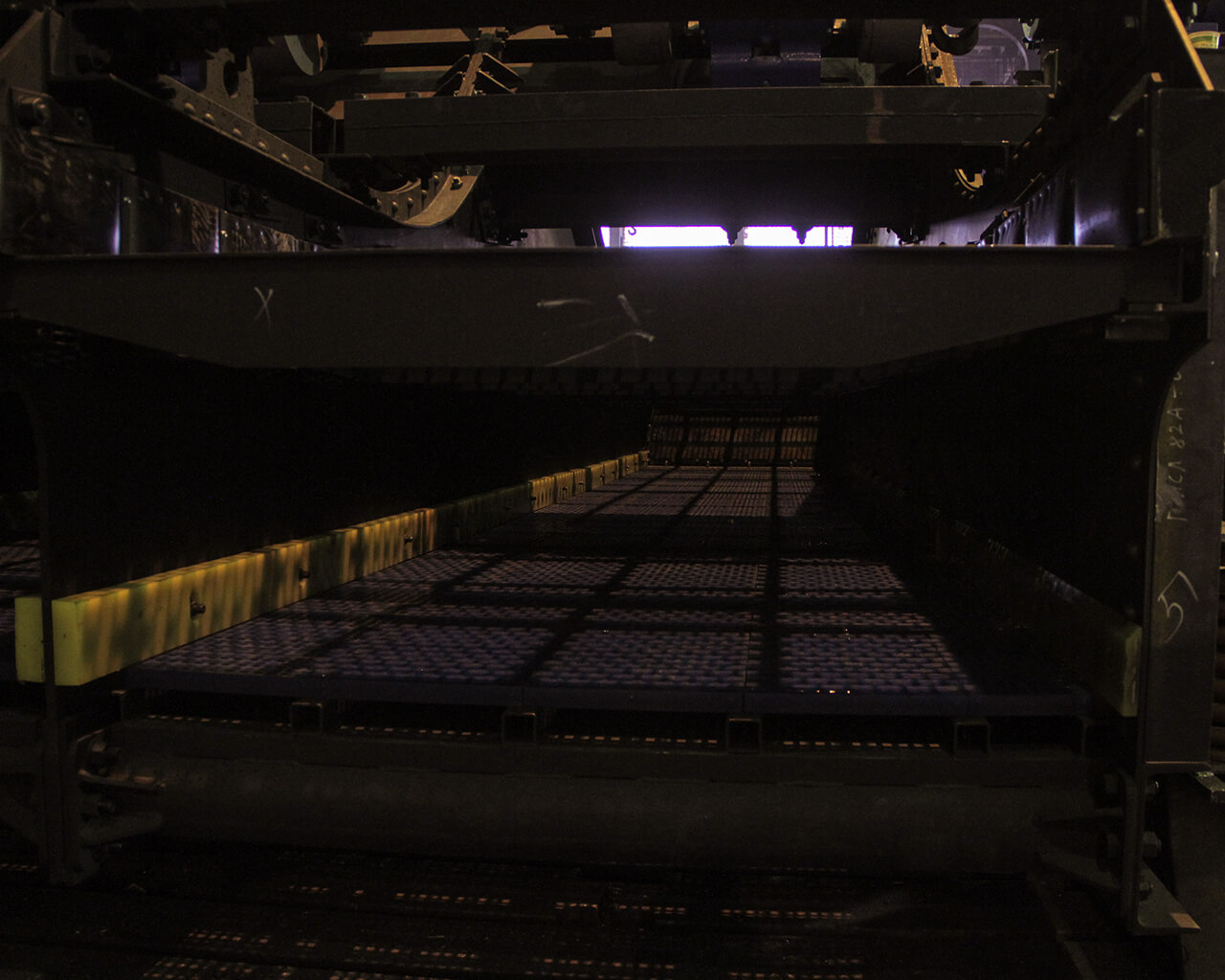

Тип сменных просеивающих поверхностей

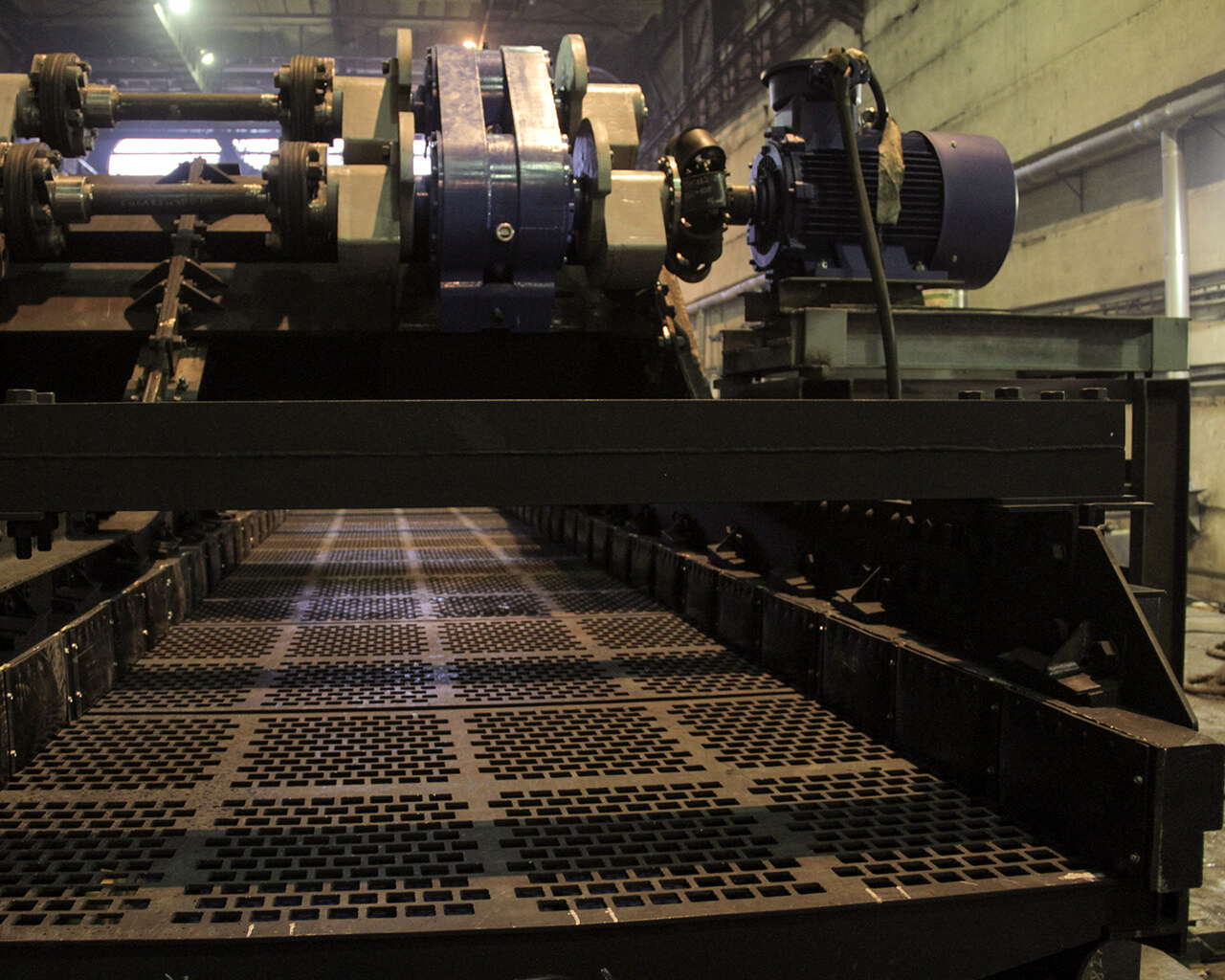

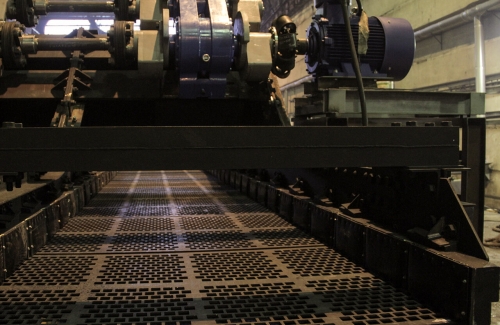

Верхний ярус — штампованные сита, мм

10x10; 13x13;16x16;15x15; 20x20; 25x25; 30x30; 50;x50; 100x100

 ⌀7; ⌀16; ⌀12: ⌀50

Нижний ярус — штампованные сита, мм

10x10; 13x13; 15x15; 20x20; 25x25; 30x30; 50;x50

⌀7; ⌀12: ⌀50

Нижний ярус — щелевые сита, мм

0,5; 0,8; 1,0; 1,6; 2,0

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

8200

4250

2700

Масса колеблющейся части грохота, кг

18500

Кинематические параметры

частота колебаний,  с-1

12,25

амплитуда колебаний , мм

9

Электродвигатели привода

мощность, кВт

74 (2х37)

число оборотов, об/мин

735

Эксплуатационные показатели

угол наклона просеивающей поверхности, °

0-25

исполнение

  • опорное

  • подвесное
