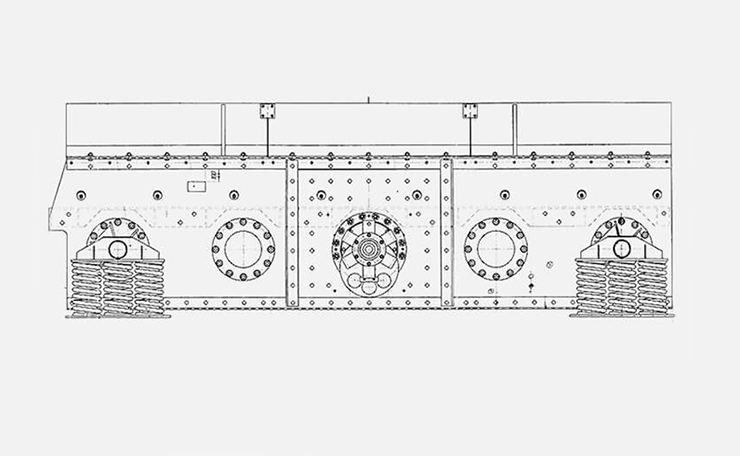

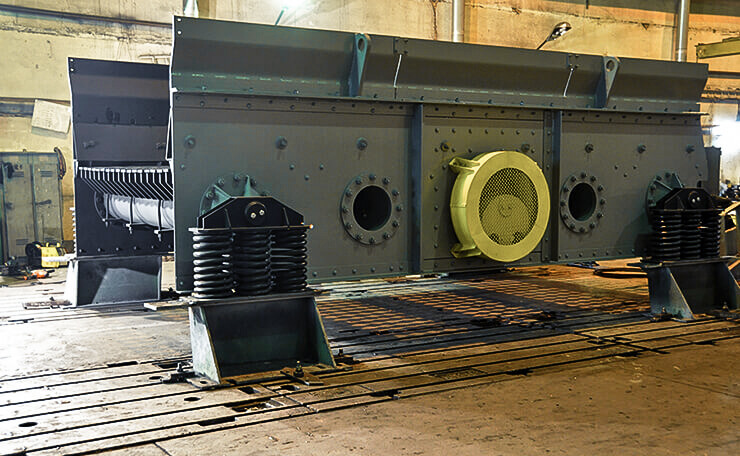

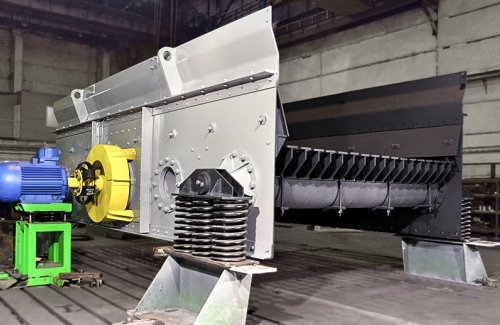

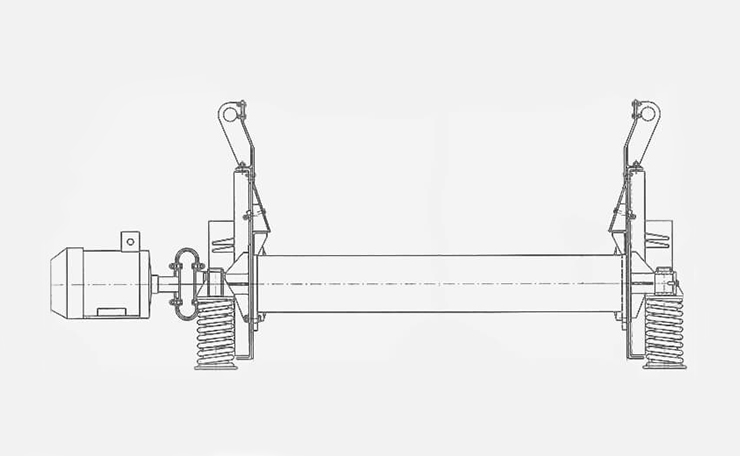

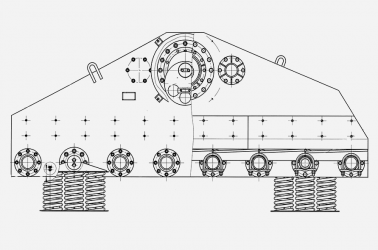

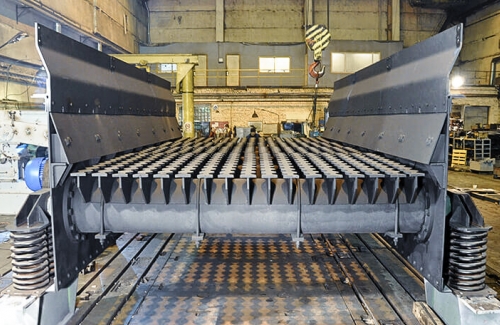

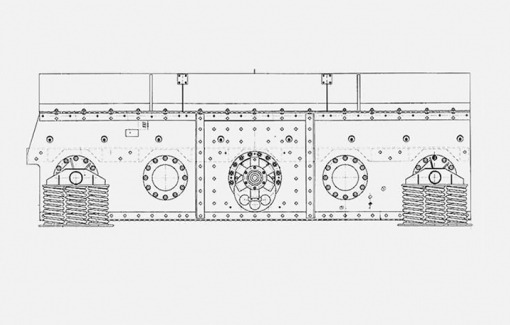

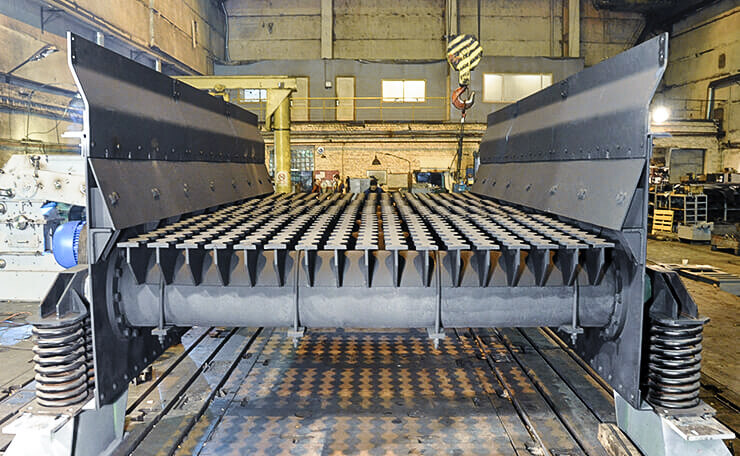

Грохот инерционный тяжелого типа - ГИТ-71

Назначение

Грохот ГИТ-71 в составе: короба, вибратора, привода, пружинных опор или пружинных подвесок, просеивающей поверхности, футеровки, укрытия (опционально) — предназначен:

  • разделение по крупности руд черных и цветных металлов с насыпным весом до 2,5 т/м3, глинистых сланцев, угля и нерудных материалов в различных технологических процессах;
  • выделение мелочи перед дробилками крупного и среднего дробления;
  • сортировка дробленого продукта на товарные классы и т.д.

Машина приспособлена для тяжелых условий работы, связанных с большой крупностью материала, высокой влажностью и абразивностью сырья.


Технические характеристики



Наименование параметра



Величина

Максимальная производительность, м3



В каждом конкретном случае производительность определяется в зависимости от размеров щелей просеивающей поверхности, физических свойств, гранулометрического состава грохотимого материала и требуемой эффективности грохочения

1200

Размер просеивающей поверхности

ширина, мм

длина, мм

2500

5200

Количество ярусов просеивающих поверхностей

1

Типы сменных просеивающих поверхностей

решета литые с размером щелей, мм

60, 100,125, 150

колосники литые среднего размера, мм

60, 100,125, 150

Габаритные размеры колеблющейся части грохота, мм

длина, мм

ширина, мм

высота, мм

5200

3300

1720

Масса грохота без электродвигателя, подмоторной рамы и настила, кг

11000

Кинематические параметры

частота собственных колебаний грохот, не более, С-1

12,6

амплитуда колебаний , мм

3,5...7,5

Электродвигатель привода

мощность, кВт

22

число оборотов, об/мин

730

Эксплуатационные показатели

угол наклона короба, °

10-30

крупность кусков питания, не более, мм

830

ресурс до первого капитального ремонта, не менее, час

18000

Исполнение

  • опорное

  • подвесное
